Rotondimetro da laboratorio tavola 160mm versione automatica CNC

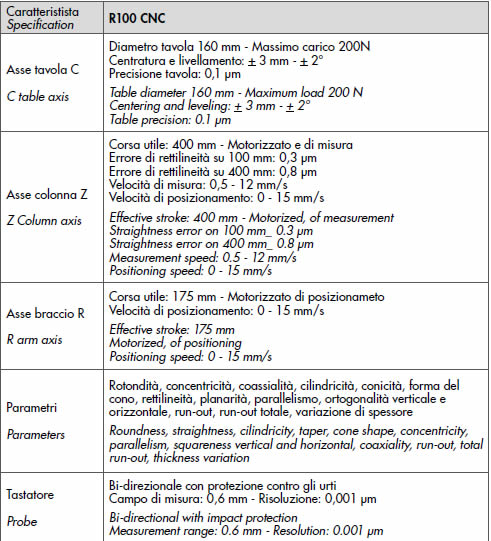

CARATTERISTICHE

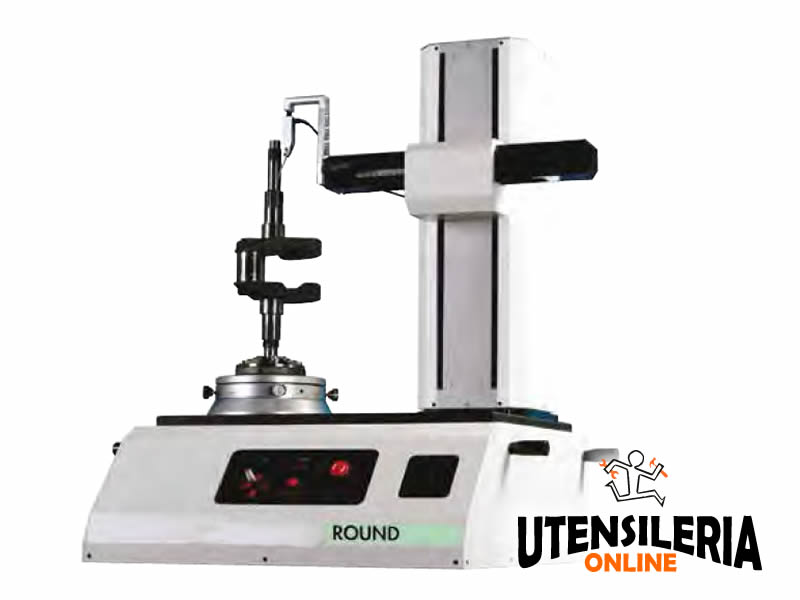

Rotondimetro da laboratorio tavola ø 160 mm, versione automatica CNC.
Con poche operazioni è subito operativo e permette di caratterizzare immediatamente
le geometrie circolari anche complesse presenti su un particolare. La macchina è
abbinata al software Circom che nasce per essere estremamente intuitivo e facile da
usare, con una riduzione notevole dei costi di addestramento e quindi di collaudo.
Nella versione CNC tramite il programma è possibile controllare ogni movimento
del rotondimetro sui tre assi di misura/posizionamento (tavola, colonna, braccio)
andando ad esempio, tramite un solo "click", a trovare il punto di contatto sul pezzo
rendendo veloce il posizionamento.
Grazie a questa flessibilità è possibile creare velocemente cicli di misura
programmabili per eseguire controlli in serie.
I cicli di misura standard sono disponibili direttamente a video.
Con essi le fasi di posizionamento del pezzo e l'acquisizione dei profili sono già
predisposti ed è sufficiente una conferma per passare alla fase successiva per
eseguire la misura ed ottenere rapidamente i risultati. Nella versione manuale il
software permette di misurare: rotondità, concentricità, coassialità, ortogonalità,
run-out, run-out totale. Nella versioone CNC può misurare anche: cilindricità,
conicità, forma del cono, rettilinearità, ortogonalità verticale e parallelismo.
Al modulo base possono essere aggiunti pacchetti integrativi per il calcolo dei
parametri delle armoniche FFT e FFT-RTA.
Movimento:
Movimento della tavola e della colonna completamente meccanico, non
necessita di aria compressa.
Facilità d'uso:
Software Windows estremamente evoluto che permette di analizzare
anche i parametri più complessi delle geometrie circolari.
Velocità:
Possibilità di eseguire cicli automatici di misura e posizionamento con tutti
e tre gli Assi: tavola, colonna e braccio (solo modello CNC).
Reportistica:
Possibilità di visualizzare e stampare vari tipi di report 2D e 3D con
rendering della superficie.
Flessibilità:

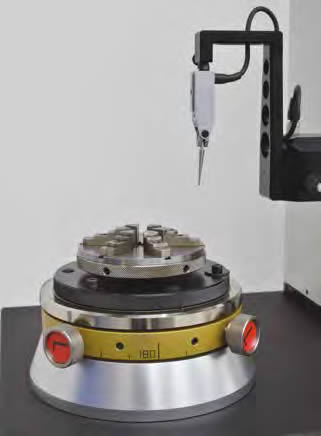

Il tastatore è posizionabile a 90° per poter entrare lateralmente nelle cave.
Installazione e corso all'uso non sono compresi nel prezzo
Per maggiori informazioni i nostri uffici sono sempre disponibili.
