Proiettore profili da banco Orion 400-V proiezione verticale, 400mm

Proiettore profili da banco Orion 400-V proiezione verticale, 400mm
-5%
LTF
Listino12.952,80€
Risparmio- 5%
Prezzo12.305,16€

15.012,30€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8032819226021
  • Modello: 780-LM14
  • Prodotto da: LTF
  • Peso spedizione: 125kg.
  • Categoria: Macchine di misura

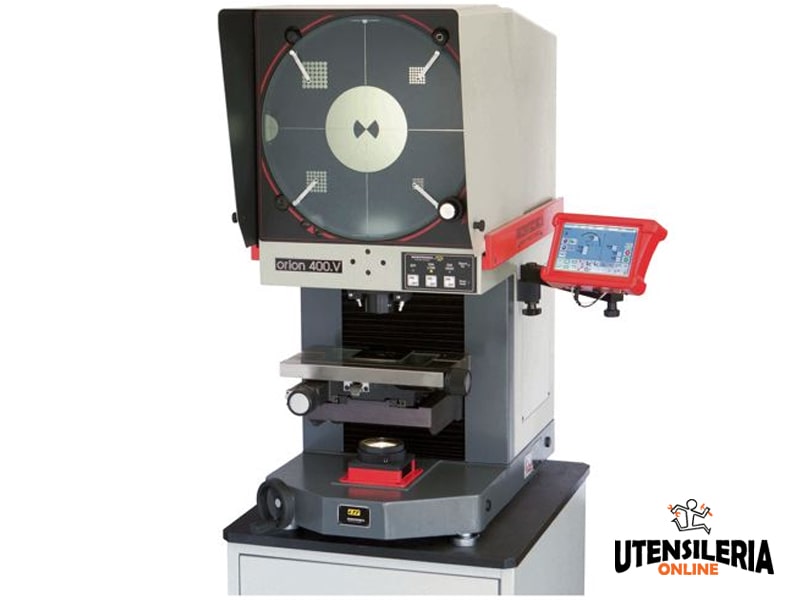

Proiettore per profili da banco Orion 400-V per proiezioni verticale con schermo goniometrico da 400mm con reticolo. Peso ammesso di 10 Kg sul tavolo porta pezzi.

  • Ideale per pezzi piccoli e sottili
  • Corpo metallico con visiera paraluce scorrevole
  • Obiettivo intercambiabile 10X
  • Protezione automatica contro il surriscaldamento
  • Schermo touch screen per visualizzare quote/elaboratore dati
  • Tavolo porta pezzi da 320x150 mm
  • Condensatore ottico unificato
  • Elaborazione delle principali funzioni geometriche
  • Sensore ottico per la collimazione automatica sullo schermo

Orion 400-H è un proiettore di profili da banco con proiezione orizzontale particolarmente adatto per il controllo di piccoli e sottili componenti da appoggiare direttamente sul piano in vetro della tavola. Utile soprattutto nel settore della minuteria meccanica, della plastica, della gomma, dell’elettronica ed affini.

La composizione standard dei modelli Orion, comprende i trasduttori lineari ed encoder rotante, nonché il nuovo visualizzatore di quote/elaboratore dati con touch screen modello 780 M-Touch. Il nuovo sistema permette quindi di effettuare misure dirette nelle due coordinate ed angolare, come pure l'elaborazione delle principali funzioni geometriche.

Il dispositivo è completo di sensore ottico per la collimazione automatica sullo schermo (esclusivamente con la proiezione diascopica).

Dati Tecnici

Alimentazione 220V 50Hz monofase
Sistema di proiezione Verticale
Schermo goniometrico con reticolo 400 mm
Risoluzione 1’
Dimensione tavolo porta pezzi 320x150 mm
Spostamento orizzontale tavolo porta pezzi 200 mm
Spostamento trasversale tavolo porta pezzi 100 mm
Spostamento messa a fuoco tavolo porta pezzi 100 mm
Peso ammesso tavolo porta pezzi 10 Kg
Dimensioni 460 x 750 x 1100 mm
Corpo metallico con visiera paraluce scorrevole Si
Proiezione diascopica con lampada alogena e ventilazione forzata Si
Proiezione episcopica con fibre ottiche a due vie e ventilazione forzata Si
Protezione automatica contro il surriscaldamento Si
Stand-by automatico per lampade e visualizzatore M-Touch Si
Sistema di sganciamento per spostamento rapido orizzontale Si
Obiettivo intercambiabile 10X Si
Condensatore ottico unificato Si

Distanze frontali degli obiettivi e diametri massimi dei pezzi controllabili in diascopia orizzontale

Obiettivi 10 X 20 X 50 X 100 X
Distanza obiettivo - piano focale 87 mm 81 mm 53 mm 43 mm
Distanza condensatore - piano focale 69 mm 69 mm 69 mm 69 mm
Ø massimo controllabile, metà apertura, asse del pezzo a sinistra dell'asse ottico 137 mm 120 mm 137 mm 108 mm
Ø massimo controllabile, totale apertura, asse del pezzo a sinistra dell'asse ottico 137 mm 120 mm 120 mm 89 mm
Ø massimo controllabile, metà apertura, asse del pezzo a destra dell'asse ottico 137 mm 120 mm 137 mm 108 mm
Schema obiettivo Orion 400-V LTF Microtecnica
