Proiettore profili da banco Orion 400-H proiezione orizzontale, 400mm

Proiettore profili da banco Orion 400-H proiezione orizzontale, 400mm
-5%
LTF
Listino13.485,15€
Risparmio- 5%
Prezzo12.810,89€

15.629,29€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8032819226014
  • Modello: 780-LM13
  • Prodotto da: LTF
  • Peso spedizione: 130kg.
  • Categoria: Macchine di misura

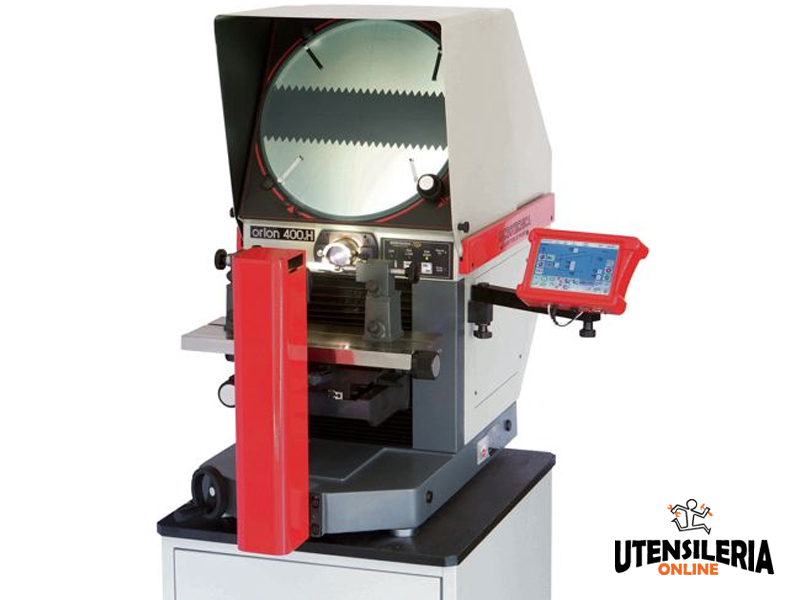

Proiettore per profili da banco Orion 400-H per proiezioni orizzontale con schermo goniometrico da 400mm con reticolo. Peso ammesso di 15 Kg sul tavolo porta pezzi.

  • Ideale per pezzi cilindrici
  • Corpo metallico con visiera paraluce scorrevole
  • Obiettivo intercambiabile 10X
  • Protezione automatica contro il surriscaldamento
  • Braccio porta lampada ribaltabile
  • Schermo touch screen per visualizzare quote/elaboratore dati
  • Tavolo porta pezzi da 450x150 mm
  • Condensatore ottico unificato
  • Elaborazione delle principali funzioni geometriche
  • Sensore ottico per la collimazione automatica sullo schermo

Orion 400-H è un proiettore di profili da banco con proiezione orizzontale particolarmente adatto per il controllo di pezzi cilindrici da sistemare fra le contropunte, oppure su supporti a “V” o per particolari da fissare in morsa.

La composizione standard dei modelli Orion, comprende i trasduttori lineari ed encoder rotante, nonché il nuovo visualizzatore di quote/elaboratore dati con touch screen modello 780 M-Touch. Il nuovo sistema permette quindi di effettuare misure dirette nelle due coordinate ed angolare, come pure l'elaborazione delle principali funzioni geometriche.

Il dispositivo è completo di sensore ottico per la collimazione automatica sullo schermo (esclusivamente con la proiezione diascopica).

Dati Tecnici

Alimentazione 220V 50Hz monofase
Sistema di proiezione Orizzontale
Schermo goniometrico con reticolo 400 mm
Risoluzione 1’
Dimensione tavolo porta pezzi 320x150 mm
Spostamento orizzontale tavolo porta pezzi 250 mm
Spostamento verticale tavolo porta pezzi 150 mm
Spostamento messa a fuoco tavolo porta pezzi 100 mm
Peso ammesso tavolo porta pezzi 15 Kg
Dimensioni 460 x 1150 x 960 mm
Corpo metallico con visiera paraluce scorrevole Si
Braccio porta lampada ribaltabile Si
Proiezione diascopica con lampada alogena e ventilazione forzata Si
Proiezione episcopica con fibre ottiche a due vie e ventilazione forzata Si
Protezione automatica contro il surriscaldamento Si
Stand-by automatico per lampade e visualizzatore M-Touch Si
Sistema di sganciamento per spostamento rapido orizzontale Si
Obiettivo intercambiabile 10X Si
Condensatore ottico unificato Si

Distanze frontali degli obiettivi e diametri massimi dei pezzi controllabili in diascopia orizzontale

Obiettivi 10 X 20 X 50 X 100 X
Distanza obiettivo - piano focale 87 mm 81 mm 53 mm 43 mm
Distanza condensatore - piano focale 140 mm 140 mm 140 mm 111 mm
Ø massimo controllabile, metà apertura, asse del pezzo a sinistra dell'asse ottico 185 mm 185 mm 185 mm 140 mm
Ø massimo controllabile, totale apertura, asse del pezzo a sinistra dell'asse ottico 204 mm 203 mm 130 mm 89 mm
Ø massimo controllabile, metà apertura, asse del pezzo a destra dell'asse ottico 290 mm 284 mm 168 mm 113 mm
Schema obiettivo Orion 400-H LTF Microtecnica
