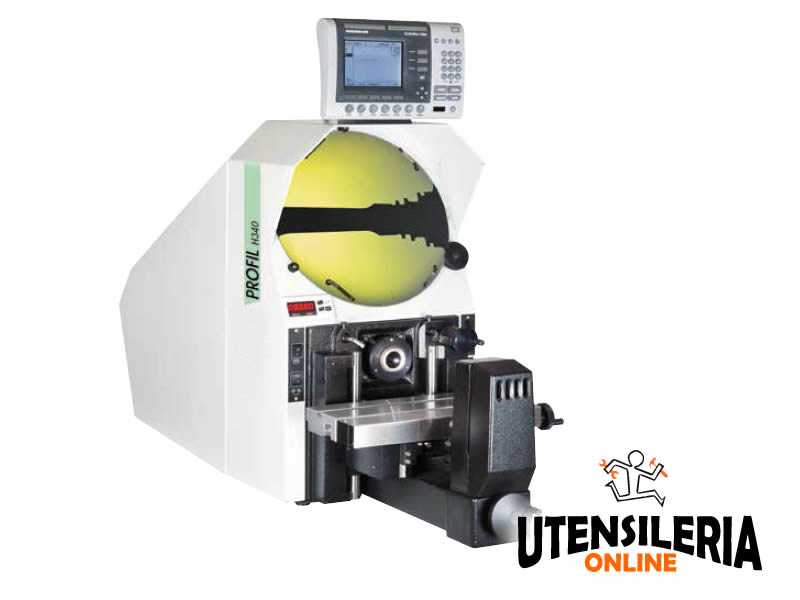

Proiettore di profili orizzontale 340mm VERSIONE GXL
CARATTERISTICHE
Proiettore orizzontale schermo ø 340 mm con visualizzatore QC220.
Indicato per particolari di piccole e medie dimensioni con forma cilindrica, o
con base piana perpendicolare alla superficie da controllare, come viti, bulloni,
minuterie metalliche, pezzi torniti o lavorati tra i centri.
Grazie all’ampio spazio
di lavoro e alla possibilità (a richiesta) di abbattere l’illuminatore diascopico, è
possibile controllare in episcopia la testa di frese e di oggetti molto lunghi.
VERSIONE GXL:

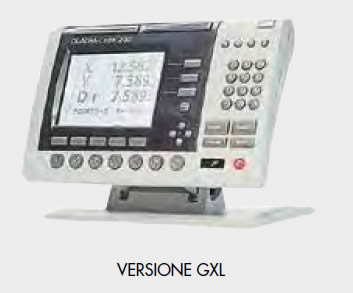

Visualizzatore Heidenhain Quadracheck 220 con monitor a cristalli liquidi
orientabile e programma di misura con le funzioni di punto, retta, raggio, cerchio,
angolo, distanze, minima/massima distanza, informazioni sulla forma di figure
geometriche, misura Magic®, rotazione assi, assoluto/incrementale, intersezioni,
costruzioni, preset, stampa automatica o manuale con selezione della porta
(parallela o seriale) USB e della larghezza (40 colonne oppure 80 colonne),
tolleranze geometriche, data e ora, selezione della lingua (italiano, inglese,
spagnolo, tedesco, francese).
DETTAGLI TECNICI
- Proiezione orizzontale, strumento da banco
-
Schermo ø 340 mm, girevole, con cappa superiore incorporata
- Visualizzatore digitale della rotazione schermo, per la misura di angoli
con risoluzione 1’ o 1/100°
-
Regolazione ± 7° del fascio luminoso per misure di filetti
- Illuminazione diascopica a luce alogena

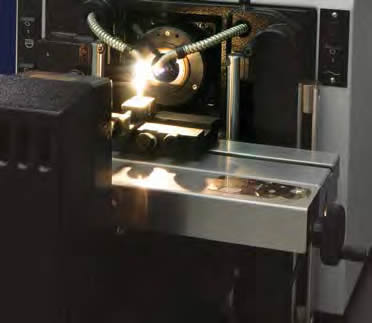

- Illuminazione episcopica a doppia fibra ottica
- Filtro verde
- Obiettivi con ingrandimento 10x, 20x, 25x, 50x, 100x
-
Tavola di misura in acciaio cromato e rettificato corse mm 175x100,
superficie d’appoggio mm 325x100 con guida prismatica per
bloccaggio accessori
- Righe ottiche Heidenhain risoluzione 0,5 μm
Installazione e corso all'uso non sono compresi nel prezzo
Per maggiori informazioni i nostri uffici sono sempre disponibili.
