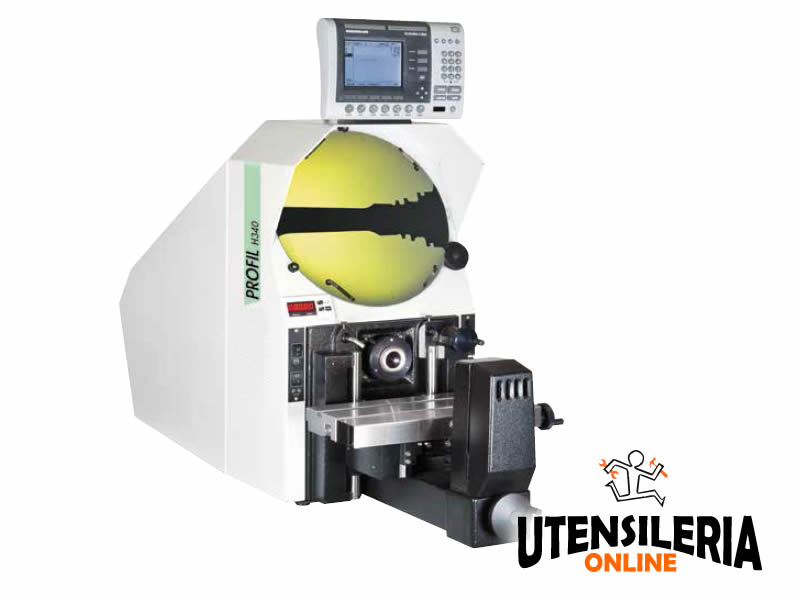

Proiettore di profili orizzontale 340mm VERSIONE FT2-E
CARATTERISTICHE
Proiettore orizzontale schermo ø 340 mm con visualizzatore QC220.
Indicato per particolari di piccole e medie dimensioni con forma cilindrica, o
con base piana perpendicolare alla superficie da controllare, come viti, bulloni,
minuterie metalliche, pezzi torniti o lavorati tra i centri.
Grazie all’ampio spazio
di lavoro e alla possibilità (a richiesta) di abbattere l’illuminatore diascopico, è
possibile controllare in episcopia la testa di frese e di oggetti molto lunghi.

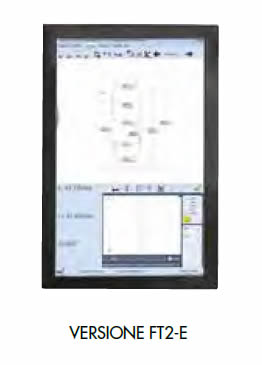

VERSIONE FT2-E:
Nuovo sistema di misura composto da personal computer integrato, tecnologia
touch screen, schermo grafico a colori, sensore ottico per l’acquisizione
automatica dei punti del profilo, programma di misura Fusion 2D con le seguenti
caratteristiche: grafico intuitivo con riconoscimento automatico delle figure misurate,
visualizzazione e stampa sia grafica che numerica, controllo statistico del processo
(SPC), auto apprendimento, confronto 2D tra disegno costruttivo e profilo misurato,
importazione ed esportazione dati in formato DXF, invio dati direttamente a Ms
Excell o in formato TXT.
DETTAGLI TECNICI
- Proiezione orizzontale, strumento da banco
-
Schermo ø 340 mm, girevole, con cappa superiore incorporata
- Visualizzatore digitale della rotazione schermo, per la misura di angoli
con risoluzione 1’ o 1/100°
-
Regolazione ± 7° del fascio luminoso per misure di filetti
- Illuminazione diascopica a luce alogena
- Illuminazione episcopica a doppia fibra ottica
- Filtro verde

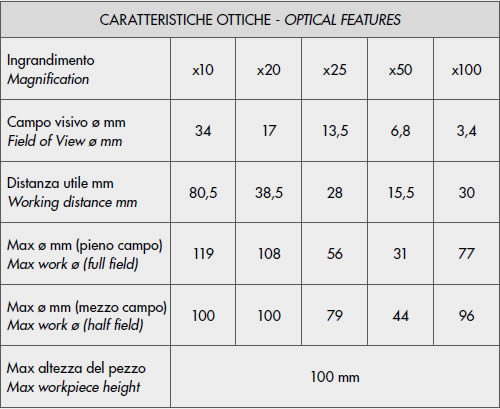

- Obiettivi con ingrandimento 10x, 20x, 25x, 50x, 100x
-
Tavola di misura in acciaio cromato e rettificato corse mm 175x100,
superficie d’appoggio mm 325x100 con guida prismatica per
bloccaggio accessori
- Righe ottiche Heidenhain risoluzione 0,5 μm
Installazione e corso all'uso non sono compresi nel prezzo
Per maggiori informazioni i nostri uffici sono sempre disponibili.
