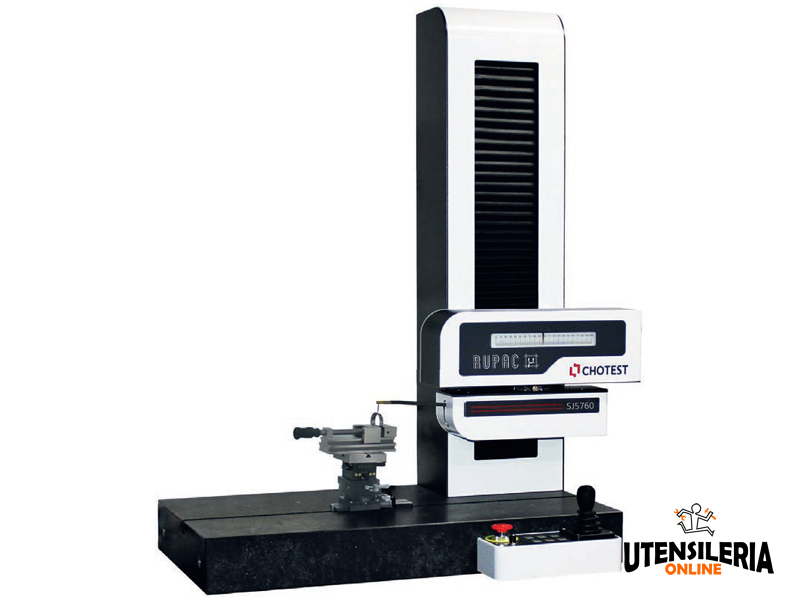

Profilometro motorizzato CNC Rupac SJ5760 con base in granito

Profilometro motorizzato CNC Rupac SJ5760 con base in granito
Profilometro motorizzato CNC Rupac SJ5760 con base in granito
Profilometro motorizzato CNC Rupac SJ5760 con base in granito
Rupac srl
Prezzo23.450,00€

28.609,00€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: 7005760
  • Prodotto da: Rupac srl
  • Peso spedizione: 140kg.
  • Categoria: Macchine di misura

Sistema semiautomatico per il controllo del profilo Rupac SJ5760, semplice da utilizzare e veloce nelle misure con Software Chotest.

Grande campo di misura in Z

Massima accuratezza, risoluzione e ripetibilità della misura

Assi motorizzati con posizionamento anche manuale tramite joystick

Procedura di calibrazione automatica

Misurazioni sia verso il basso che verso l'alto

Forza di misura modulabile controllata via software

Sistema di protezione intelligente che evita collisioni

Base in granito di grandi dimensioni

Importazione profilo e tolleranze da CAD

Comparazione profilo Best-Fit

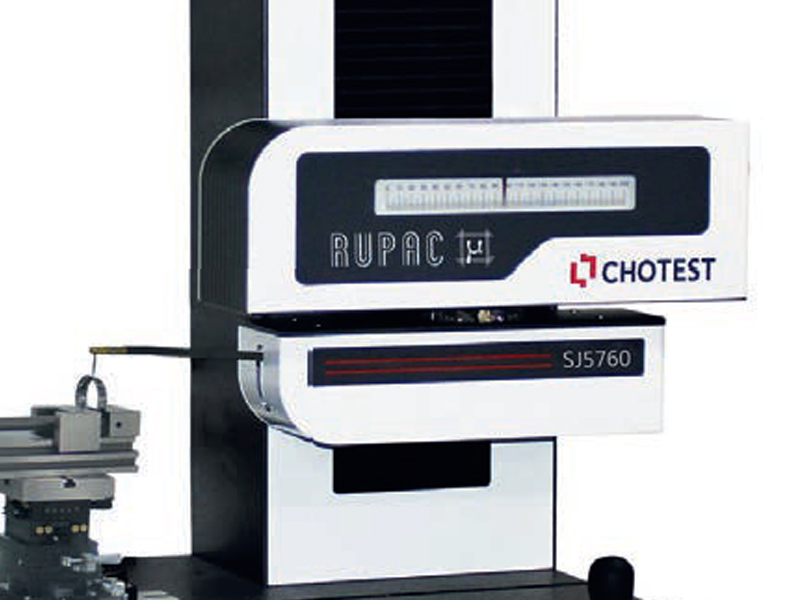

Il profilometro motorizzato SJ5760 di Rupac consente un grande campo di misura in Z (di serie), massima accuratezza e ripetibilità nelle misure. La base dello strumento è in granito nero dall'elevato grado di planarità, questo ne fanno la base ideale per misurazioni di estrema precisione.

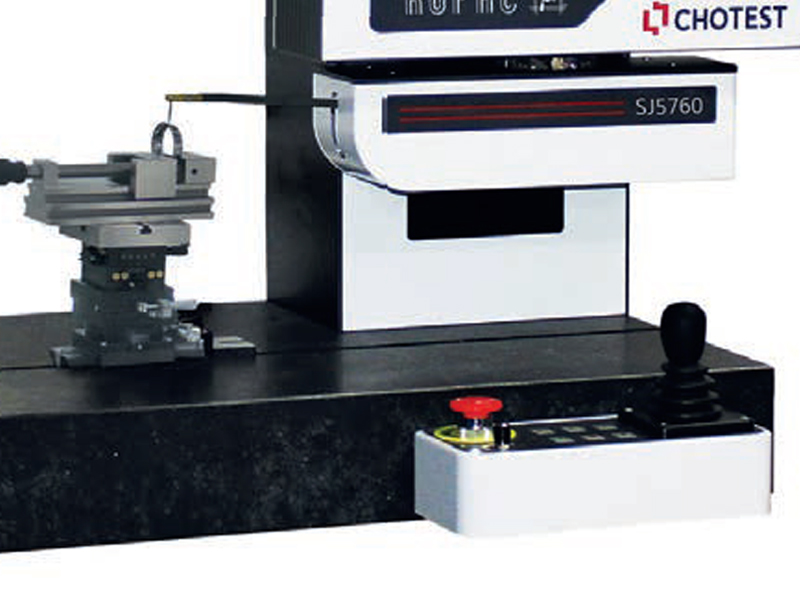

Gli assi sono motorizzati ed il posizionamento degli stessi avviene tramite joystick. La forza applicata durante la misurazione è controllabile via software prima di iniziare la misura. Lo strumento è dotato inoltre di tutti i sistemi di sicurezza per evitare collisioni.

Software di misura Chotest

Il software di misura Chotest, fornito di serie con il profilometro, è compatibile con i sistemi operativi Windows.

Consente di effettuare procedura di calibrazione automatica, importazione profilo e tolleranze da CAD e comparazione con profili CAD.

Dotata di filtri 2RC, Gauss e fase zero.

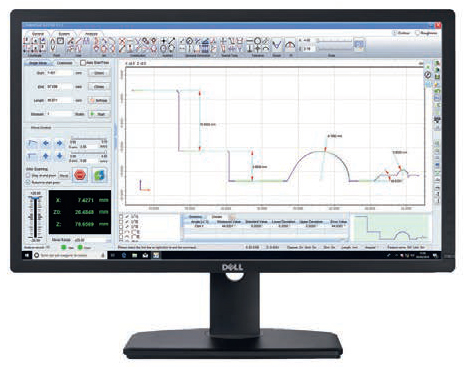

Programma Chotest Rupac

Dati tecnici

Codice 7005760
Campo misura (X) 0 ÷ 200 mm
Linearità (X) 2 μm / 200 mm
Velocità di scorrimento (X) 0 ÷ 80 mm/s
Risoluzione (X) 0,01 μm
Errore Max permissibile (X) ± (1,2 + 2L / 100) μm
Campo misura (Z1) ± 25 mm
Risoluzione (Z1) 0,1 μm
Errore Max permissibile (Z1) ± (2,0 + 5H / 100) μm
Campo di misura (Z) 0 ÷ 450 mm
Velocità (Z) 0 ÷ 30 mm/s
Forza di misura (Z) 10 ÷ 150 mN
Angolo tracciabile 77° salita / 83° discesa
Dimensione base granito 800 x 450 x 100 mm
Dimensione totale 850 x 450 x 1000 mm

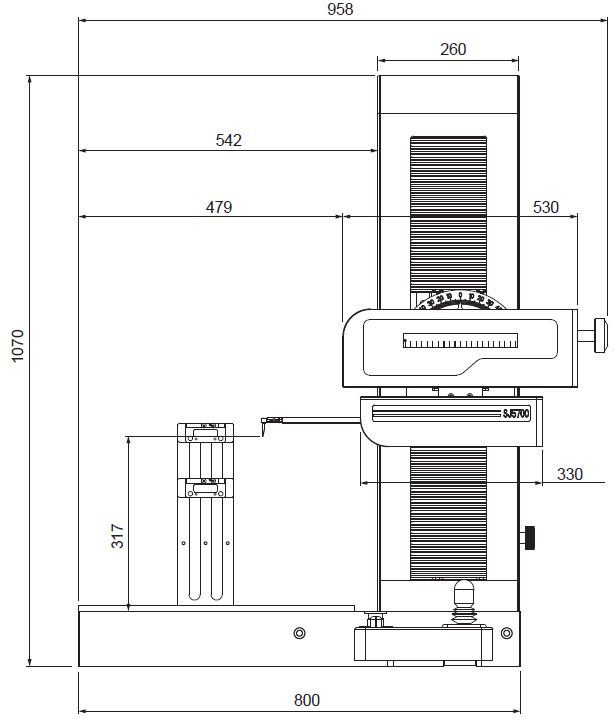

Misure profilometro Rupac

Marchio Rupac, sinonimo di qualità

Gli strumenti di misura Rupac sono il risultato di numerosi test di qualità, verifica e controllo, volti a garantire un prodotto qualitativamente elevato in continua evoluzione, sempre in linea con le necessità dei professionisti.
