Profilometro CNC con colonna a regolazione motorizzata
CARATTERISTICHE

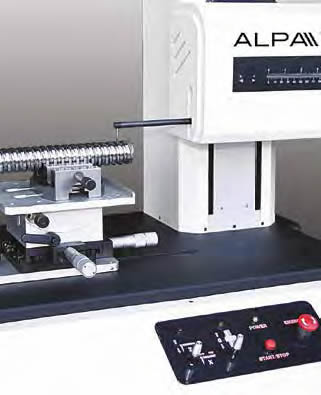

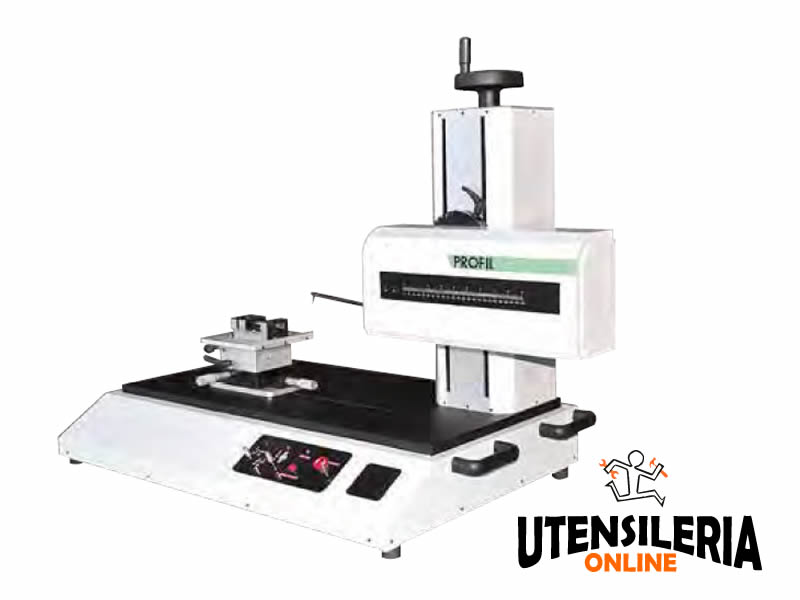

Profilometro CNC con colonna a regolazione motorizzata.
Il profilometro con poche operazioni permette di misurare immediatamente anche
particolari più complessi grazie al software di analisi Profile Studio estremamente
intuitivo e facile da usare.
Le funzioni necessarie per la caratterizzazione del profilo sono raggruppate nella
tool-bar di destra (archi, linee, punti, quote) e sono divise in famiglie ognuna delle
quali presenta un colore diverso; a sinistra vengono mostrati l'albero dei profili
già acquisiti e l'interfaccia per il controllo dello strumento (posizione della punta,
impostazione di misura, taratura). Il CAD è altamente avanzato: tutte le entità sono
dinamiche e modificabili dopo l'inserimento.
Tramite la funzione BestFit si può costruire un arco o una linea sul profilo con un
solo click. Con la funzione di autocomparazione è possibile ricostruire su un nuovo
profilo tutte le entità e le tolleranze dimensionali presenti su un profilo di riferimento,
sul basamento può essere montato un posizionatore che scorre lungo una speciale
guida rendendo rapidissimo il controllo di pezzi di uno stesso lotto.

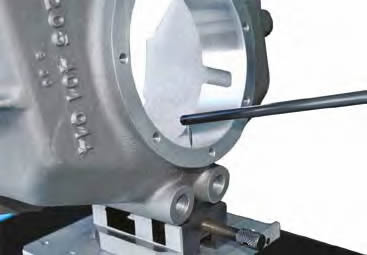

Per i particolari più complessi, permette l'esecuzione di cicli di misura e, quindi,
in automatico vengono superati gli ostacoli (gole, spallamenti) e viene ricostruito il
profilo a fine misura.
DETTAGLI TECNICI
-
Unità di misura: Millimetri e pollici
- Corsa di esplorazione in X: 220mm (8,66 inch)
-
Corsa della colonna: Colonna di posizionamento da 320mm (12,6inch)
- Campo di misura in Z: 50mm (2,36 inch) utile + 10mm di posizionamento
- Intervallo di campionamento: 0,5μm (0,02 μinches)
- Risoluzione asse Z: 0,1 μm (0,008 μinches)
-
Velocità di posizionamento: 0 - 10mm/s (0 - 0,4 inch/s)
- Velocità di misura: 0,2 - 0,5 - 1 - 2mm/s (0,008-0,2-0,04-0,08 inch/s)
- Possibilità per l'operatore di regolare la velocità da 0,1 a 2mm/s con
incremento di 0,1mm/s
-

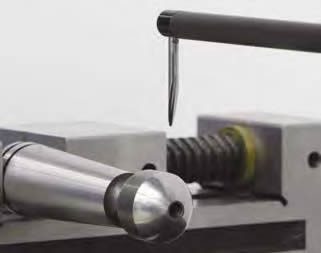

Raggio della punta: 20μm (0,8 μinches)
- Cicli CNC: Cicli automatici CNC di misura e di posizionamento con
autocomparazione
-
Software: Profile studio CNC
Installazione e corso all'uso non sono compresi nel prezzo
Per maggiori informazioni i nostri uffici sono sempre disponibili.
