Mitutoyo sistemi di staffaggio Eco-Fix da 98 elementi per macchine di misura a coordinate

Mitutoyo sistemi di staffaggio Eco-Fix da 98 elementi per macchine di misura a coordinate
-15% Novità
Mitutoyo sistemi di staffaggio Eco-Fix da 98 elementi per macchine di misura a coordinate
Mitutoyo sistemi di staffaggio Eco-Fix da 98 elementi per macchine di misura a coordinate
Mitutoyo sistemi di staffaggio Eco-Fix da 98 elementi per macchine di misura a coordinate
Mitutoyo
Listino1.979,00€
Risparmio- 15%
Prezzo1.679,00€

2.048,38€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: K551549
  • Prodotto da: Mitutoyo
  • Peso spedizione: 10.7kg.
  • Categoria: Macchine di misura

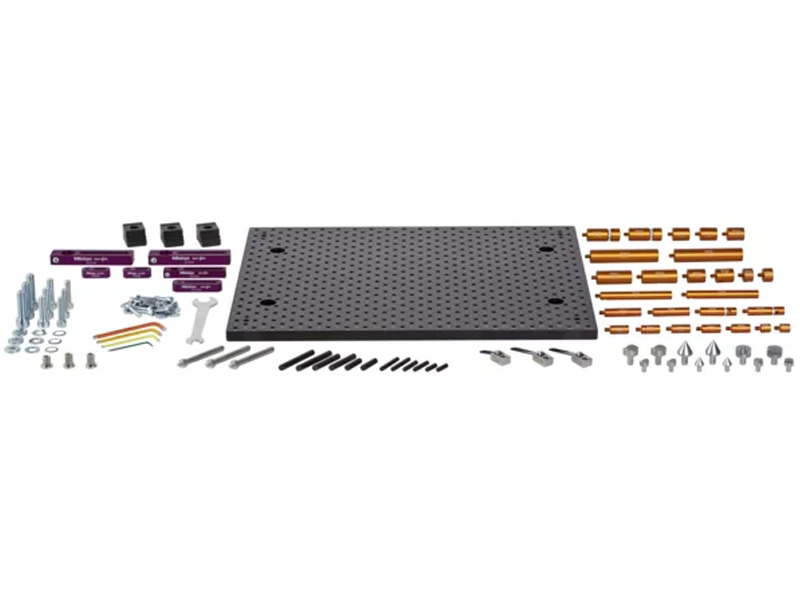

Il kit di staffaggio Mitutoyo Eco-Fix da 98 pezzi può essere utilizzato per un serraggio sicuro, flessibile e ripetibile nelle macchine di misura a coordinate. Soluzione perfetta per la misurazione di componenti complesse ed operazioni in serie.

Assortimento di 98 pezzi, ideali per le forme più complesse

Componenti in alluminio anodizzato, perfetto per componenti di piccole/medie dimensioni

Fissaggio veloce e flessibile

Facile adattamento alle modifiche dei prodotti

Piastra di base da 500 x 400 mm con griglia di fori 12,5 / 25 mm

Filettatura M6

Colorazione dei componenti per un'immediata riconoscibilità

Elevata durata e resistenza

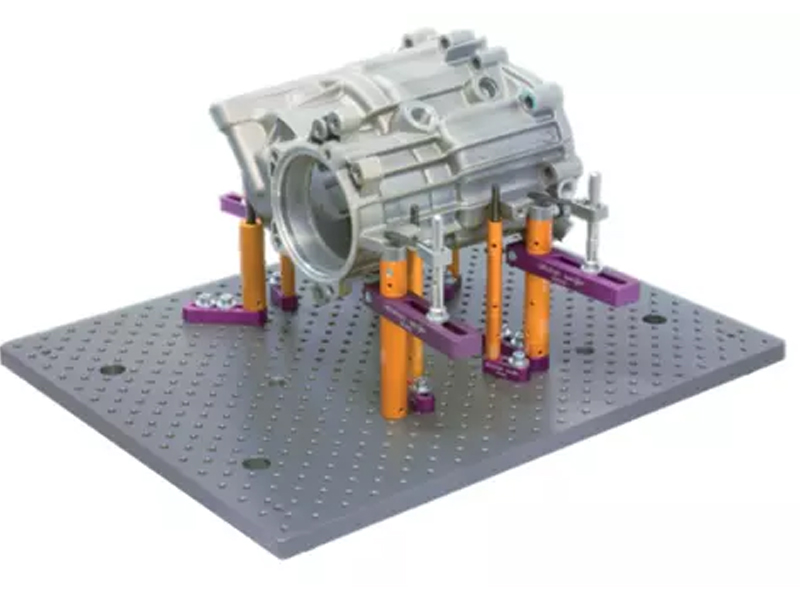

I kit di fissaggio Mitutoyo della serie Eco-Fix rappresentano una soluzione molto veloce ed economica per fissare i pezzi sulle macchine di misura a coordinate, risultando un'alternativa molto vantaggiosa rispetto alle maschere personalizzate.

La piastra base da 500 x 400 mm è realizzata in robusto alluminio rivestito, i moduli di fissaggio, sono in alluminio anodizzato, il che significa una lunga durata anche nelle condizioni più difficili. La piastra base presenta un motivo a griglia alfanumerico e tutti gli elementi riportano i loro codici parte, facilitando l'identificazione.

La colorazione moderna distintiva dei componenti Eco-fix non è solo una caratteristica stilistica. Grazie alla chiara differenziazione ottica degli elementi, il dispositivo di serraggio si distingue nettamente rispetto al pezzo da misurare, un vantaggio decisivo per la documentazione interattiva.

Inoltre, il peso ridotto degli elementi garantisce una manipolazione facile e sicura e uno stoccaggio semplice.

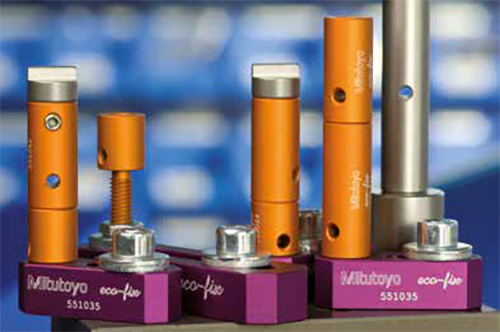

Dettaglio kit staffaggio Mitutoyo Eco-Fix

Composizione assortimento Eco-Fix L da 98 pezzi

Il sistema Eco-fix per lo staffaggio da 98 pezzi offre tutto il necessario per bloccare con facilità pezzi dalle forme più complesse con un peso di medie entità.

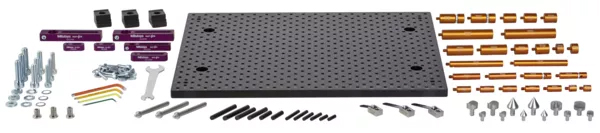

Dotazione kit staffaggio Mitutoyo Eco-Fix 98 pezzi
Codice Quantità Componente
Piastra
K551533 1 Piastra di base 500 x 400 mm
K551032 3 Griffa di serraggio
Componenti di costruzione
K551024 2 Spina di localizzazione Eco-fix ø 12 x 13
K551025 2 Spina di localizzazione Eco-fix ø 12 x 25
K551026 2 Spina di localizzazione Eco-fix ø 12 x 50
K551027 2 Spina di localizzazione Eco-fix ø 12 x 100
K551028 2 Spina di localizzazione Eco-fix ø 20 x 13
K551029 2 Spina di localizzazione Eco-fix ø 20 x 25
K551030 2 Spina di localizzazione Eco-fix ø 20 x 50
K551031 2 Spina di localizzazione Eco-fix ø 20 x 100
K551040 2 Spina di localizzazione regolabile ø 20
K551041 2 Spina di localizzazione regolabile ø 12
K551042 3 Spina di localizzazione ø 12 mm con foro 6 mm
K551043 3 Spina di localizzazione ø 20 mm con foro 8 mm
Staffe
K551035 2 Staffa piccola Eco-fix
K551036 1 Staffa grande Eco-fix
K551044 1 Staffa a L = 90 mm, ø 12 mm
K551045 2 Staffa a L = 120 mm, ø 20 mm
K551046 1 Dado scanalato per staffa h = 12 mm
K551047 2 Dado scanalato per staffa h = 15 mm
Componenti di posizionamento
K550262 2 Mini-blocco a V, ø 12 mm
K550261 2 Mini supporto conico, ø 12 mm
K550250 1 Mini elemento di fermo, ø 6 mm
K550247 1 Mini squadra a cappello, ø 6 mm
K550058 2 Blocco a V
K550365 2 Supporto conico
K550982 1 Elemento di fermo
K550248 1 Squadra a cappello
K550888 2 Perno diritto ø 6 x 20 mm
K550889 2 Perno diritto ø 6 x 30 mm
K550890 2 Perno diritto ø 6 x 40 mm
K550000 2 Perno diritto ø 8 x 30 mm
K550001 2 Perno diritto ø 8 x 50 mm
K550002 2 Perno diritto ø 8 x 65 mm
Componenti di fissaggio
K550716 3 Perno diritto con filettatura
K550279 2 Morsetto a molla, ø 8 mm, L = 60 mm
K550554 1 Morsetto a molla, ø 8 mm, L = 40 mm
Viti e rondelle
K550563 6 Vite a testa cilindrica M6 x 25 mm
K550110 6 Vite a testa cilindrica M6 x 20 mm
K550591 12 Rondella D = 6,4 mm / D = 17 mm
Utensili
K551050 1 Chiave a brugola da 2 mm
K551051 1 Chiave a brugola da 3 mm
K551052 1 Chiave a brugola da 4 mm
K551053 1 Chiave a brugola da 5 mm
K551054 1 Chiave a forchetta doppia SW 10

Mitutoyo, leader mondiale nella produzione di Strumenti di misura

Robustezza, affidabilità e precisione, sono queste le caratteristiche che da sempre contraddistinguono i prodotti Mitutoyo.

La tecnologia all'avanguardia di ogni strumento di misura è il risultato di decenni di ricerca e sviluppo, posizionando l'azienda come leader nel settore della metrologia di precisione in una vasta gamma di settori tra cui l'ingegneria, l'industria manifatturiera e la metrologia.
