Mitutoyo sistemi di staffaggio Eco-Fix da 59 elementi per macchine di misura a coordinate

Mitutoyo sistemi di staffaggio Eco-Fix da 59 elementi per macchine di misura a coordinate
-15% Novità
Mitutoyo sistemi di staffaggio Eco-Fix da 59 elementi per macchine di misura a coordinate
Mitutoyo sistemi di staffaggio Eco-Fix da 59 elementi per macchine di misura a coordinate
Mitutoyo sistemi di staffaggio Eco-Fix da 59 elementi per macchine di misura a coordinate
Mitutoyo
Listino1.062,00€
Risparmio- 15%
Prezzo899,00€

1.096,78€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA
  • Modello: K551048
  • Prodotto da: Mitutoyo
  • Peso spedizione: 3.1kg.
  • Categoria: Macchine di misura

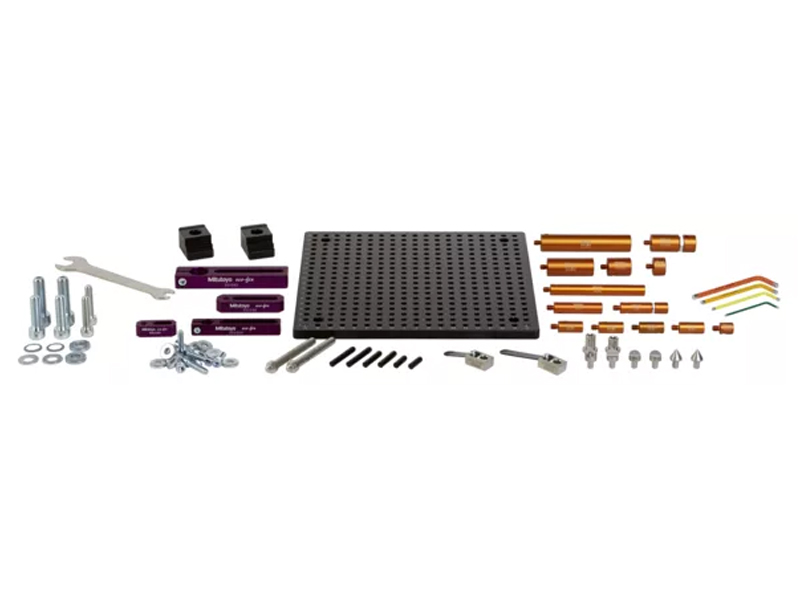

Il kit di staffaggio Mitutoyo Eco-Fix da 59 pezzi può essere utilizzato per un serraggio sicuro, flessibile e ripetibile nelle macchine di misura a coordinate. Soluzione perfetta per la misurazione di componenti dalle forme semplici ed operazioni in serie.

Assortimento di 59 pezzi, ideali per forme semplici

Componenti in alluminio anodizzato, perfetto per componenti di piccole/medie dimensioni

Fissaggio veloce e flessibile

Facile adattamento alle modifiche dei prodotti

Piastra di base da 250 x 250 mm con griglia fori 12,5 mm

Filettatura M6

Colorazione dei componenti per un'immediata riconoscibilità

Elevata durata e resistenza

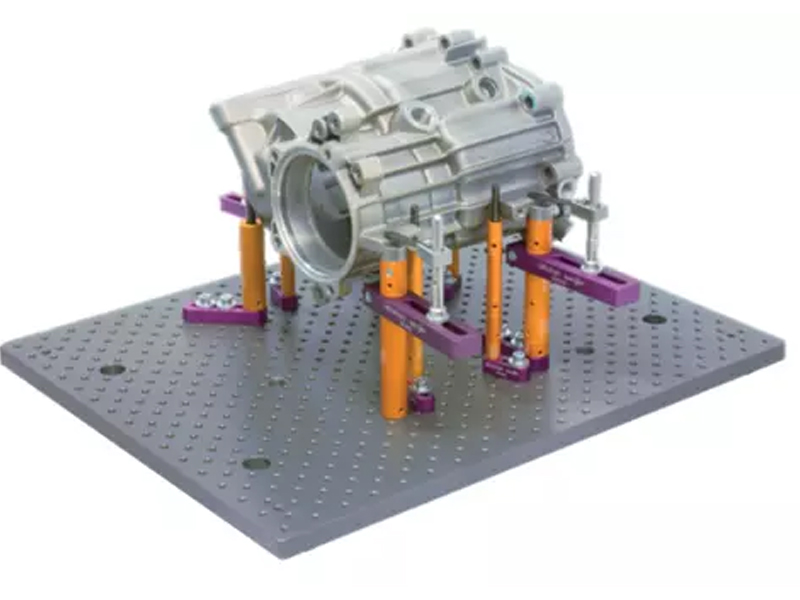

Il kit di fissaggio da 59 pezzi Mitutoyo della serie Eco-Fix rappresenta una soluzione molto veloce ed economica per fissare i pezzi sulle macchine di misura a coordinate, risultando un'alternativa molto vantaggiosa rispetto alle maschere personalizzate.

La piastra base da 250 x 250 mm è realizzata in robusto alluminio rivestito, i moduli di fissaggio, sono in alluminio anodizzato, il che significa una lunga durata anche nelle condizioni più difficili. La piastra base presenta un motivo a griglia alfanumerico e tutti gli elementi riportano i loro codici parte, facilitando l'identificazione.

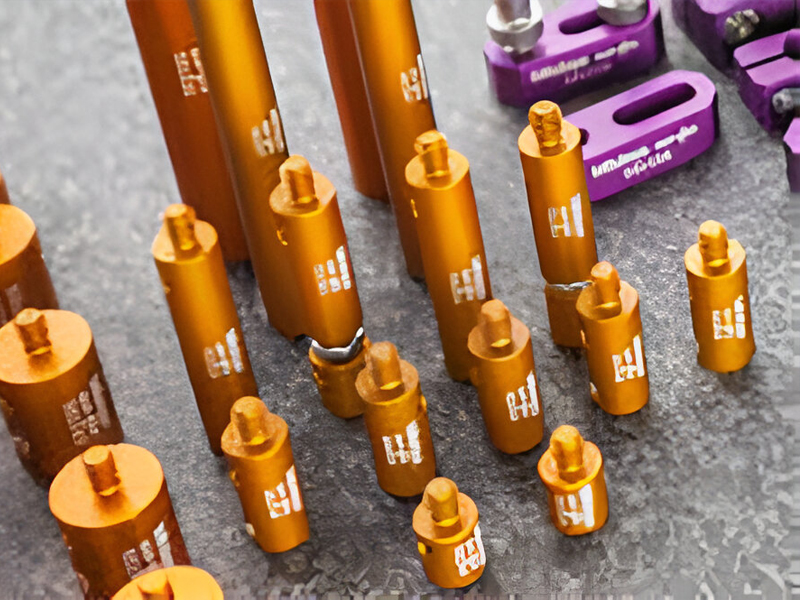

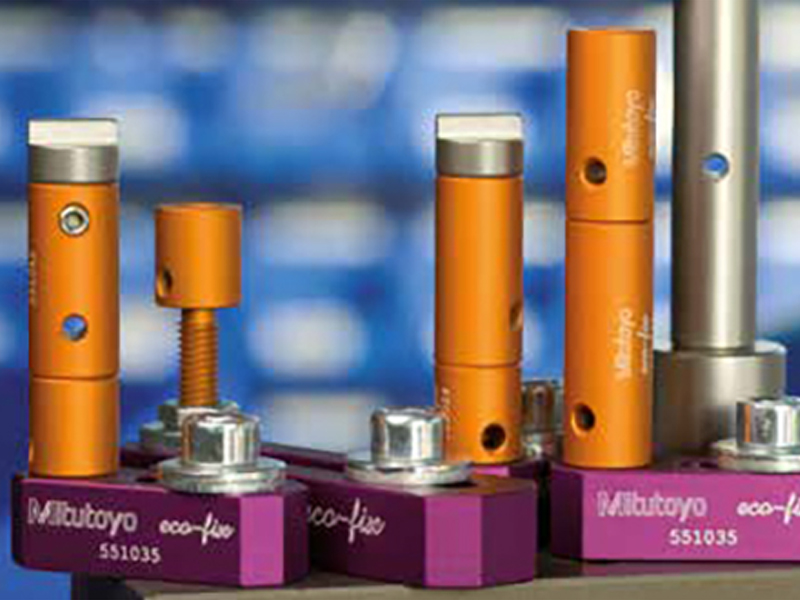

La colorazione moderna distintiva dei componenti Eco-fix non è solo una caratteristica stilistica. Grazie alla chiara differenziazione ottica degli elementi, il dispositivo di serraggio si distingue nettamente rispetto al pezzo da misurare, un vantaggio decisivo per la documentazione interattiva.

Inoltre, il peso ridotto degli elementi garantisce una manipolazione facile e sicura e uno stoccaggio semplice.

Dettaglio kit staffaggio Mitutoyo Eco-Fix

Composizione assortimento Eco-Fix S da 59 pezzi

Il sistema Eco-fix per lo staffaggio da 59 pezzi offre tutto il necessario per bloccare con facilità pezzi dalle forme semplici con un peso di media entità.

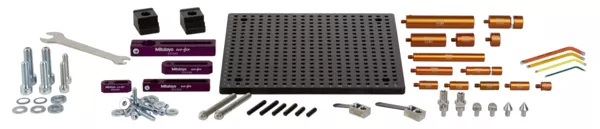

Dotazione kit staffaggio Mitutoyo Eco-Fix 59 pezzi
Codice Quantità Componente
Piastra
K551034 1 Piastra di base 250 x 250 mm
K551032 2 Griffa di serraggio
Componenti di costruzione
K551024 1 Spina di localizzazione Eco-fix ø 12 x 13
K551025 1 Spina di localizzazione Eco-fix ø 12 x 25
K551026 1 Spina di localizzazione Eco-fix ø 12 x 50
K551027 1 Spina di localizzazione Eco-fix ø 12 x 100
K551028 1 Spina di localizzazione Eco-fix ø 20 x 13
K551029 1 Spina di localizzazione Eco-fix ø 20 x 25
K551030 1 Spina di localizzazione Eco-fix ø 20 x 50
K551031 1 Spina di localizzazione Eco-fix ø 20 x 100
K551040 1 Spina di localizzazione regolabile ø 20
K551041 1 Spina di localizzazione regolabile ø 12
K551042 1 Spina di localizzazione ø 12 mm con foro 6 mm
Staffe
K551035 1 Staffa piccola Eco-fix
K551036 1 Staffa grande Eco-fix
K551044 1 Staffa a L = 90 mm, ø 12 mm
K551045 1 Staffa a L = 120 mm, ø 20 mm
K551046 1 Dado scanalato per staffa h = 12 mm
K551047 1 Dado scanalato per staffa h = 15 mm
Componenti di posizionamento
K550262 2 Mini-blocco a V, ø 12 mm
K550261 2 Mini supporto conico, ø 12 mm
K550250 1 Mini elemento di fermo, ø 6 mm
K550247 1 Mini squadra a cappello, ø 6 mm
K550888 2 Perno diritto ø 6 x 20 mm
K550889 2 Perno diritto ø 6 x 30 mm
K550890 2 Perno diritto ø 6 x 40 mm
Componenti di fissaggio
K550716 2 Perno diritto con filettatura
K550279 1 Morsetto a molla, ø 8 mm, L = 60 mm
K550554 1 Morsetto a molla, ø 8 mm, L = 40 mm
Viti e rondelle
K550563 2 Vite a testa cilindrica M6 x 25 mm
K550110 6 Vite a testa cilindrica M6 x 20 mm
K550591 8 Rondella D = 6,4 mm / D = 17 mm
Utensili
K551050 1 Chiave a brugola da 2 mm
K551051 1 Chiave a brugola da 3 mm
K551052 1 Chiave a brugola da 4 mm
K551053 1 Chiave a brugola da 5 mm
K551054 1 Chiave a forchetta doppia SW 10
