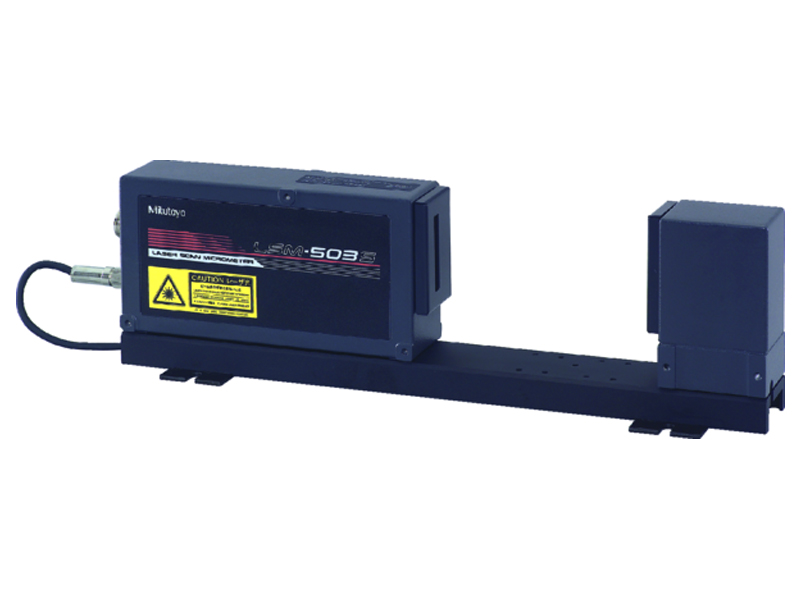

Micrometro Mitutoyo Laser Scan LSM-503S per misura senza contatto, 0,3 - 30 mm

Micrometro Mitutoyo Laser Scan LSM-503S per misura senza contatto, 0,3 - 30 mm
Mitutoyo
Prezzo5.910,00€

7.210,20€ iva inclusa

Non disponibile
  • Codice: 4946368539515
  • Modello: 544-536
  • Prodotto da: Mitutoyo
  • Peso spedizione: 2.7kg.
  • Categoria: Macchine di misura

Sistema di misura senza contatto Mitutoyo Laser Scan LSM-503S dall'alta velocità di scansione ed elevata accuratezza con campo di misurazione da 0,3 a 30 mm.

Sistema di misurazione laser senza contatto

Laser per uso standard con campo da 0,3 mm a 30 mm

Linearità di ±1,0 μm sull'intero campo

Eccellente ripetibilità di ±0,1 μm

Ideale per materiali fragili, ad alte temperature, in rotazione o sottoposti a vibrazioni

Elevata velocità di scansione di 3200 scans/s

Progettato per gli ambienti di lavoro più difficili, protezione IP64

Operare in ambienti con temperature di 45°C

Normativa riferimento laser IEC e FDA

Il micrometro Laser Scan LSM-503S di Mitutoyo consente l'ispezione di pezzi di piccole dimensioni, anche nel caso che siano costituiti da materiali fragili o qualora si trovino ad alte temperature, in rotazione o siano sottoposti a vibrazione.

Caratterizzato da elevata accuratezza e da una linearità di ±1.0 μm sull'intero campo di misura e ±(0.6+0.1∆D)μm in campo stretto. Con un campo di misurazione da 0.3 a 30 mm è ideale per un utilizzo generale.

L'incorporazione di uno specchio poligonale a 16 facce ed un motore ad alta precisione rendono possibile una velocità di scansione a 3200 scans per secondo. Questa caratteristica permette di testare pezzi su linee di produzione ad alta velocità o pezzi affetti da vibrazioni.

L'unità di misura è stata progettata per resistere negli ambienti di lavoro più difficili, confermata dal grado di protezione IP64. Inoltre è in grado di operare in ambienti con temperature fino a 45°C.

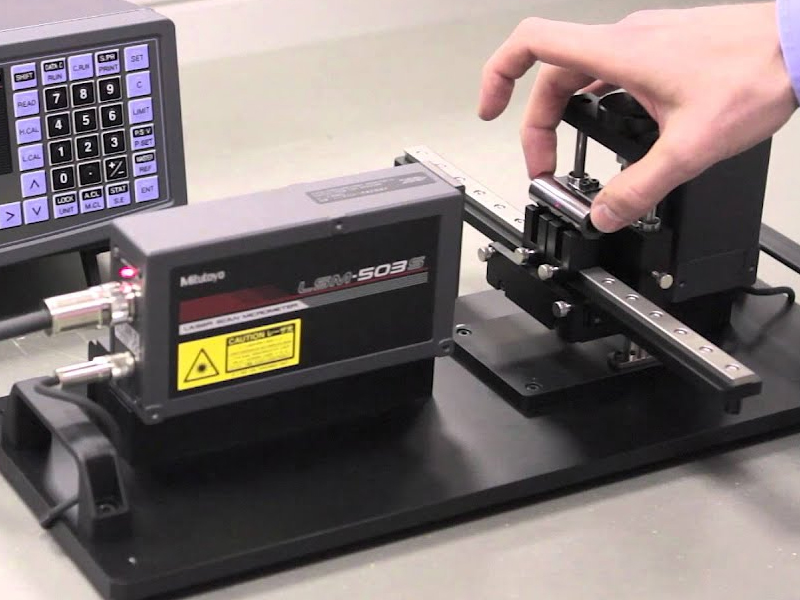

dettaglio micrometro Laser Scan LSM-503S Mitutoyo

La tecnologia alla base del micrometro Laser Scan LSM-503S

Tecnologia micrometro Laser Scan LSM-503S Mitutoyo

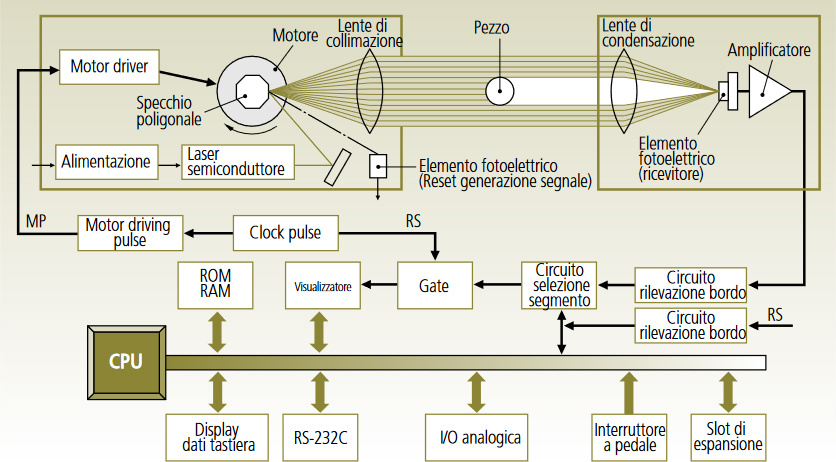

Un raggio laser viene diretto verso uno specchio poligonale che ruota ad alta velocità. Il raggio riflesso ruota in senso orario spazzolando la superficie di ingresso di una lente di collimazione e cambiando la sua direzione creando un fascio di scansione dall’alto verso il basso.

Il raggio orizzontale entra nello spazio di misura e, se non è presente il pezzo, raggiunge il ricevitore attraverso una lente di condensazione producendo un segnale in uscita.

Se un pezzo semplice, come un cilindro, viene posto nello spazio di misura, il raggio sarà interrotto durante la scansione per un determinato periodo di tempo e il segnale del ricevitore sarà assente.

I bordi ed i segmenti generati da un pezzo sono numerati sequenzialmente dallo strumento ed utilizzati nella estrazione dei dati dimensionali.

Dati Tecnici

Unità di misurazione Metrico
Campo di misura 0.3 - 30 mm
Area di misura 10 x 30 mm
Linearità campo totale ±1 μm
Linearità campo ristretto ±(0,6+0,1ΔD) μm
Lunghezza d'onda Laser 650 nm, Visibile
Numero di scansioni 3.200 scansioni al secondo
Velocità di scansione 226 m/s
Normative laser IEC - FDA
Ripetibilità ±0,11 μm
Risoluzione (selezionabile) 0,00002 - 0,1 mm

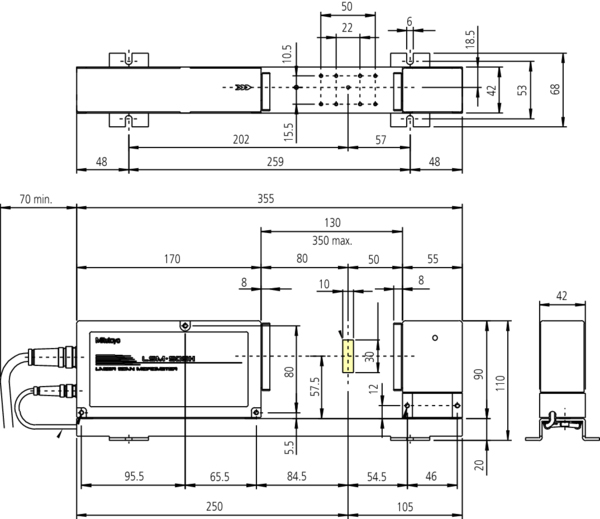

Schema tecnico micrometro Laser Scan LSM-503S Mitutoyo

Mitutoyo, leader mondiale nella produzione di Strumenti di misura

Robustezza, affidabilità e precisione, sono queste le caratteristiche che da sempre contraddistinguono i prodotti Mitutoyo.

La tecnologia all'avanguardia di ogni strumento di misura è il risultato di decenni di ricerca e sviluppo, posizionando l'azienda come leader nel settore della metrologia di precisione in una vasta gamma di settori tra cui l'ingegneria, l'industria manifatturiera e la metrologia.
