Macchina ottica manuale 3D 250x125x160 mm versione Standard
CARATTERISTICHE
Macchina ottica manuale 3D 250x125x160 mm versione Standard.

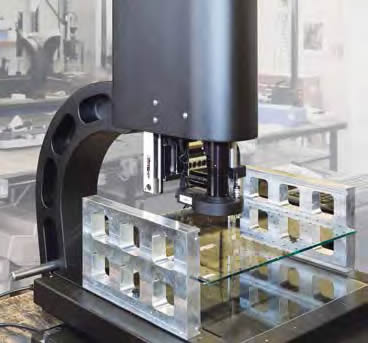

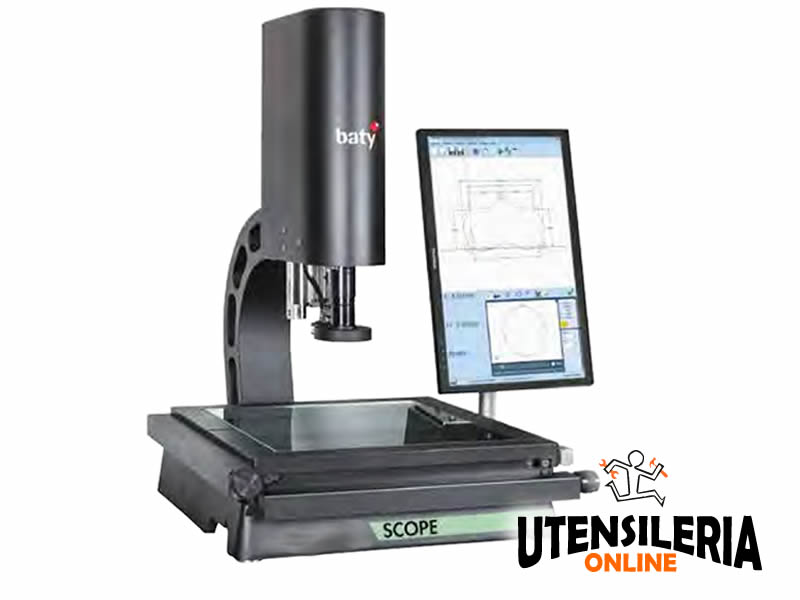

Alpa Scope è una macchina di misura ottica di ultima generazione 3D manuale con
campo di misura 250 x 125 x 160 mm.
Altezza utile di lavoro 240 mm. La misurazione senza contatto avviene a mezzo
obiettivo micro-zoom di altissima qualità con ottica parafocale e paracentrica,
ingrandimenti da 30 x a 200x, telecamera digitale a colori alta risoluzione.

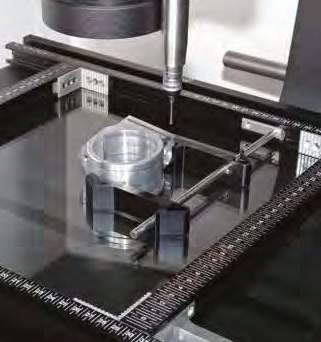

La misurazione a contatto (opzionale) avviene tramite tastatore Renishaw TP20 con
relativi accessori. Sistema di illuminazione interamente gestito da software, costituito
da diffusore episcopico anulare con 64 LED bianchi, illuminatore epicoassiale
(interno all'obbiettivo) e diffusore diascopico a LED a luce collimata.
Stativo di alta stabilità con base in granito nero (solo modello 250x125). Programma di misura grafico
intuitivo con riconoscimento automatico delle figure misurate, visualizzazione e
stampa sia grafica che numerica, acquisizione automatica dei punti del profilo con
riconscimento dei bordi. Messa a fuoco assistita per la misurazione dell'asse Z,
generazione di reticolo con ampia scelta di colori, confronto tra disegno costruttivo
(dxf) e profilo misurato, con possibilità di ruotare quest'ultimo a piacimento,
trasferimento dei dati in formato DXF, ecc. Programma SPC con calcolo CP e CPK.

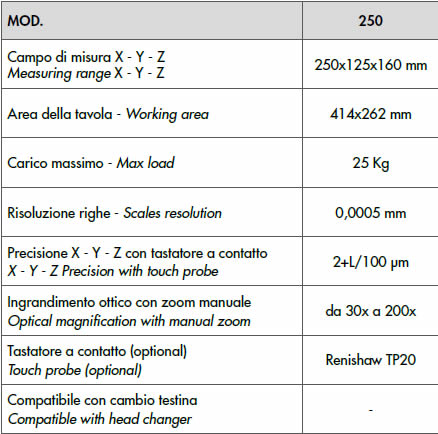

DETTAGLI TECNICI
-
Righe ad alta risoluzione da 0,5 μm per una maggiore precisione
E1 (2+L/100) μm
- Sistema di luci a LED programmabile a settori
- Asse Z montato su guida scorrevole per aumentare la capacità di
posizionamento per misura di pezzi alti
-
Tavola di lavoro ad alta precisione con guide di scorrimento SKF a rulli
per una lunga durata
-
Riconoscimento automatico dei bordi VED
- Programmazione in autoapprendimento
- Autofocus motorizzato opzionale (standard nella versione touch)
Installazione e corso all'uso non sono compresi nel prezzo
Per maggiori informazioni i nostri uffici sono sempre disponibili.
