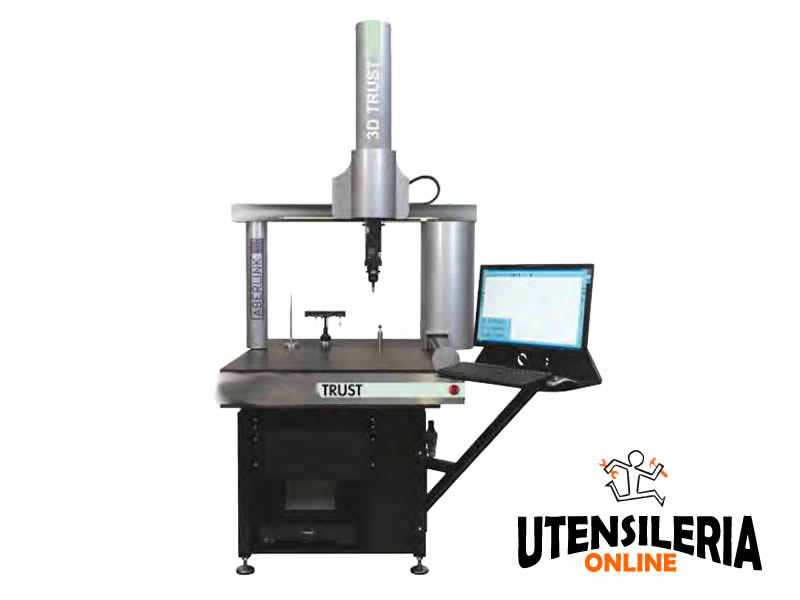

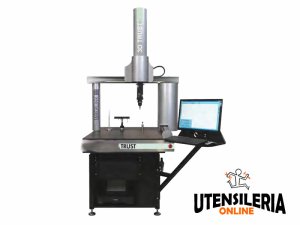

Macchina di misura 3D 600x640x500 mm manuale e CNC ALPA TRUST
Tecnologia Axiom Too CNC (Aberlink Innovative Metrology)
Installazione e corso all'uso non sono compresi nel prezzo
La macchina ALPA TRUST rappresenta la tecnologia più moderna nella costruzione di macchine di misura a coordinate.
Grazie alla moderna tecnologia nello sviluppo e costruzione, le macchine a coordinate ALPA TRUST ST garantiscono velocità, precisione e affidabilità su ogni tipo di misurazione.
Disponibili in versione manuale e CNC, possono essere utilizzate con tastatori a contatto, a scansione o telecamera. La struttura in leghe aeronautiche garantisce ottime prestazioni in fatto di velocità durante l'esecuzione dei programmi.
Attraverso l'innovativo software Aberlink 3D, è possibile programmare la compensazione della temperatura in funzione del materiale del pezzo, rendendo cosi le
macchine ALPA TRUST ST ideali anche per l'uso in officina.
Il software è inoltre estremamente potente: calcola la tolleranza geometrica, ha la funzione riconoscimento automatico della figura, esegue il controllo statistico di processo SPC e calcolo del CP e CPK, ha l'autoapprendimento per misurare più particolari della stessa forma, può interfacciarsi a programmi CAD utilizzando files in formato DXF.
I risultati possono essere stampati o prelevati in sei differenti formati e con la rappresentazione grafica, possono infine essere esportati a MS Excel semplicemente premendo un tasto.
Il piano di appoggio è costituito da una struttura mista alluminio-granito che garantisce assenza di flessioni e vibrazioni con pesi sino a 300 Kg (opzionale il piano totalmente in granito per pesi fino a 500Kg).
Lo spostamento degli assi della macchina CNC avviene tramite l'intuitivo joystick per misurazioni veloci e affidabili.
Che cos'è AXIOM TOO
Axiom Too è la macchina di misura a coordinate più venduta.
La speciale struttura con telaio a nido d'ape la rende veloce ed estremamente precisa, per utilizzi in ogni tipologia di ambiente di lavoro. La versione CNC permette l'ispezione su grandi volumi ed è perfetta per controlli su produzioni massive.

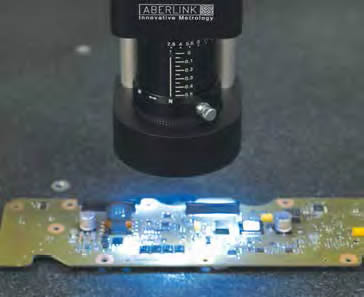

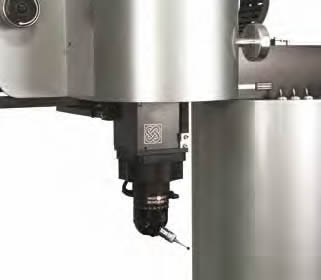

Grazie alla speciale ergonomia del tastatore è possibile misurare anche i profili più difficili. La versione manuale della Axiom Too è indicata per misurazioni 3D su singoli pezzi e, in ogni momento, può essere facilmente trasformata in CNC. Il sistema di rilevamento "non contact" con telecamera, è studiato per misurazioni su componenti piccoli e molto delicati o per misure 2D.
L'innovativo approccio del software è ad oggi lo standard delle industrie per la grande facilità di utilizzo.
ACCESSORI (a richiesta)
- Sistema di compensazione termica
- Joystick touch screen
- Telecamera CCD
- Retroilluminazione collimata
- Cambio automatico tastatori "change rack"
VANTAGGI
- Compatta, intuitiva e facile da utilizzare
- Range di misura asse Y da 600 a 1500 mm
- Misurazioni accurate anche in ambienti difficili
- Protezione dalle vibrazioni ambientali
- Spostamenti fluidi e precisi grazie a cuscini pneumostatici di grandi dimensioni

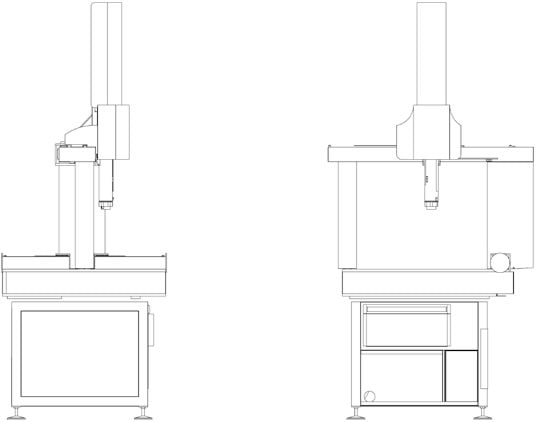

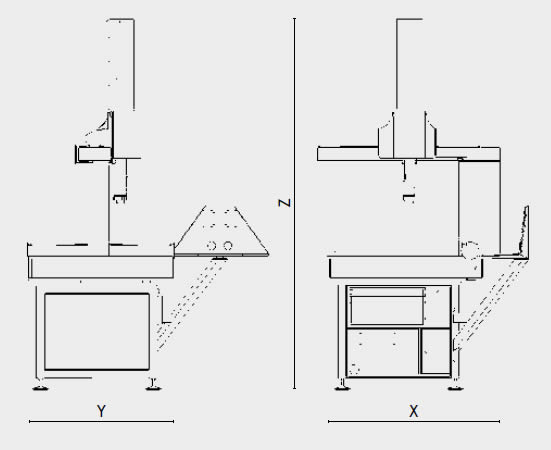

| ARTICOLO |
Dimensioni mm |
Campo di misura mm |
|
X |
Y |
Z |
X |
Y |
Z |
| LA140600 |
1130 |
900 |
2320 |
640 |
600 |
500 |
| ARTICOLO |
LA140600 |
| Precisione |
TP20 (2.4 + 0.4 L/100) µm |
| Risoluzione righe |
0,5 µm |
| Temperatura ottimale |
18 - 22 °C |
| Temperatura esercizio |
0 - 45 °C |
| Piano d'appoggio |
Granito e nido d'ape |
| Capacità di carico |
300 kg (misto) - 500 kg (pieno) |
| Consumo d'aria |
50 l/min (1.8 cfm) |
| pressione minima |
4 bar (60 psi) |
Per maggiori informazioni i nostri uffici sono sempre disponibili.
