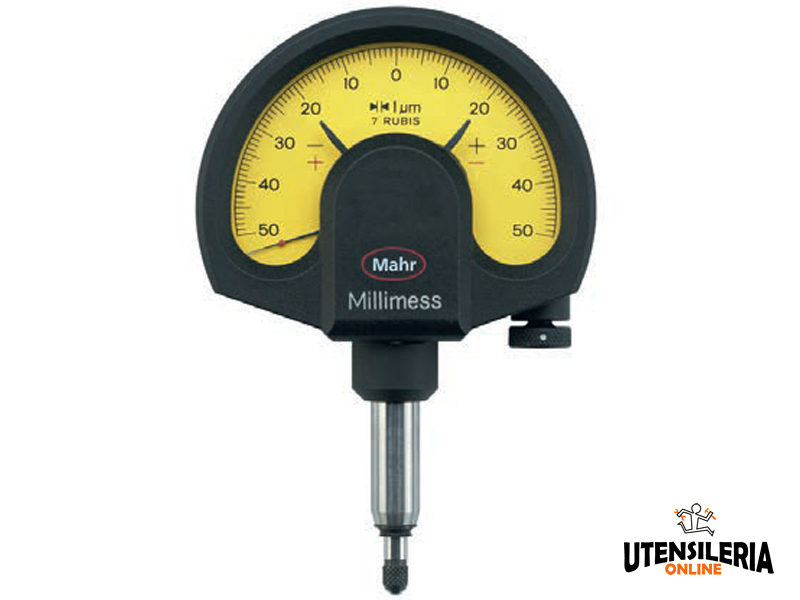

Comparatore di precisione Rupac Mahr risoluzione 1um, campo ± 50 um

Comparatore di precisione Rupac Mahr risoluzione 1um, campo ± 50 um
Rupac srl
Prezzo253,00€

308,66€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA
  • Modello: 4334000
  • Prodotto da: Rupac srl
  • Peso spedizione: 0.5kg.
  • Categoria: Comparatori e Supporti

Precisione, affidabilità, compattezza e robustezza superiore grazie al sistema antiurto.

Il comparatore Rupac, della gamma Mahr con campo di misura di 50 mm, è uno strumento di misura indispensabile per verificare le micro irregolarità di una superficie. Consente misurazioni molto precise, di facile lettura e con un campo di applicazioni molto vasto.

Grazie ad una meccanica di alta qualità, consentono eccezionale scorrimento ed elevata precisione. La massima sensibilità e precisione sono garantite da un movimento su rubini di ingranaggi e pignoni di precisione.

Fornito completo di astuccio.

Speciale meccanismo "Shock Proof" elimina l'eventuale attrito degli ingranaggi con lo stelo, proteggendo il comparatore da eventuali danni.

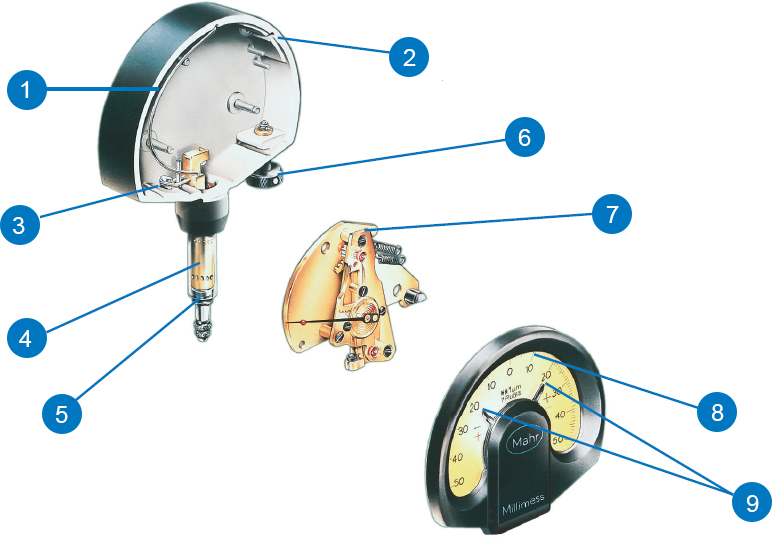

Caratteristiche costruttive

Caratteristiche comparatore Rupac 4334000

1- Assicura una pressione costante di misura

2- Corpo a forma di capsula aperto solo sul davanti

3- Possibilità di movimento stelo tramite comando a filo

4- Stelo di misura e gambo di attacco in acciaio inossidabile

5- Lo stelo di misura scorre in una guida di precisione a sfere riducendo l'isteresi ed è insensibile a forze laterali

6- Corpo a forma di capsula aperto solo sul davanti

7- Movimento di misurazione

8- Facile e chiara lettura

9- Indici di tolleranza regolabili

Dati tecnici

Codice 4334000
Campo di Misura ± 50 μm
Risoluzione 1,0 μm
Corsa libera 2,8 mm
Precisione μm (DIN 879-1) fges 1,2 mm
Precisione μm (DIN 879-1) fe 1,0 mm
Precisione μm (DIN 879-1) fu 0,5 mm
Pressione di misura N ≤ 1 mm

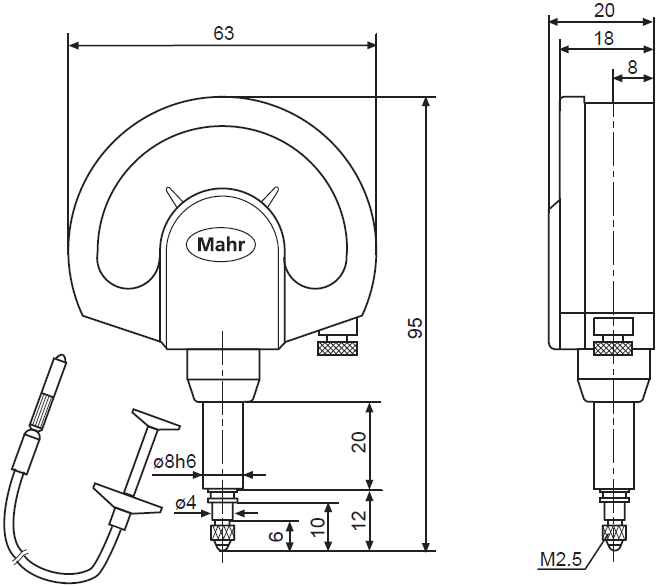

Misure e dettagli comparatore Rupac 4334000

Marchio Rupac, sinonimo di qualità

Gli strumenti di misura Rupac sono il risultato di numerosi test di qualità, verifica e controllo, volti a garantire un prodotto qualitativamente elevato in continua evoluzione, sempre in linea con le necessità dei professionisti.

Il vasto assortimento di comparatori RUPAC consente di realizzare la maggior parte delle possibili applicazioni e soddisfa qualsiasi tipo di esigenza nei diversi settori di impiego: officina, industria, edilizia, automotive.


Guida all'utilizzo

Per il controllo delle tolleranze dei comparatori vanno verificati i seguenti parametri:

fe: errore di precisione su tutto il campo di misura con l'asta in entrata
fges: errore di precisione su tutto il campo di misura con l'asta in entrata e in uscita
fw: ripetibilità; le misure devono essere eseguite per almeno 5 volte
fu: errore di isteresi (inversione quota)
ft: errore di precisione parziale di 0,1 mm con l'asta in entrata

La registrazione del diagramma di scostamento avviene ad incrementi di 0,1 mm per fe, fges e fu, e di 0,01 mm per ft.
Il controllo di fges e fu viene solitamente effettuato nelle applicazioni in cui la misurazione avviene sia con astina in entrata che in uscita come, ad esempio, nei controlli di rotondità e planarità.

Tabella dati comparatori

Valore divisione mm 0,01 0,01 0,01 0,01 0,002 0,002 0,002 0,001
Campo di misura mm 6 10 25 50 1 5 12 1
fe max μm 12 15 25 50 6 8 10 4
fges max μm 14 17 - - 8 10 12 5
fw (±25) μm 3 3 3 5 1 1 1 0,5
fu (±25) μm 3 3 3 5 1 1 1 0,5
