Perno albero lento doppio per riduttori di giri CH08

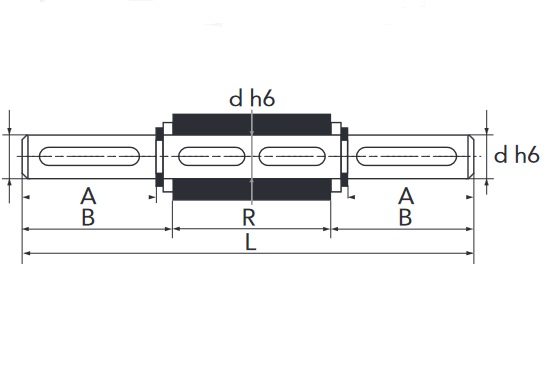

Perno per il collegamento doppio in uscita del riduttore di giri. Il perno è fornito completo di chiavette, seger di fermo e rondella.
Perno per il collegamento doppio in uscita del riduttore di giri. Il perno è fornito completo di chiavette, seger di fermo e rondella.
Tabella Bracci di Reazione
Specifiche Bracci di Reazione
| TIPO |
A |
Ø d |
B |
b |
t1 |
T |
L |
d2 |
ød1 |
| CH 03 | 30 | 14 | 35 | 5 | 16 | 61 | 96 | M5x13 | 14 |
| CH 04 | 40 | 18 | 45 | 6 | 20.5 | 70 | 115 | M6x16 | 18 |
| CH 05 | 60 | 25 | 65 | 8 | 28 | 89 | 154 | M8x20 | 25 |
| CH 06 | 60 | 25 | 65 | 8 | 28 | 127 | 192 | M8x20 | 25 |
| CH 07 | 60 | 30 | 65 | 8 | 33 | 134 | 199 | M10x22 | 30 |
| CH 08 | 60 | 35 | 65 | 10 | 38 | 149 | 214 | M10x25 | 35 |
