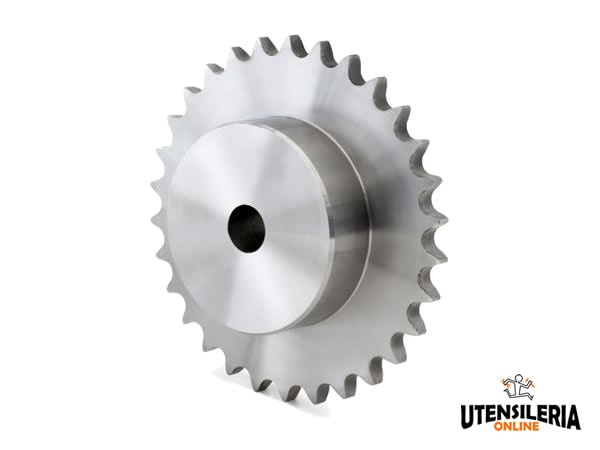

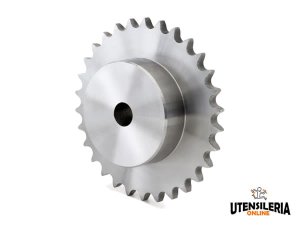

Pignone per catena semplice da Z10 a Z50 8x3.00 05B1

Pignone per catena semplice da Z10 a Z50 8x3.00 05B1
Prezzo1,90€

2,31€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: PS 04010
  • Peso spedizione: 0.5kg.
  • Categoria: Cremagliere e pignoni

Pignoni per catene semplici 8 x 3,0 mm, DIN 8187 - ISO/R 606.

Possibilità di scegliere tra le diverse misure:

  • Z10
  • Z15
  • Z20
  • Z25
  • Z30
  • Z50

Il materiale utilizzato per la costruzione di questa famiglia di ingranaggi è l'acciaio C45 E secondo le normative UNI EN 10083-1.

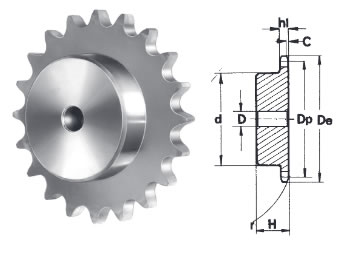

tabella dettagliata pignone per catena semplice

PIGNONE SEMPLICE 8x3,0 (Z10-Z50)

Z COD. P. De Dp d D H
10 PS 04010 8 x 3,0 29.2 25.89 17 8 12
15 PS 04015 8 x 3,0 41.7 38.48 28 8 13
20 PS 04020 8 x 3,0 54.4 51.14 30 8 14
25 PS 04025 8 x 3,0 67.5 63.83 35 8 14
30 PS 04030 8 x 3,0 79.8 76.53 40 10 16
50 PS 04050 8 x 3,0 130.7 127.41 62 12 20

DETTAGLI TECNICI:

CATENA
Passo 8,0 mm
Larghezza interna 3,0 mm
Rullo ø 5,0 mm
PIGNONE
Raggio dente r 8,0 mm
Larghezza raggio C 1,0 mm
Larghezza dente h1 2,8 mm
Larghezza dente L 2,7 mm
Larghezza dente h2 8,3 mm
Larghezza dente h3 /
Altezza totale H /

Nel caso di necessità di quantità e misure particolari, contattaci o scrivete a [email protected], uno staff esperto saprà proporvi un'offerta dedicata e personalizzata.

Pignoni per catena 0
Pignoni 05B1.pdf (PDF)
