Pignone per catena semplice da Z10 a Z40 3/4"x7/16" 12B1

Pignone per catena semplice da Z10 a Z40 3/4"x7/16" 12B1
Prezzo4,43€

5,40€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: PS 11010
  • Peso spedizione: 0.5kg.
  • Categoria: Cremagliere e pignoni

Pignoni per catene semplici 19,05 x 11,68mm (3/4” x 7/16”), DIN 8187 - ISO/R 606.

Possibilità di scegliere tra le diverse misure:

  • Z10
  • Z12
  • Z15
  • Z17
  • Z21
  • Z25
  • Z30
  • Z40

Il materiale utilizzato per la costruzione di questa famiglia di ingranaggi è l'acciaio C45 E secondo le normative UNI EN 10083-1.

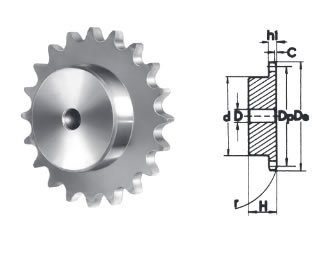

tabella dettagliata pignone per catena semplice

PIGNONE SEMPLICE 3/4" x 7/16" (Z10-Z40)

Z COD. P. De Dp d D H
10 PS 11010 3/4” x 7/16” 69.0 61.64 42 12 30
12 PS 11012 3/4” x 7/16” 81.5 73.60 52 14 35
15 PS 11015 3/4” x 7/16” 99.8 91.63 70 14 35
17 PS 11017 3/4” x 7/16” 111.5 103.67 80 16 35
21 PS 11021 3/4” x 7/16” 136.0 127.82 90 20 40
25 PS 11025 3/4” x 7/16” 160.0 152.0 90 20 40
30 PS 11030 3/4” x 7/16” 190.5 182.25 95 20 40
40 PS 11040 3/4” x 7/16” 251.3 242.81 100 20 40

DETTAGLI TECNICI:

CATENA
Passo 19,05 mm
Larghezza interna 11,68 mm
Rullo ø 12,07 mm
PIGNONE
Raggio dente r 19,0 mm
Larghezza raggio C 2,0 mm
Larghezza dente h1 11,1 mm
Larghezza dente L 10,8 mm
Larghezza dente h2 30,3 mm
Larghezza dente h3 49,8 mm
Altezza totale H /

Nel caso di necessità di quantità e misure particolari, contattaci o scrivete a [email protected], uno staff esperto saprà proporvi un'offerta dedicata e personalizzata.
