Pignone per catena semplice da Z10 a Z30 5/8"x3/8" 10B1

Pignone per catena semplice da Z10 a Z30 5/8"x3/8" 10B1
Prezzo4,30€

5,25€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: PS 10010
  • Peso spedizione: 0.5kg.
  • Categoria: Cremagliere e pignoni

Pignoni per catene semplici 15,875 x 9,65 mm (5/8" x 3/8"), DIN 8187 - ISO/R 606.

Possibilità di scegliere tra le diverse misure:

  • Z10
  • Z15
  • Z17
  • Z20
  • Z23
  • Z25
  • Z30

Il materiale utilizzato per la costruzione di questa famiglia di ingranaggi è l'acciaio C45 E secondo le normative UNI EN 10083-1.

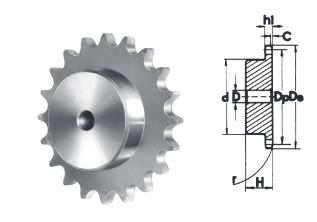

tabella dettagliata pignone per catena semplice

PIGNONE SEMPLICE 5/8" x 3/8" (Z10-Z30)

Z COD. P. De Dp d D H
10 PS 10010 5/8” x 3/8” 57.5 51.37 35 10 40
15 PS 10015 5/8” x 3/8” 83.0 76.36 57 12 30
17 PS 10017 5/8” x 3/8” 93.0 86.39 60 12 30
20 PS 10020 5/8” x 3/8” 108.4 101.49 75 14 30
23 PS 10023 5/8” x 3/8” 123.4 116.58 80 16 30
25 PS 10025 5/8” x 3/8” 134.0 126.66 80 16 30
30 PS 10030 5/8” x 3/8” 158.8 151.87 90 20 35

DETTAGLI TECNICI:

CATENA
Passo 15,875 mm
Larghezza interna 9,650 mm
Rullo ø 10,16 mm
PIGNONE
Raggio dente r 16,0 mm
Larghezza raggio C 1,6 mm
Larghezza dente h1 9,1 mm
Larghezza dente L 9,0 mm
Larghezza dente h2 25,5 mm
Larghezza dente h3 42,1 mm
Altezza totale H /

Nel caso di necessità di quantità e misure particolari, contattaci o scrivete a [email protected], uno staff esperto saprà proporvi un'offerta dedicata e personalizzata.

Pignoni per catena 1
Pignoni 10B1.pdf.PDF (PDF)
