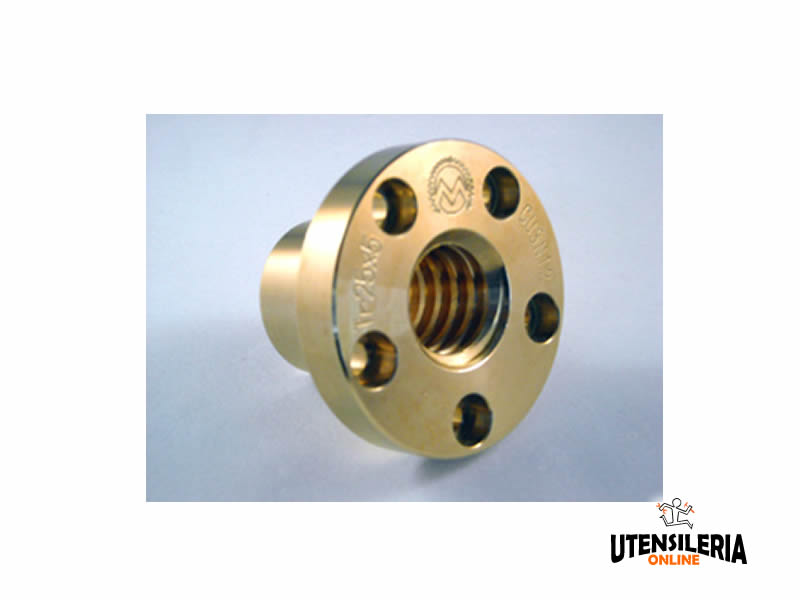

Chiocciola madrevite in lega di rame flangiata MLRF trapezoidale dx/sx

Chiocciola madrevite in lega di rame flangiata MLRF trapezoidale dx/sx
Prezzo23,40€

28,55€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: MLRF12031D
  • Peso spedizione: 0.25kg.
  • Categoria: Chiocciole per viti senza fine

Madreviti in lega di rame e bronzo industriale con zinco e piombo con filettatura Trapezoidale per viti senza fine. Materia prima Bronzo CuSn5Zn5Pb5 DIN 17656 - Principi di filetto 1 - 2 - Tolleranze boccola: D1 h7 - DL,DS,L1,L2,L3 +/- 0,1 mm. La filettatura è ottenuta per asportazione di truciolo, con speciale processo a garanzia dell'assenza di "vibrazione" sul filetto e con smussatura degli spigoli dei filetti. Raccomandate per azioni di movimentazione carichi non elevati a basse velocità. Buona resistenza all'usura in applicazioni non gravose. Durezza 65-80 gradi HB. Soluzione economica con valido compromesso fra prestazioni e costo.

All'interno del nostro sito potete trovare diverse misure per ogni genere di utilizzo. Selezionate dal menu a tendina la misura che preferite facendo riferimento a LH = verso sinistra.

Impieghi

Madreviti flangiate preforate per fissaggio con viti di tipo TCCE. Utilizzo flessibile e montaggio veloce.

Caratteristiche materia prima

Bronzo CuSn5Zn5Pb5 DIN 17656 Bronzo con stagno, zinco e piombo al 5%. Buone proprietà di durezza e resistenza all'usura da strisciamento. Il contenuto di Pb resta entro i limiti previsti dalla normativa sulla limitazione delle sostanze pericolose all'interno delle apparecchiature elettriche ed elettroniche.

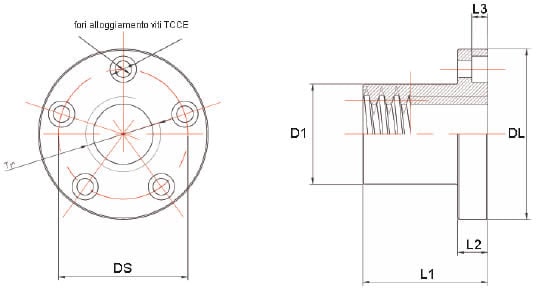

Dati tecnici Madreviti in bronzo flangiate MLRF

MISURE DISPONIBILI

Codice articolo Filetto Verso D1 mm DL mm Ds mm L1 mm L2 mm L3 mm Fori Viti TCCE 8.8 Massa gr Superficie di supporto in mm² Rendimento dinamico
MLRF12031D Tr12x03 dx 18 37 26 22 8 5 4 M 4 250 362.85 0.35
MLRF12031S Tr12x03 LH sx 18 37 26 22 8 5 4 M 4 250 362.85 0.35
MLRF12062D Tr12x06 (P3) dx 18 37 26 22 8 5 4 M 4 250 362.85 0.39
MLRF14041D Tr14x04 dx 20 42 30 25 10 6 4 M 5 245 471.23 0.37
MLRF14041S Tr14X04 LH sx 20 42 30 25 10 6 4 M 5 245 471.23 0.37
MLRF14082D Tr14x08 (P4) dx 20 42 30 25 10 6 4 M 5 245 471.23 0.49
MLRF16041D Tr16x04 dx 22 45 32 30 10 6 4 M 5 230 659.73 0.37
MLRF16041S Tr16x04 LH sx 22 45 32 30 10 6 4 M 5 230 659.73 0.37
MLRF16082D Tr16x08 (P4) dx 22 45 32 30 10 6 4 M 5 230 659.73 0.43
MLRF18041D Tr18x04 dx 25 48 35 35 10 6 4 M 5 220 879.64 0.34
MLRF18041S Tr18x04 LH sx 25 48 35 35 10 6 4 M 5 220 879.64 0.34
MLRF18082D Tr18x08 (P4) dx 25 48 35 35 10 6 4 M 5 220 879.64 0.37
MLRF20041D Tr20x04 dx 30 52 40 40 10 6 5 M 5 300 1130.97 0.33
MLRF20041S Tr20x04 LH sx 30 52 40 40 10 6 5 M 5 395 1130.97 0.33
MLRF20082D Tr20x08 (P4) dx 30 52 40 40 10 6 5 M 5 300 1130.97 0.35
MLRF22051D Tr22x05 dx 30 52 40 40 10 6 5 M 5 285 1225.22 0.29
MLRF22051S Tr22x05 LH sx 30 52 40 40 10 6 5 M 5 280 1225.22 0.29
MLRF22102D Tr22x10 (P5) dx 30 52 40 40 10 6 5 M 5 285 1225.22 0.39
MLRF25051D Tr25x05 dx 35 62 48 45 12 6,5 6 M 6 400 1590.43 0.29
MLRF25051S Tr25x05 LH sx 35 62 48 45 12 6,5 6 M 6 395 1590.43 0.29
MLRF25102D Tr25x10 (P5) dx 35 62 48 45 12 6,5 6 M 6 400 1590.43 0.39
MLRF30061D Tr30x06 dx 40 68 53 50 12 6,5 6 M 6 360 2002.76 0.28
MLRF30061S Tr30x06 LH sx 40 68 53 50 12 6,5 6 M 6 360 2002.76 0.28
MLRF30122D Tr30x12 (P6) dx 40 68 53 50 12 6,5 6 M 6 520 2120.57 0.39
MLRF40071D Tr40x07 dx 40 68 53 50 12 6,5 6 M 6 520 2120.57 0.3
MLRF40071S Tr40x07 LH sx 40 68 53 50 12 6,5 6 M 6 515 2120.57 0.3
MLRF40142D Tr40x14 (P7) dx 55 84 68 65 12 6,5 6 M 6 800 3726.71 0.38
