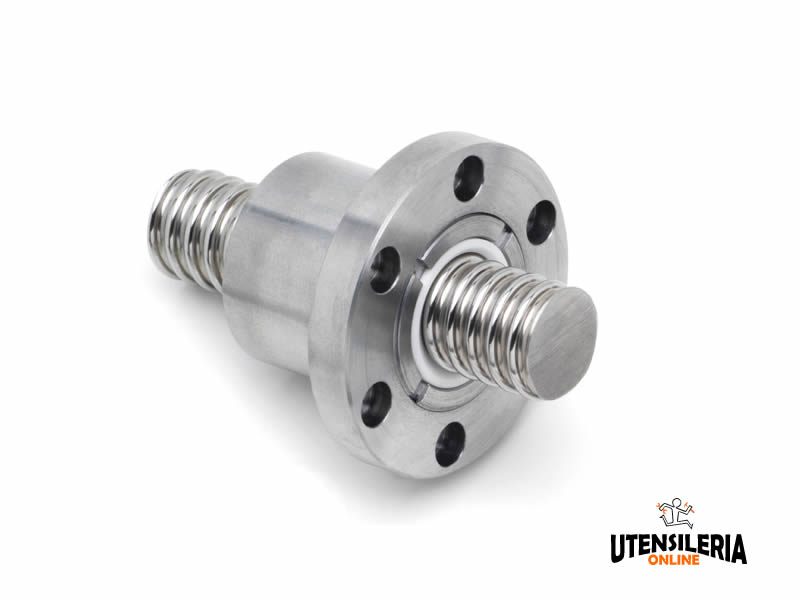

Chiocciola in INOX interno plastico madrevite flangiata FIP dx

Chiocciola in INOX interno plastico madrevite flangiata FIP dx
Prezzo99,40€

121,27€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: SWAPFIP T16041D
  • Peso spedizione: 0.51kg.
  • Categoria: Chiocciole per viti senza fine

Madrevite con boccola flangiata in acciaio Inox Aisi 304 ed interno filettato in materiale plastico per viti senza fine. VERSO DX.

Materia prima Acciaio Inox Aisi 304 - Interno filettato in Poliacetale (POM-C) - Principi di filetto 1 - 2 - Tolleranze boccola: D1 h7 - DL,DS,L1,L2,L3 +/- 0,1 mm. La madrevite modulare Swap è progettata per differenziare il materiale costruttivo della boccola da quello della parte filettata a contatto con la vite. Sono svincolate le esigenze strutturali della madrevite da quelle di rendimento in azioni di movimentazione e posizionamento. L'interno filettato è disponibile in differenti materiali ed è agevolmente sostituibile quando usurato. Massima solidità ai momenti torcenti garantita dalla qualità del progetto.

Impieghi

Madrevite con boccola flangiata in acciaio Inox Aisi 304 ed interno filettato in materiale plastico. Indicate in accoppiamento con viti in acciaio Inox. L'utilizzo di viti in acciaio inox e madreviti modulari di tipo SWAP FI crea un sistema vitemadrevite completamente resistente all'ossidazione ed alle aggressioni chimiche (Inox System).

Caratteristiche materia prima

Inox 1.4301 AISI 304 Materiale utilizzato per la boccola flangiata Swap FI. Poliacetale (POM-C) Materiale plastico utilizzato per l'interno filettato nelle Swap FIP.

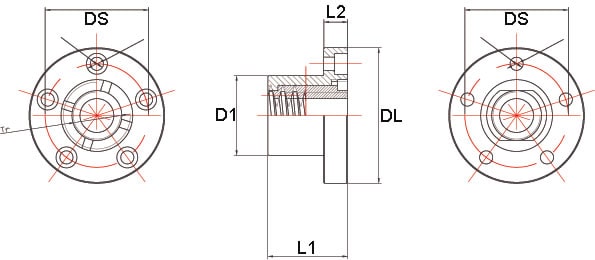

Dati tecnici Madrevite in INOX interno plastico FIP

MISURE DISPONIBILI

Codice articolo Filetto Verso DL mm D1 mm L1 mm DS mm L2 mm Fori Viti TCCE 8.8 Ghiera Massa gr Superficie di supporto in mm²
SWAPFIP T16041D Tr16x04 dx 68 40 40 53 12 5 M 8 M 36x1,5 510 879.65
SWAPFIP T20041D Tr20x04 dx 68 40 40 53 12 5 M 8 M 36x1,5 500 1130.97
SWAPFIP T25051D Tr25x05 dx 78 50 50 63 12 6 M 8 M 46 x 1,5 775 1767,15
SWAPFIP T30061D Tr30x06 dx 78 50 50 63 12 6 M 8 M 46 x 1,5 760 2120,58
SWAPFIP T40071D Tr40x07 dx 120 75 80 95 20 6 M 10 M 72 x 1,5 3040 4586,73
SWAPFIP T50081D Tr50x08 dx 120 75 80 95 20 6 M 10 M 72 x 1,5 3020 5780,53
