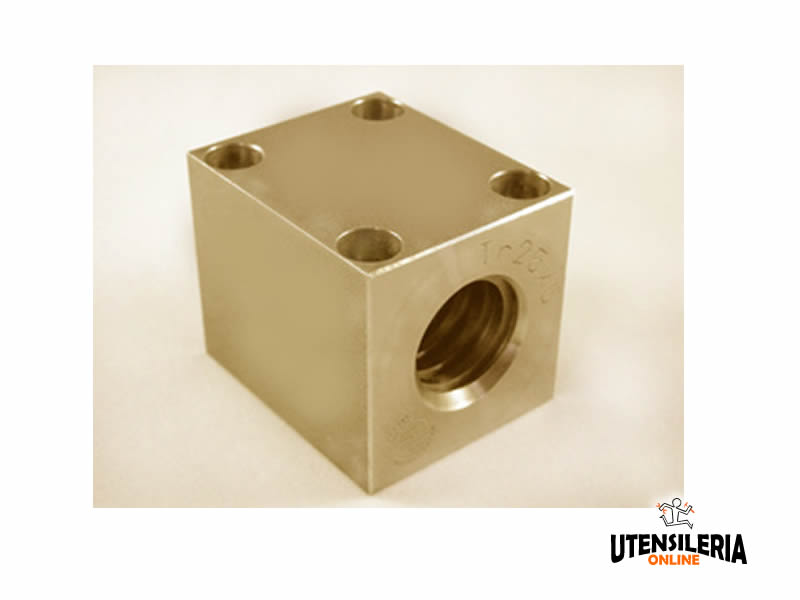

Chiocciola in bronzo madrevite quadra preforata MBQF dx/sx

Chiocciola in bronzo madrevite quadra preforata MBQF dx/sx
Prezzo43,00€

52,46€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: MBQF16041D
  • Peso spedizione: 0.35kg.
  • Categoria: Chiocciole per viti senza fine

Madreviti in bronzo CuSn12 con filettatura Trapezoidale per viti senza fine. Materia prima Bronzo CuSn12 UNI 7013-72 - Principi di filetto 1-2 - Tolleranze boccola A h9 - L +/- 0,1 mm. La filettatura è ottenuta per asportazione di truciolo, con speciale processo a garanzia dell'assenza di "vibrazione" sul filetto e con smussatura degli spigoli dei filetti. Raccomandate per azioni di movimentazione carichi a velocità medio-basse. Buona resistenza all'usura. Durezza 90-100 gradi HB.

(*)= Viti di fissaggio TCCE speciali comprese nel prezzo.

All'interno del nostro sito potete trovare diverse misure per ogni genere di utilizzo. Selezionate dal menu a tendina la misura che preferite facendo riferimento a LH = verso sinistra.

Impieghi

Madreviti quadre a forma di parallelepipedo. La preforatura per alloggiare viti di fissaggio di tipo TCCE risulta utilissima per la rapidità di utilizzo in fase di montaggio e di fissaggio meccanico.

Caratteristiche materia prima

Bronzo CuSn12 UNI 7013-72 Bronzo con stagno al 12%. Presenta superiori proprietà di durezza e resistenza all'usura da strisciamento rispetto ai bronzi industriali. Soluzione che fornisce un ottimo compromesso fra buon rendimento del sistema (ridotto attrito bronzoacciaio) e resistenza all'usura della madrevite. Ciclo produttivo gestito con certificazioni di colata a garanzia della purezza della lega utilizzata.

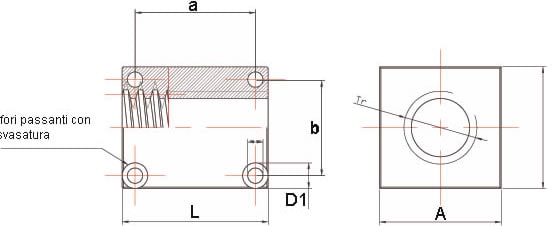

Dati tecnici Madrevite in bronzo preforate MBQF

MISURE DISPONIBILI

Codice articolo Filetto Verso A mm L mm a mm b mm D1 viti TCCE 8.8 Massa gr Superficie di supporto in mm² Rendimento dinamico
MBQF16041D Tr16x04 dx 35 40 26 24 M5 350 879.65 0.37
MBQF16041S Tr16x04 LH sx 35 40 26 24 M5 350 879.65 0.37
MBQF16082D Tr16x08 (P4) dx 35 40 26 24 M5 350 879.65 0.43
MBQF20041D Tr20x04 dx 40 50 38 28 M6 588 1413.72 0.33
MBQF20041S Tr20x04 LH sx 40 50 38 28 M6 588 1413.72 0.33
MBQF20082D Tr20x08 (P4) dx 40 50 38 28 M6 588 1413.72 0.35
MBQF25051D Tr25x05 dx 45 55 40 33 M6 777 1943.86 0.29
MBQF25051S Tr25x05 LH sx 45 55 40 33 M6 777 1943.86 0.29
MBQF25102D Tr25x10 (P5) dx 45 55 40 33 M6 777 1943.86 0.39
MBQF30061D Tr30x06 dx 50 60 49 38 M6 985 2544.69 0.3
MBQF30061S Tr30x06 LH sx 50 60 49 38 M6 985 2544.69 0.3
MBQF30122D Tr30x12 (P6) dx 50 60 49 38 M6 985 2544.69 0.39
MBQF40071D Tr40x07 dx 60 75 55 49 M8* 1665 4300.05 0.28
MBQF40071S Tr40x07 LH sx 60 75 55 49 M8* 1665 4300.05 0.28
MBQF40142D Tr40x14 (P7) dx 60 75 55 49 M8* 1665 4300.05 0.38
