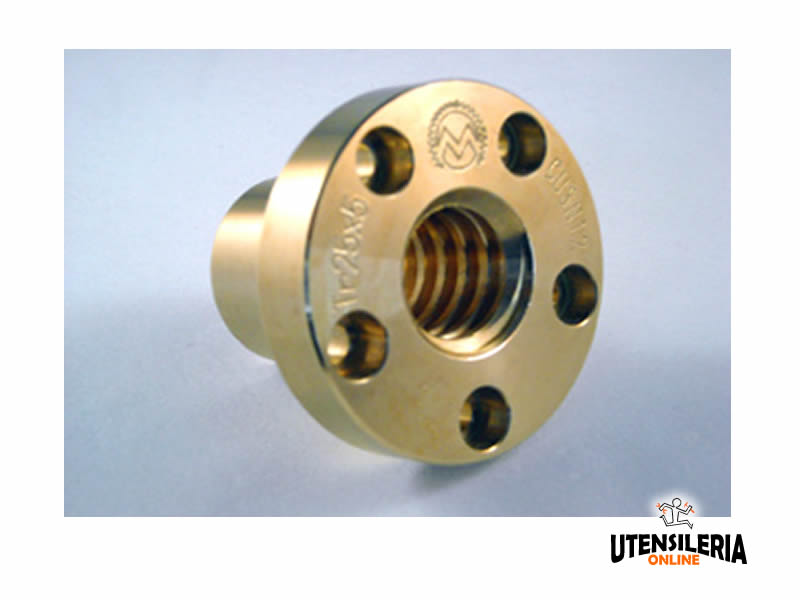

Chiocciola in bronzo madrevite flangiata MBF trapezoidale dx/sx

Chiocciola in bronzo madrevite flangiata MBF trapezoidale dx/sx
Prezzo26,00€

31,72€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: MBF10031D
  • Peso spedizione: 0.255kg.
  • Categoria: Chiocciole per viti senza fine

Madreviti in bronzo CuSn12 con filettatura Trapezoidale per viti senza fine. Materia prima Bronzo CuSn12 UNI 7013-72 - Principi di filetto 1 - Tolleranze boccola D1 h7 - DL,DS,L1,L2,L3 +/- 0,1 mm. La filettatura è ottenuta per asportazione di truciolo, con speciale processo a garanzia dell'assenza di "vibrazione" sul filetto e con smussatura degli spigoli dei filetti. Raccomandate per azioni di movimentazione carichi a velocità medio-basse. Buona resistenza all'usura. Durezza 90-100 gradi HB.

All'interno del nostro sito potete trovare diverse misure per ogni genere di utilizzo. Selezionate dal menu a tendina la misura che preferite facendo riferimento a LH = verso sinistra.

Impieghi

Madreviti flangiate preforate per fissaggio con viti di tipo TCCE. Utilizzo flessibile e montaggio veloce.

Caratteristiche materia prima

Bronzo CuSn12 UNI 7013-72 Bronzo con stagno al 12%. Presenta superiori proprietà di durezza e resistenza all'usura da strisciamento rispetto ai bronzi industriali. Soluzione che fornisce un ottimo compromesso fra buon rendimento del sistema (ridotto attrito bronzoacciaio) e resistenza all'usura della madrevite. Ciclo produttivo gestito con certificazioni di colata a garanzia della purezza della lega utilizzata.

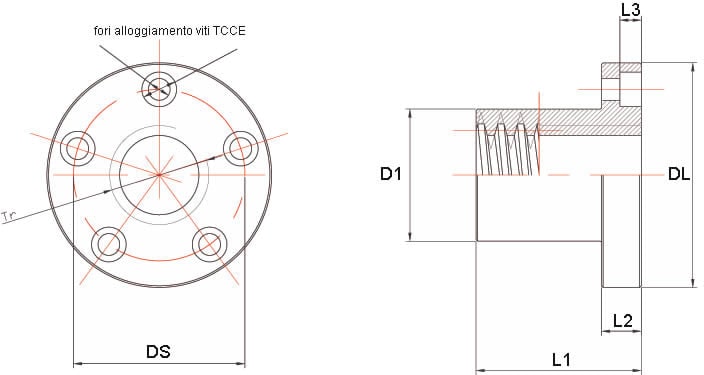

Dati tecnici Madrevite in bronzo flangiata MBF

MISURE DISPONIBILI

Codice articolo Filetto Verso D1 mm DL mm Ds mm L1 mm L2 mm L3 mm Fori Viti TCCE 8.8 Massa gr Superficie di supporto in mm² Rendimento dinamico
MBF10031D Tr10x03 dx 18 37 26 22 8 5 4 M 4 255 293.73 0.35
MBF12031D Tr12x03 dx 18 37 26 22 8 5 4 M 4 250 362.85 0.35
MBF12031S Tr12x03 LH sx 18 37 26 22 8 5 4 M 4 250 362.85 0.35
MBF14041D Tr14x04 dx 20 42 30 25 10 6 4 M 5 245 471.23 0.37
MBF14041S Tr14X04 LH sx 20 42 30 25 10 6 4 M 5 245 471.23 0.37
MBF16041D Tr16x04 dx 22 45 32 30 10 6 4 M 5 230 659.73 0.37
MBF16041S Tr16x04 LH sx 22 45 32 30 10 6 4 M 5 230 659.73 0.37
MBF18041D Tr18x04 dx 25 48 35 35 10 6 4 M 5 220 879.64 0.34
MBF18041S Tr18x04 LH sx 25 48 35 35 10 6 4 M 5 220 879.64 0.34
MBF20041D Tr20x04 dx 30 52 40 40 10 6 5 M 5 300 1130.97 0.33
MBF20041S Tr20x04 LH sx 30 52 40 40 10 6 5 M 5 395 1130.97 0.33
MBF22051D Tr22x05 dx 30 52 40 40 10 6 5 M 5 285 1225.22 0.29
MBF22051S Tr22x05 LH sx 30 52 40 40 10 6 5 M 5 280 1225.22 0.29
MBF25051D Tr25x05 dx 35 62 48 45 12 6,5 5 M 6 400 1590.43 0.29
MBF25051S Tr25x05 LH sx 35 62 48 45 12 6,5 5 M 6 395 1590.43 0.29
MBF28051D Tr28x05 dx 40 68 53 50 12 6,5 5 M 6 360 2002.76 0.28
MBF28051S Tr28x05 LH sx 40 68 53 50 12 6,5 5 M 6 360 2002.76 0.28
MBF30061D Tr30x06 dx 40 68 53 50 12 6,5 5 M 6 520 2120.57 0.3
MBF30061S Tr30x06 LH sx 40 68 53 50 12 6,5 5 M 6 515 2120.57 0.3
MBF35061D Tr35x06 dx 50 78 63 60 12 6,5 6 M 6 650 3015.92 0.27
MBF35061S Tr35x06 LH sx 50 78 63 60 12 6,5 6 M 6 650 3015.92 0.27
MBF36061D Tr36x06 dx 50 78 63 60 12 6,5 6 M 6 635 3110.18 0.27
MBF36061S Tr36x06 LH sx 50 78 63 60 12 6,5 6 M 6 635 3110.18 0.27
MBF40071D Tr40x07 dx 55 84 68 65 12 6,5 6 M 6 800 3726.71 0.28
MBF40071S Tr40x07 LH sx 55 84 68 65 12 6,5 6 M 6 795 3726.71 0.28
MBF45081D Tr45x08 dx 55 90 72 65 15 9 6 M 8 960 4186.17 0.28
MBF45081S Tr45x08 LH sx 55 90 72 65 15 9 6 M 8 960 4186.17 0.28
MBF50081D Tr50x08 dx 65 100 80 80 15 9 6 M 8 1110 5780.53 0.25
MBF50081S Tr50x08 LH sx 65 100 80 80 15 9 6 M 8 1110 5780.53 0.25
MBF55091D Tr55x09 dx 70 120 95 80 18 10,5 6 M 10 1760 6346.01 0.26
MBF60091D Tr60x09 dx 75 120 95 100 18 10,5 6 M 10 1500 8717.91 0.25
MBF60091S Tr60x09 LH sx 75 120 95 100 18 10,5 6 M 10 1500 8717.91 0.25
