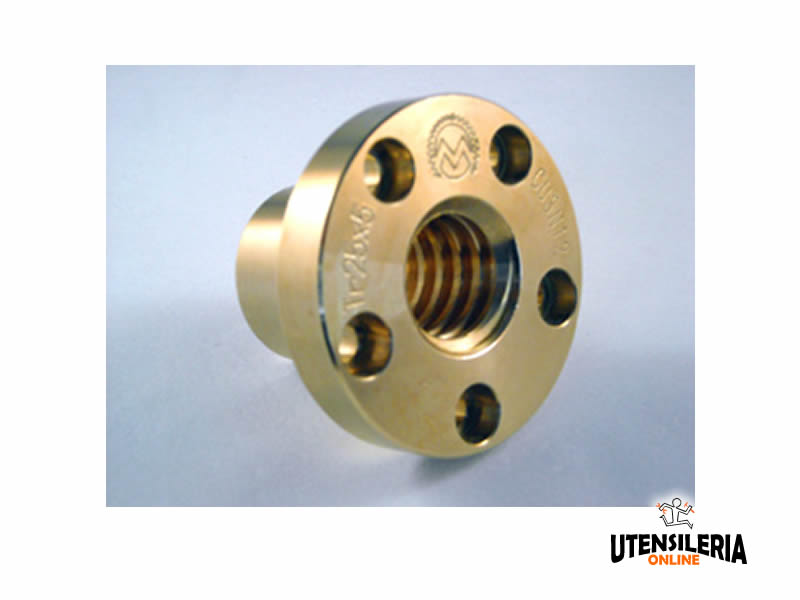

Chiocciola in bronzo madrevite flangiata MBF 2 principi dx

Chiocciola in bronzo madrevite flangiata MBF 2 principi dx
Prezzo32,20€

39,28€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: MBF12062D
  • Peso spedizione: 0.25kg.
  • Categoria: Chiocciole per viti senza fine

Madreviti in bronzo CuSn12 con filettatura Trapezoidale per viti senza fine. VERSO DX.

Materia prima Bronzo CuSn12 UNI 7013-72 - Principi di filetto 2 - Tolleranze boccola D1 h7 - DL,DS,L1,L2,L3 +/- 0,1 mm. La filettatura è ottenuta per asportazione di truciolo, con speciale processo a garanzia dell'assenza di "vibrazione" sul filetto e con smussatura degli spigoli dei filetti. Raccomandate per azioni di movimentazione carichi a velocità medio-basse. Buona resistenza all'usura. Durezza 90-100 gradi HB.

Impieghi

Madreviti flangiate preforate per fissaggio con viti di tipo TCCE. Utilizzo flessibile e montaggio veloce.

Caratteristiche materia prima

Bronzo CuSn12 UNI 7013-72 Bronzo con stagno al 12%. Presenta superiori proprietà di durezza e resistenza all'usura da strisciamento rispetto ai bronzi industriali. Soluzione che fornisce un ottimo compromesso fra buon rendimento del sistema (ridotto attrito bronzoacciaio) e resistenza all'usura della madrevite. Ciclo produttivo gestito con certificazioni di colata a garanzia della purezza della lega utilizzata.

Dati tecnici Madrevite in bronzo flangiata MBF 2 principi

MISURE DISPONIBILI

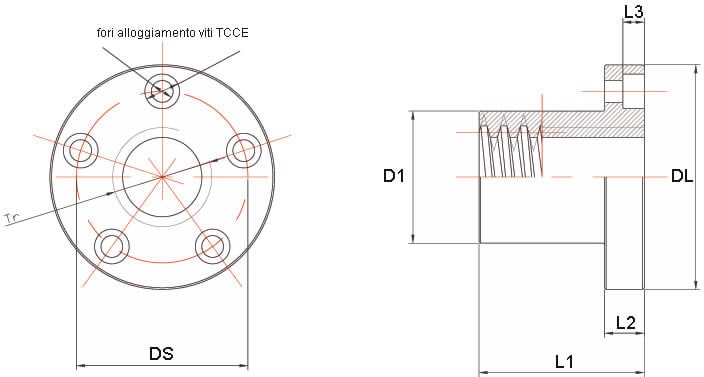

Codice articolo Filetto Verso D1 mm DL mm Ds mm L1 mm L2 mm L3 mm Fori Viti TCCE 8.8 Massa gr Superficie di supporto in mm² Rendimento dinamico
MBF12062D Tr12x06 (P3) dx 18 37 26 22 8 5 4 M 4 250 362,85 0.39
MBF14082D Tr14x08 (P4) dx 20 42 30 25 10 6 4 M 5 245 471.23 0.49
MBF16082D Tr16x08 (P4) dx 22 45 32 30 10 6 4 M 5 230 659.73 0.43
MBF18082D Tr18x08 (P4) dx 25 48 35 35 10 6 4 M 5 220 879.64 0.37
MBF20082D Tr20x08 (P4) dx 30 52 40 40 10 6 5 M 5 300 1130.97 0.35
MBF22102D Tr22x10 (P5) dx 30 52 40 40 10 6 5 M 5 285 1225.22 0.39
MBF25102D Tr25x10 (P5) dx 35 62 48 45 12 6,5 5 M 6 400 1590.43 0.39
MBF30122D Tr30x12 (P6) dx 40 68 53 50 12 6,5 5 M 6 520 2120.57 0.39
MBF40142D Tr40x14 (P7) dx 55 84 68 65 12 6,5 6 M 6 800 3726.71 0.38
