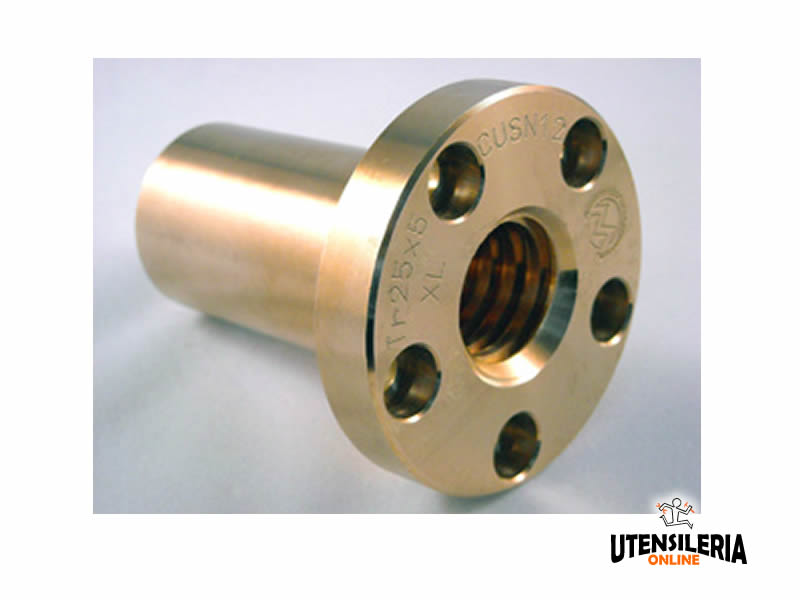

Chiocciola in bronzo madrevite flangiata extra long trapezoidale dx/sx

Chiocciola in bronzo madrevite flangiata extra long trapezoidale dx/sx
Prezzo59,30€

72,35€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: MBFXL16041D
  • Peso spedizione: 0.2kg.
  • Categoria: Chiocciole per viti senza fine

Madreviti in bronzo CuSn12 con filettatura Trapezoidale per viti senza fine. Materia prima Bronzo CuSn12 UNI 7013-72 - Principi di filetto 1-2 - Tolleranze boccola D1 h7 - DL,DS,L1,L2,L3 +/- 0,1 mm. La filettatura è ottenuta per asportazione di truciolo, con speciale processo a garanzia dell'assenza di "vibrazione" sul filetto e con smussatura degli spigoli dei filetti. Raccomandate per azioni di movimentazione carichi a velocità medio-basse. Buona resistenza all'usura. Durezza 90-100 gradi HB.

All'interno del nostro sito potete trovare diverse misure per ogni genere di utilizzo. Selezionate dal menu a tendina la misura che preferite facendo riferimento a LH = verso sinistra.

Impieghi

Madreviti flangiate con lunghezza maggiorata della parte filettata. Superiore resistenza all'usura grazie alla maggior superficie di contatto dei filetti.

Caratteristiche materia prima

Bronzo CuSn12 UNI 7013-72 Bronzo con stagno al 12%. Presenta superiori proprietà di durezza e resistenza all'usura da strisciamento rispetto ai bronzi industriali. Soluzione che fornisce un ottimo compromesso fra buon rendimento del sistema (ridotto attrito bronzoacciaio) e resistenza all'usura della madrevite. Ciclo produttivo gestito con certificazioni di colata a garanzia della purezza della lega utilizzata.

Dati tecnici Madrevite in bronzo flangiata extra long

MISURE DISPONIBILI

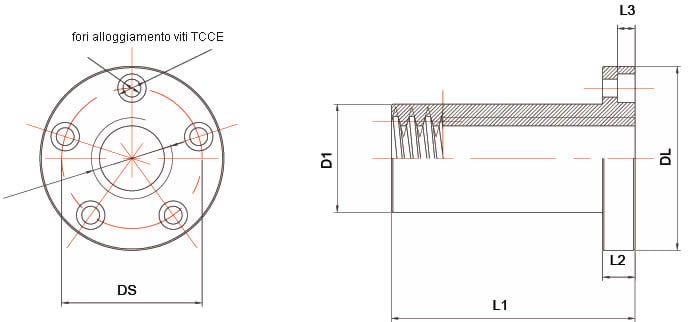

Codice articolo Filetto Verso D1 mm DL mm Ds mm L1 mm L2 mm L3 mm Fori Viti TCCE 8.8 Massa gr Superficie di supporto in mm² Rendimento dinamico
MBFXL16041D Tr16x04 dx 22 45 32 48 10 6 4 M 5 190 1 055,58 0.37
MBFXL16041S Tr16x04 LH sx 22 45 32 48 10 6 4 M 5 190 1 055,58 0.37
MBFXL16082D Tr16x08 (P4) sx 22 45 32 48 10 6 4 M 5 190 1 055,58 0.43
MBFXL20041D Tr20x04 dx 30 52 40 60 10 6 5 M 5 370 1 696,46 0.33
MBFXL20041S Tr20x04 LH sx 30 52 40 60 10 6 5 M 5 370 1 696,46 0.33
MBFXL20082D Tr20x08 (P4) dx 30 52 40 60 10 6 5 M 5 370 1 696,46 0.35
MBFXL25051D Tr25x05 dx 35 62 48 75 12 6,5 5 M 6 550 2 650,72 0.29
MBFXL25051S Tr25x05 LH sx 35 62 48 75 12 6,5 5 M 6 550 2 650,72 0.29
MBFXL25102D Tr25x10 (P5) dx 35 62 48 75 12 6,5 5 M 6 550 2 650,72 0.39
MBFXL30061D Tr30x06 dx 40 68 53 90 12 6,5 5 M 6 790 3 817,04 0.3
MBFXL30061S Tr30x06 LH sx 40 68 53 90 12 6,5 5 M 6 790 3 817,04 0.3
MBFXL30122D Tr30x12 (P6) dx 40 68 53 90 12 6,5 5 M 6 790 3 817,04 0.39
MBFXL35061D Tr35x06 dx 50 78 63 105 12 6,5 6 M 6 1250 5 257,05 0.3
MBFXL40071D Tr40x07 dx 55 84 68 120 12 6,5 6 M 6 1750 6 880,09 0.28
MBFXL40071S Tr40x07 LH sx 55 84 68 120 12 6,5 6 M 6 1750 6 880,09 0.28
MBFXL40142D Tr40x14 (P7) dx 55 84 68 120 12 6,5 6 M 6 1750 6 880,09 0.38
MBFXL50081D Tr50x08 dx 65 100 80 150 15 9 6 M 8 2830 10 838,49 0.25
MBFXL50081S Tr50x08 LH sx 65 100 80 150 15 9 6 M 8 2830 10 838,49 0.25
