Chiocciola in acciaio interno plastico madrevite flangiata FAP

Chiocciola in acciaio interno plastico madrevite flangiata FAP
Prezzo63,90€

77,96€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: SWAPFAP T16041D
  • Peso spedizione: 0.51kg.
  • Categoria: Chiocciole per viti senza fine

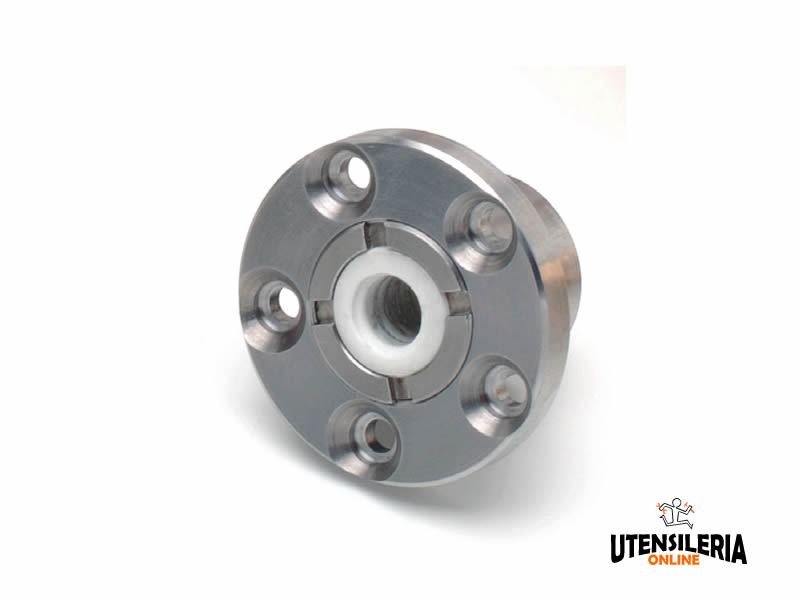

Madrevite con boccola flangiata in acciaio ed interno filettato in resina acetalica copolimera POM-C autolubrificante per viti senza fine. VERSO DX.

Materia prima Acciaio 11SMnPb37 1.0737 - Interno filettato in Poliacetale (POM-C) - Principi di filetto 1 - 2 - Tolleranze boccola: D1 h7 - DL,DS,L1,L2,L3 +/- 0,1 mm. La madrevite modulare Swap è progettata per differenziare il materiale costruttivo della boccola da quello della parte filettata a contatto con la vite. Sono svincolate le esigenze strutturali della madrevite da quelle di rendimento in azioni di movimentazione e posizionamento. L'interno filettato è disponibile in differenti materiali ed è agevolmente sostituibile quando usurato. Massima solidità ai momenti torcenti garantita dalla qualità del progetto.

Impieghi

Madrevite con boccola flangiata in acciaio ed interno filettato in resina acetalica copolimera POM-C autolubrificante. Ottimo rendimento in azioni di movimentazione con bassi carichi ad 1 e 2 principi.

Caratteristiche materia prima

Acciaio 11SMnPb37 1.0737 Materiale utilizzato per la boccola flangiata Swap FAP. Poliacetale (POM-C) Materiale plastico utilizzato per l'interno filettato nelle Swap FAP.

Dati tecnici Madrevite in acciaio interno plastico FAP

MISURE DISPONIBILI

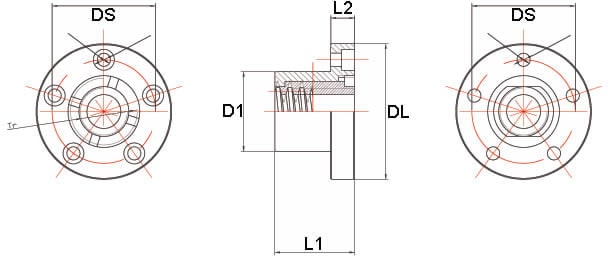

Codice articolo Filetto Verso DL mm D1 mm L1 mm DS mm L2 mm Fori Viti TCCE 8.8 Ghiera Massa gr Superficie di supporto in mm²
SWAPFAP T16041D Tr16x04 dx 68 40 40 53 12 5 M 8 M 36x1,5 510 879.65
SWAPFAP T16082D Tr16x08 (P4) dx 68 40 40 53 12 5 M 8 M 36x1,5 510 879.65
SWAPFAP T20041D Tr20x04 dx 68 40 40 53 12 5 M 8 M 36x1,5 500 1130.97
SWAPFAP T20082D Tr20x08 (P4) dx 68 40 40 53 12 5 M 8 M 36x1,5 510 1130.97
SWAPFAP T25051D Tr25x05 dx 78 50 50 63 12 6 M 8 M 46 x 1,5 775 1767,15
SWAPFAP T25102D Tr25x10 (P5) dx 78 50 50 63 12 6 M 8 M 46 x 1,5 775 1767,15
SWAPFAP T30061D Tr30x06 dx 78 50 50 63 12 6 M 8 M 46 x 1,5 760 2120,58
SWAPFAP T30122D Tr30x12 (P6) dx 78 50 50 63 12 6 M 8 M 46 x 1,5 760 2120,58
SWAPFAP T40071D Tr40x07 dx 120 75 80 95 20 6 M 10 M 72 x 1,5 3040 4586,73
SWAPFAP T40142D Tr40x14 (P7) dx 120 75 80 95 20 6 M 10 M 72 x 1,5 3040 4586,73
SWAPFAP T50081D Tr50x08 dx 120 75 80 95 20 6 M 10 M 72 x 1,5 3020 5780,53
