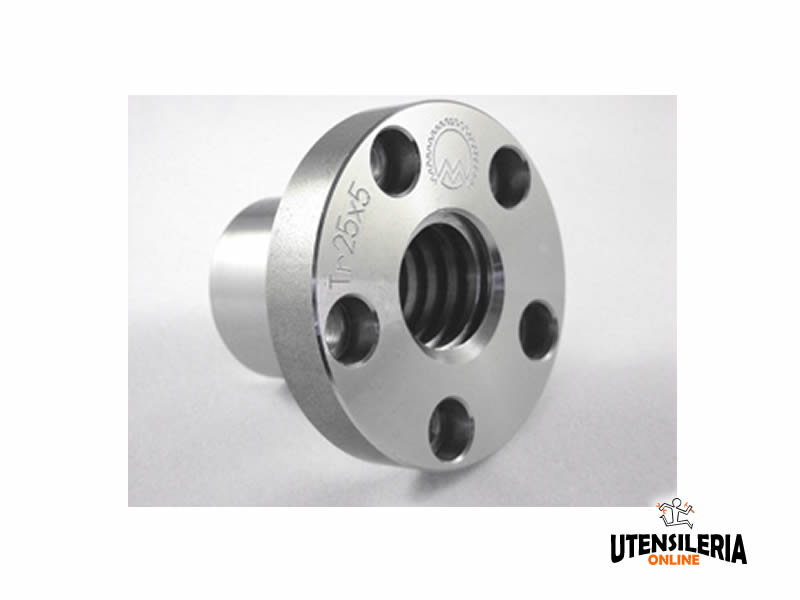

Chiocciola in acciaio automatico madrevite flangiate MAF dx

Chiocciola in acciaio automatico madrevite flangiate MAF dx
Prezzo18,70€

22,81€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: MAF16041D
  • Peso spedizione: 0.1kg.
  • Categoria: Chiocciole per viti senza fine

Madreviti in acciaio automatico con filettatura Trapezoidale per viti senza fine VERSO DX.

Materia prima Acciaio automatico 11SMnPb37 1.0737 - Principi di filetto 1 - Tolleranze boccola D1 h7 - DL,DS,L1,L2,L3 +/- 0,1 mm. La filettatura è ottenuta per asportazione di truciolo, con speciale processo a garanzia dell'assenza di "vibrazione" sul filetto e con smussatura degli spigoli dei filetti. Raccomandate per azioni di regolazione manuale e serraggio.

Impieghi

Madreviti di forma cilindrica con flangia preforata per viti di fissaggio di tipo TCCE.

Caratteristiche materia prima

Acciaio automatico 11SMnPb37 1.0737
Acciaio a basso contenuto di carbonio, con S e Pb. Il contenuto di Pb resta largamente entro i limiti massimi previsti dalla normativa sulla limitazione delle sostanze pericolose presenti in apparecchiature elettriche ed elettroniche. Acciaio saldabile a filo ( MIG-MAG ) e ad elettrodo.

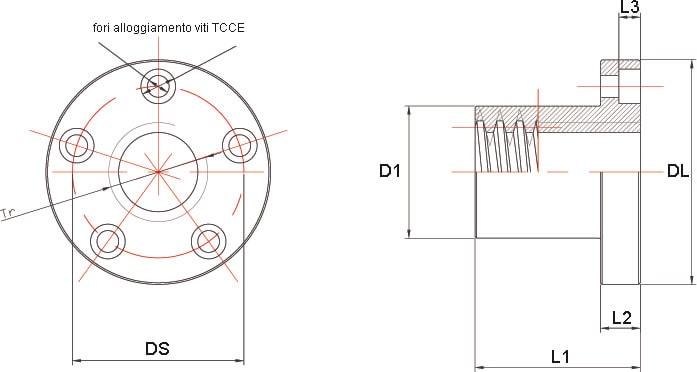

Dati tecnici Madrevite in acciaio flangiate MAF

MISURE DISPONIBILI

Codice articolo Filetto Verso D1 mm DL mm Ds mm L1 mm L2 mm L3 mm Fori Viti TCCE 8.8 Massa gr Superficie di supporto in mm² Rendimento dinamico
MAF16041D Tr16x04 dx 22 45 32 30 10 6 4 M 5 130 659.73 0.37
MAF20041D Tr20x04 dx 30 52 40 40 12 6 5 M 5 230 1130.97 0.33
MAF25051D Tr25x05 dx 35 62 48 45 12 6.5 5 M 6 365 1590.43 0.29
MAF30061D Tr30x06 dx 40 68 53 50 12 6.5 5 M 6 470 2120.57 0.30
MAF40071D Tr40x07 dx 55 84 68 65 12 6.5 6 M 6 945 3726.71 0.28
MAF50081D Tr50x08 dx 65 100 80 80 15 9 6 M 8 1490 5780.53 0.25
