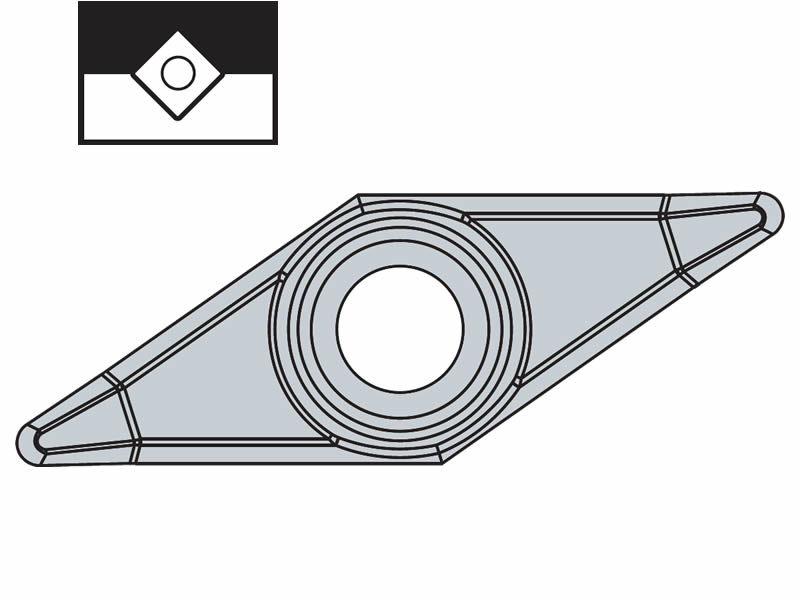

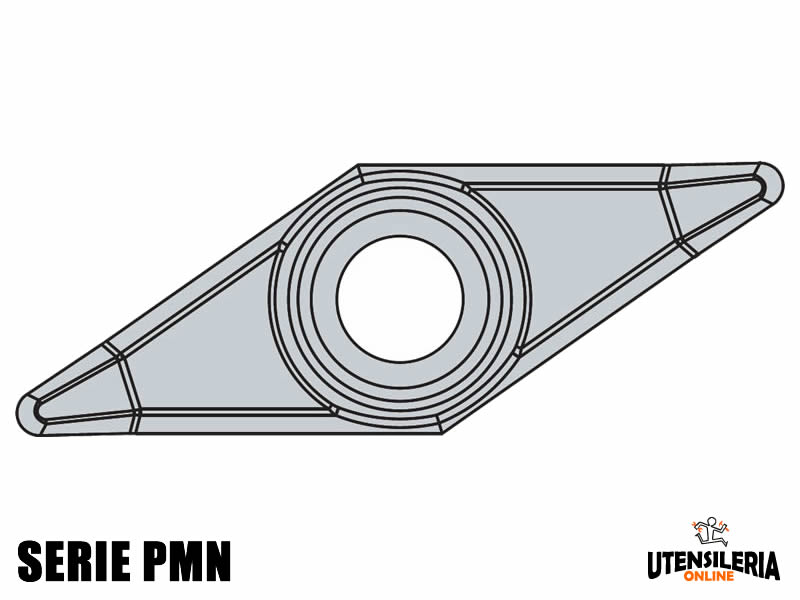

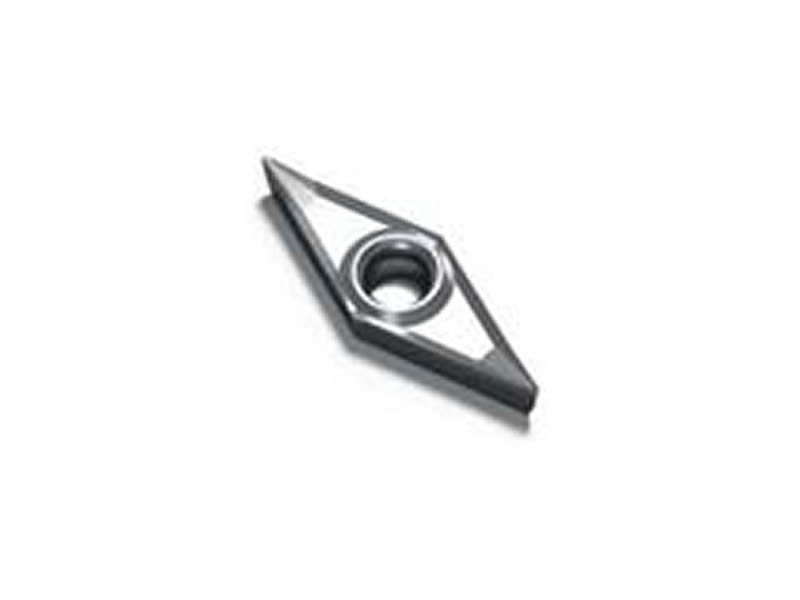

Inserti rompitrucioli PMN specifici per finitura, affilati e rettificati, serie positiva Nikko Tools diametro da 2,8mm a 5,5mm
Questo innovativo inserto per tornitura e fresatura della serie PMN presenta le seguenti caratteristiche:
- TAGLIENTE AFFILATO E RETTIFICATO: Ottima finitura superficiale e riduzione delle bave
- SUPERFICIE LUCIDATA: Riduce la formazione del tagliente di riporto
- GOLA AMPIA: Ottimo deflusso del truciolo ad elevate velocità di taglio

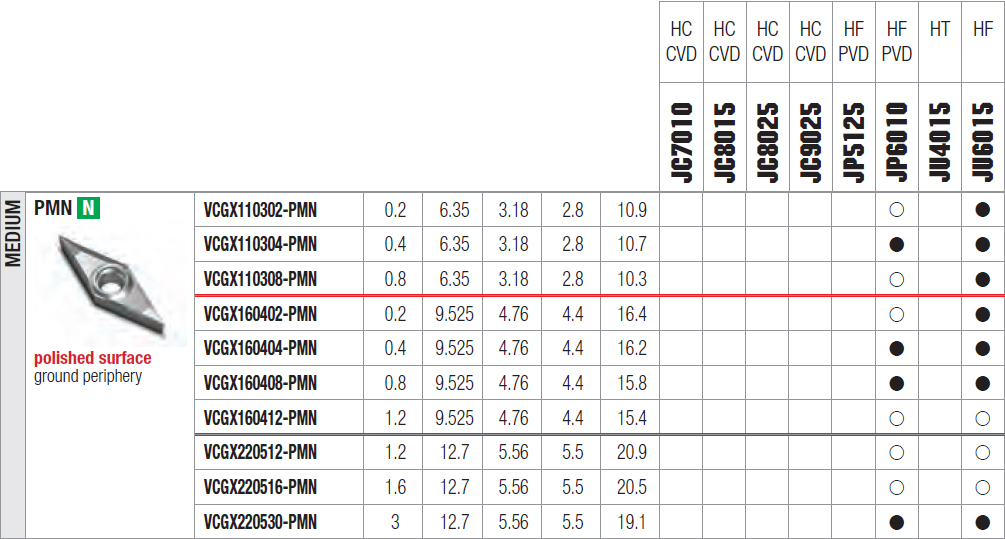

| TIPOLOGIA |
RE - IC - S - D1 - LE |
JP6010 |
JU6015 |
| VCGX 110302-PMN |
0.2 - 6.35 - 3.18 - 2.8 - 10.9 |
|
|
| VCGX 110304-PMN |
0.4 - 6.35 - 3.18 - 2.8 - 10.7 |
|
|
| VCGX 110308-PMN |
0.8 - 6.35 - 3.18 - 2.8 - 10.3 |
|
|
| VCGX 160402-PMN |
0.2 - 9.525 - 4.76 - 4.4 - 16.4 |
|
|
| VCGX 160404-PMN |
0.4 - 9.525 - 4.76 - 4.4 - 16.2 |
|
|
| VCGX 160408-PMN |
0.8 - 9.525 - 4.76 - 4.4 - 15.8 |
|
|
| VCGX 160412-PMN |
1.2 - 9.525 - 4.76 - 4.4 - 15.4 |
|
|
| VCGX 220512-PMN |
1.2 - 12.7 - 5.56 - 5.5 - 20.9 |
|
|
| VCGX 220530-PMN |
1.6 - 12.7 - 5.56 - 5.5 - 20.5 |
|
|
| VCGX 220530-PMN |
3 - 12.7 - 5.56 - 5.5 - 19.1 |
|
|

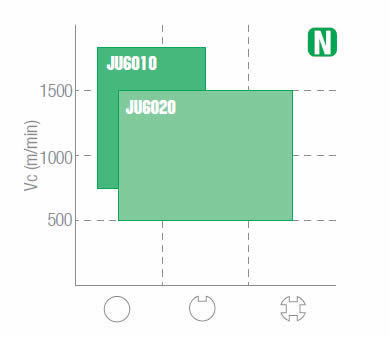

GRAFICO SERIE PMN:
CARATTERISTICHE TECNICHE:
| GRADO |
DESCRIZIONE |
| JU6010 |
Metallo duro micrograna ad elevata durezza per garantire un'eccezionale resistenza all'usura.
Consigliato per lavorazione di materiali non ferrosi (ISO N) ad elevata velocità e condizioni stabili. |
| JU6020 |
Metallo duro a grana fine per lavorazione generica di materiali non ferrosi (ISO N) dalla finitura alla sgrossatura anche in condizioni di taglio leggermente interrotto. |
La cifra finale dei gradi 10, 15, 20, 25 indica il bilanciamento tra durezza e tenacità. Minore è il numero e maggiore è la durezza. Più aumenta la durezza dell'inserto e maggiore sarà la resistenza alle lavorazioni (minore usura, maggiore resistenza al calore, maggiori velocità di lavorazione ecc..) ma minore la resistenza agli urti con possibilità di scheggiatura.
Verde (JU6010 - JU6020): Specifici per tutte leghe leggere.
RIVESTIMENTI JC – JP – JU
JC: rivestimento molto alto circa 8 micron (e' indicato per lavorazioni ad alta velocità. Sopportano molto bene il calore e riduce l'usura dell'inserto.
JP: rivestimento medio circa 4 micron (è indicato per velocità di lavorazione fino ad un massimo di 150/160 Metri. Rispettando i parametri hanno un'ottima resistenza all'usura.
