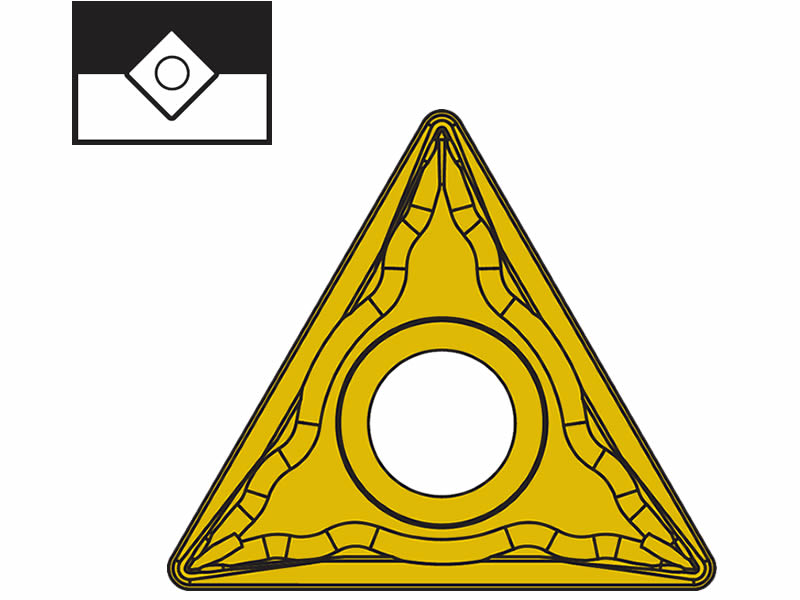

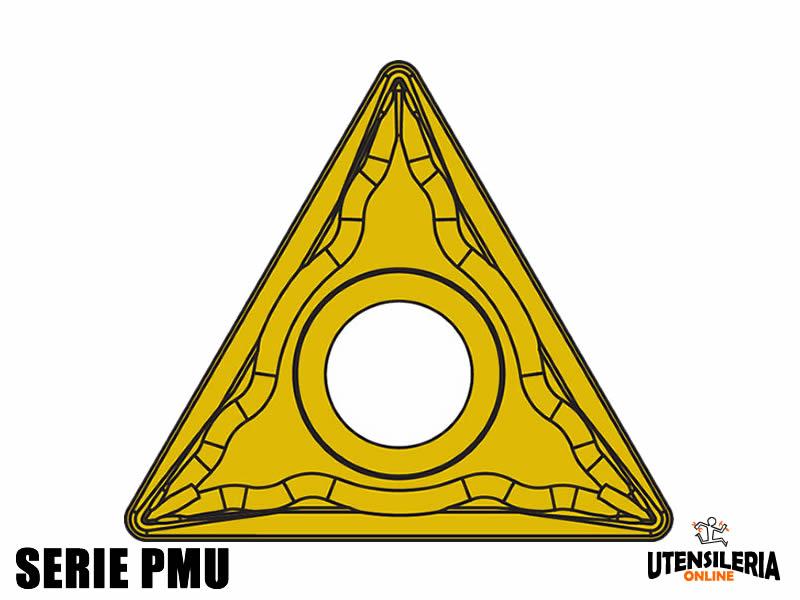

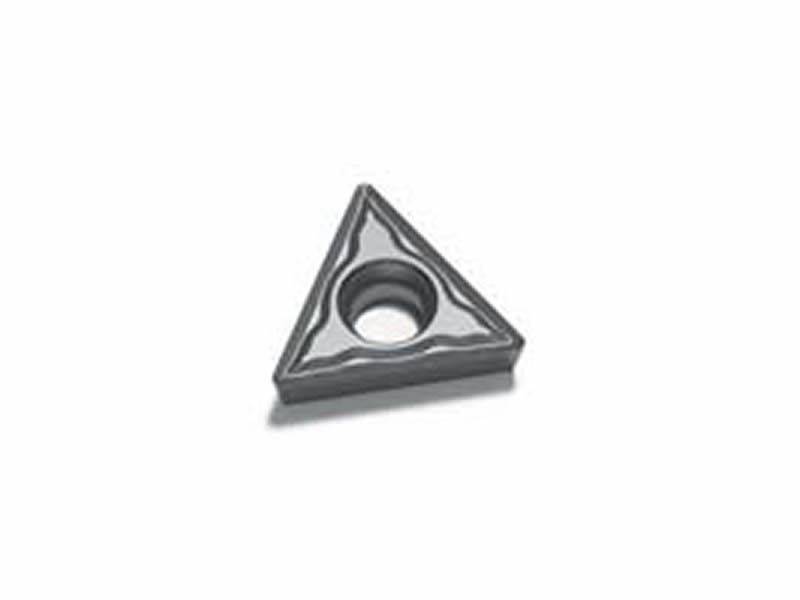

Inserti rompitrucioli PMU per lavorazione di media asportazione/finitura serie positiva, diametro da 2,5mm a 5,5mm
Questo innovativo inserto per tornitura e fresatura della serie PMU presenta le seguenti caratteristiche:
- TAGLIENTE UNIVERSALE: Prima scelta per impiego generico
- DOPPIO ANGOLO DI SPOGLIA: Buona combinazione tra taglienza e robustezza del filo tagliente
- GEOMETRIA ONDULATA: Ottimo controllo truciolo anche con asportazioni variabili

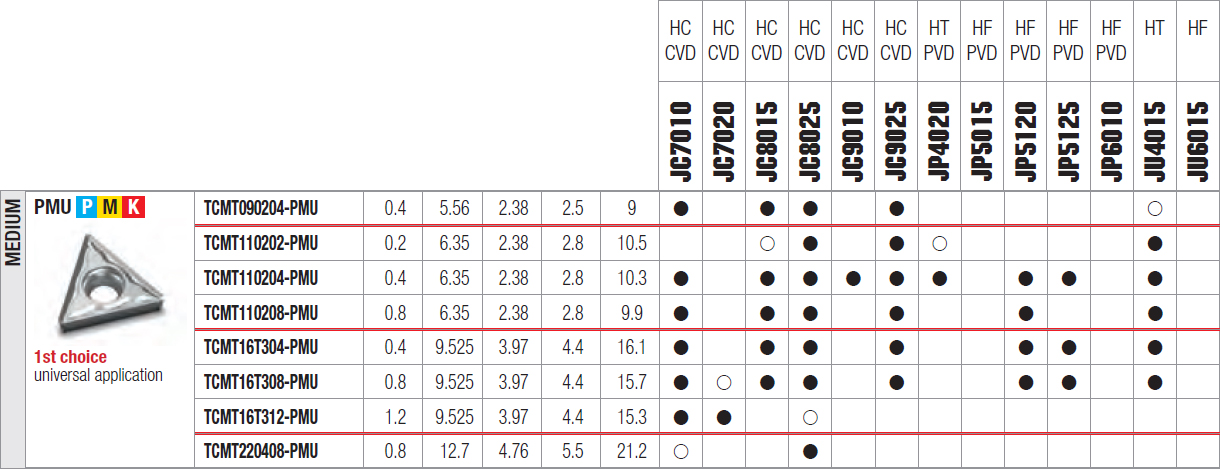

| TIPOLOGIA |
RE - IC - S - D1 - LE |
JU4015 |
JP5025 |
JC7010 |
JC7020 |
JC8015 |
JC8025 |
JC9025 |
| TCMT 090204-PMU |
0.4 - 5.56 - 2.38 - 2.5 - 9 |
|
|
|
|
|
|
|
| TCMT 110202-PMU |
0.2 - 6.35 - 2.38 - 2.8 - 10.5 |
|
|
|
|
|
|
|
| TCMT 110204-PMU |
0.4 - 6.35 - 2.38 - 2.8 - 10.3 |
|
|
|
|
|
|
|
| TCMT 110208-PMU |
0.8 - 6.35 - 2.38 - 2.8 - 9.9 |
|
|
|
|
|
|
|
| TCMT 16T304-PMU |
0.4 - 9.525 - 3.97 - 4.4 - 16.1 |
|
|
|
|
|
|
|
| TCMT 16T308-PMU |
0.8 - 9.525 - 3.97 - 4.4 - 15.7 |
|
|
|
|
|
|
|
| TCMT 16T312-PMU |
1.2 - 9.525 - 3.97 - 4.4 - 15.3 |
|
|
|
|
|
|
|
| TCMT 220408-PMU |
0.8 - 12.7 - 4.76 - 5.5 - 21.2 |
|
|
|
|
|
|
|

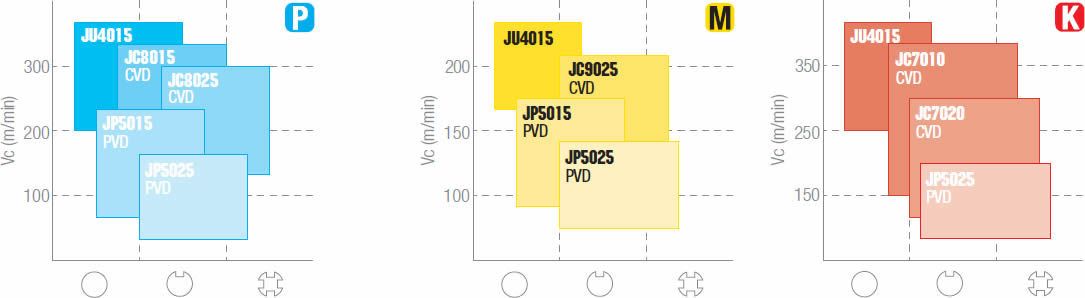

GRAFICO SERIE PMU:
CARATTERISTICHE TECNICHE:
| GRADO |
DESCRIZIONE |
| JU4015 |
Grado cermet non rivestito con ottima resistenza all'usura per finitura e semi-finitura su materiali ISO P, M e K. Lo speciale trattamento dei taglienti consente di ottenere ottime rugosità superficiali. |
| JP5025 |
Metallo duro sub-micrograna estremamente tenace con rivestimento PVD a base TiAlN.
Consigliato per lavorazioni generiche e velocità di taglio moderate su materiali ISO P, M e K. |
| JC7010 |
Metallo duro micrograna con rivestimento MT-CVD di elevato spessore e speciale trattamento superficiale.
Indicato per lavorazioni ISO K sia in condizioni di taglio continuo che interrotto. |
| JC7020 |
Metallo duro micrograna ad elevata tenacità con rivestimento MT-CVD di elevato spessore.
Consigliato per lavorazioni particolarmente gravose di ghisa grigia e sferoidale (ISO K). |
| JC8015 |
Metallo duro estremamente resistente all'usura con rivestimento MT-CVD (TiCN+Al 2 O 3 +TiN).
Applicabile su acciaio al carbonio e acciaio legato (ISO P) in condizioni stabili e velocità di taglio elevate. |
| JC8025 |
Substrato di metallo duro con ottima tenacità abbinato ad un rivestimento MT-CVD (TiCN+Al 2 O 3 +TiN).
Consigliato per uso generico su materiali ISO P anche in condizioni di taglio interrotto. |
JC9025 |
Substrato di metallo duro tenace con sottile rivestimento MT-CVD (TiCN+TiN) e speciale trattamento di spazzolatura.
Consigliato per semisgrossatura di acciaio inossidabile. |
La cifra finale dei gradi 10, 15, 20, 25 indica il bilanciamento tra durezza e tenacità. Minore è il numero e maggiore è la durezza. Più aumenta la durezza dell'inserto e maggiore sarà la resistenza alle lavorazioni (minore usura, maggiore resistenza al calore, maggiori velocità di lavorazione ecc..) ma minore la resistenza agli urti con possibilità di scheggiatura.
Bianco (JP5025): Inserti per lavorazioni generiche. Sono indicate per lavorare tutti i materiali senza avere caratteristiche specifiche.
Rosso (JC7010 - JC7020): Inserti specifici per le Ghise Sferoidale e Grigia.
Bianco HT (JU4015): Realizzate in Cermet ( Sono inserti specifici per finiture di altissima qualità per tutti i materiali tranne le leghe leggere. Vanno utilizzate con parametri di bassa asportazione e alta velocità.
Blu (JC8015 – JC8025): Specifici per acciai al carbonio.
Giallo (JC9025): Specifici per tutti gli Acciai Inossidabili.
RIVESTIMENTI JC – JP – JU
JC: rivestimento molto alto circa 8 micron (e' indicato per lavorazioni ad alta velocità. Sopportano molto bene il calore e riduce l'usura dell'inserto.
JP: rivestimento medio circa 4 micron (è indicato per velocità di lavorazione fino ad un massimo di 150/160 Metri. Rispettando i parametri hanno un'ottima resistenza all'usura.
