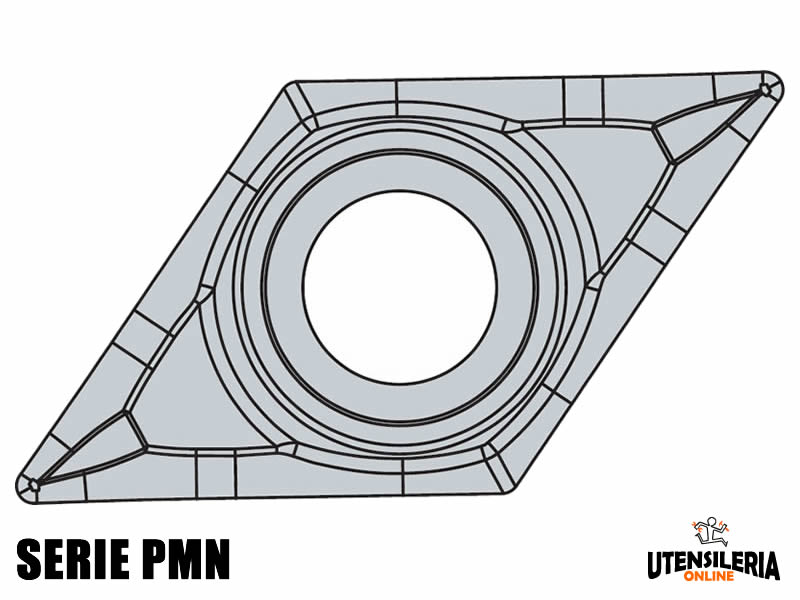

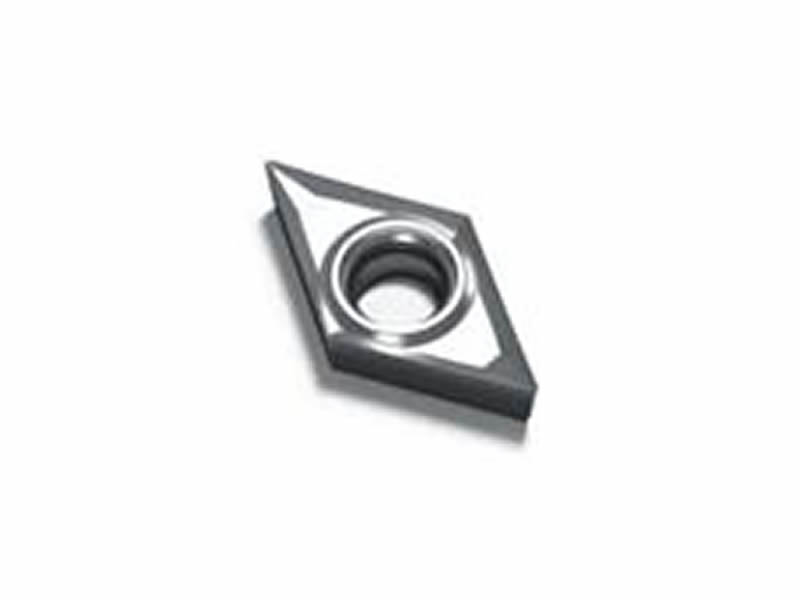

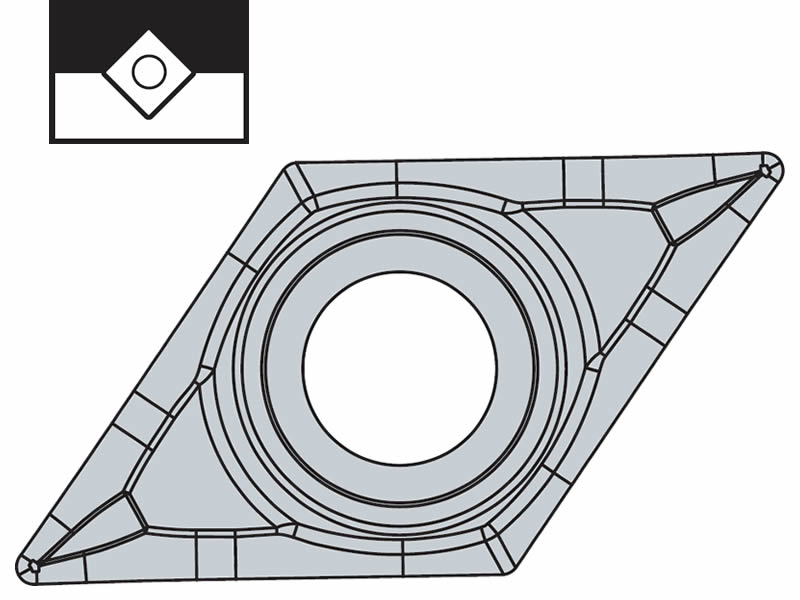

Inserti rompitrucioli PMN specifici per finitura, affilati e rettificati, serie positiva, diametro da 2,8mm a 4,4mm
Questo innovativo inserto per tornitura e fresatura della serie PMN presenta le seguenti caratteristiche:
- TAGLIENTE AFFILATO E RETTIFICATO: Ottima finitura superficiale e riduzione delle bave
- SUPERFICIE LUCIDATA: Riduce la formazione del tagliente di riporto
- GOLA AMPIA: Ottimo deflusso del truciolo ad elevate velocità di taglio

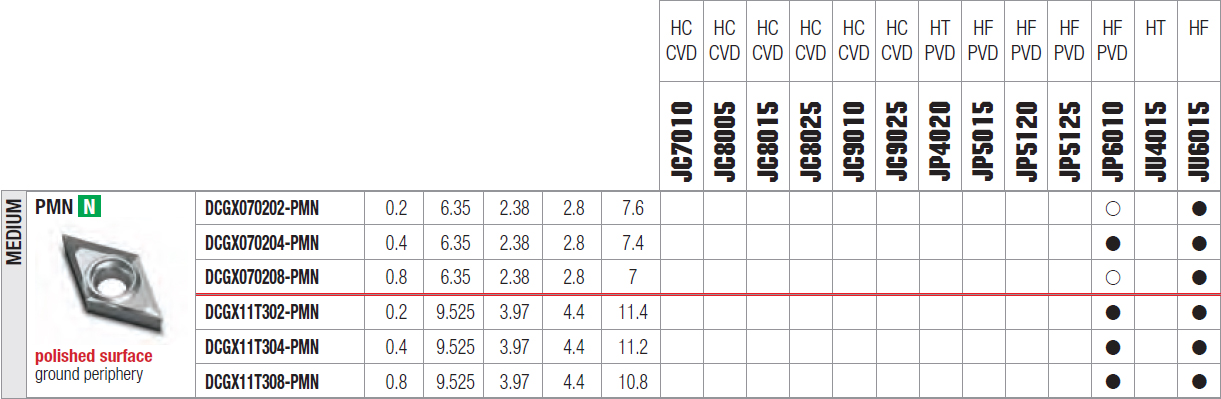

| TIPOLOGIA |
RE - IC - S - D1 - LE |
JU6010 |
JU6020 |
| DCGX 070202-PMN |
0.2 - 6.35 - 2.38 - 2.8 - 7.6 |
|
|
| DCGX 070204-PMN |
0.4 - 6.35 - 2.38 - 2.8 - 7.4 |
|
|
| DCGX 070208-PMN |
0.8 - 6.35 - 2.38 - 2.8 - 7 |
|
|
| DCGX 11T302-PMN |
0.2 - 9.525 - 3.97 - 4.4 - 11.4 |
|
|
| DCGX 11T304-PMN |
0.4 - 9.525 - 3.97 - 4.4 - 11.2 |
|
|
| DCGX 11T308-PMN |
0.8 - 9.525 - 3.97 - 4.4 - 10.8 |
|
|

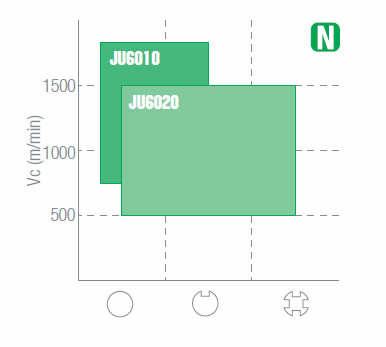

GRAFICO SERIE PMN:
CARATTERISTICHE TECNICHE:
| GRADO |
DESCRIZIONE |
| JU6010 |
Metallo duro micrograna ad elevata durezza per garantire un'eccezionale resistenza all'usura.
Consigliato per lavorazione di materiali non ferrosi (ISO N) ad elevata velocità e condizioni stabili. |
| JU6020 |
Metallo duro a grana fine per lavorazione generica di materiali non ferrosi (ISO N) dalla finitura alla sgrossatura anche in condizioni di taglio leggermente interrotto. |
La cifra finale dei gradi 10, 15, 20, 25 indica il bilanciamento tra durezza e tenacità. Minore è il numero e maggiore è la durezza. Più aumenta la durezza dell'inserto e maggiore sarà la resistenza alle lavorazioni (minore usura, maggiore resistenza al calore, maggiori velocità di lavorazione ecc..) ma minore la resistenza agli urti con possibilità di scheggiatura.
Verde (JU6010 - JU6020): Specifici per tutte leghe leggere.
RIVESTIMENTI JC – JP – JU
JC: rivestimento molto alto circa 8 micron (e' indicato per lavorazioni ad alta velocità. Sopportano molto bene il calore e riduce l'usura dell'inserto.
JP: rivestimento medio circa 4 micron (è indicato per velocità di lavorazione fino ad un massimo di 150/160 Metri. Rispettando i parametri hanno un'ottima resistenza all'usura.
