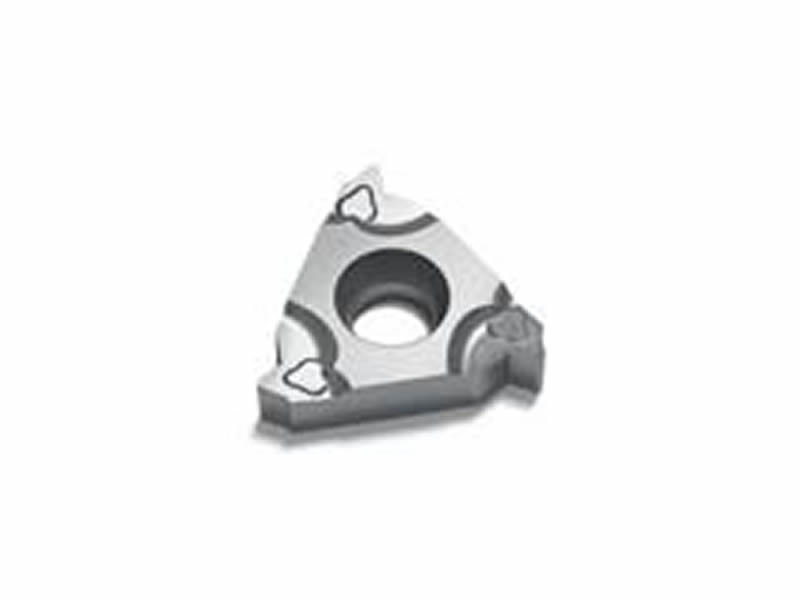

Inserti rompitrucioli TPM per un controllo perfetto del truciolo serie threading, diametro 4mm

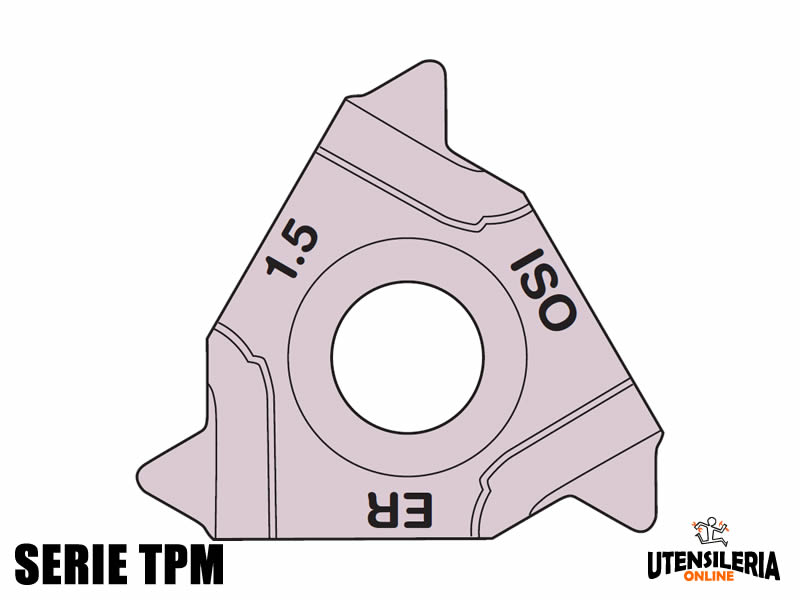

Grazie ad un'accurata procedura di stampaggio, la nuova geometria sinterizzata TPM (Threading Precision Moulding) è in grado di garantire taglienza e precisione paragonabili alle più costose tipologie rettificate. La perfetta conformazione del rompitruciolo assicura un controllo ottimale su una grande varietà di materiali. Tipologia di filettatura e passo sono chiaramente indicati su ogni inserto.
Questo innovativo inserto per tornitura e fresatura della serie TPM presenta le seguenti caratteristiche:
- RIVESTIMENTO HC: Metallo duro rivestito, contenente principalmente carburi di titanio (TIC) o nitruri di titanio (TIN), oppure entrambi.
- RESISTENZA ALL'USURA: Il successo di questo materiale è dovuto alla sua straordinaria combinazione di resistenza all'usura e tenacità, ed alla sua peculiarità di essere modellato in forme complesse
- RIVESTIMENTO PVD: Il termine sta per Physical Vapor Deposition, deposizione fisica mediante vapore. I rivestimenti PVD sono ottenuti a temperature relativamente basse (400-600°C).
I costituenti principali del rivestimento PVD sono: il nitruro di titanio (TiN), il carbonitruro di titanio Ti(C,N), il nitruro di alluminio e titanio (Ti,Al)N, l'Ossido.

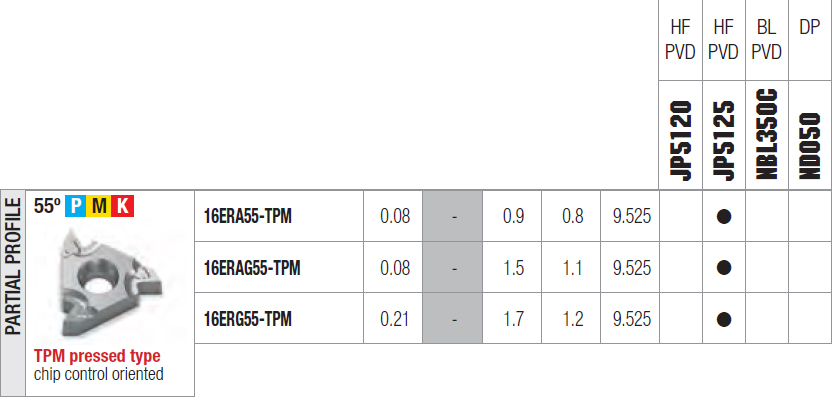

| TIPOLOGIA |
RE - PDX - PDY - IC - S - D1 |
JP5125 |
| 16ER A55-TPM |
0.08 - 0.9 - 0.8 - 9.525 - 3.65 - 4 |
|
| 16ER AG55-TPM |
0.08 - 1.5 - 1.1 - 9.525 - 3.65 - 4 |
|
| 16ER G55-TPM |
0.21 - 1.7 - 1.2 - 9.525 - 3.65 - 4 |
|
GRAFICO SERIE TPM:
Bianco HC (JP5125): Le qualità con rivestimento PVD sono consigliate per taglienti tenaci e tuttavia affilati, oltre che per i materiali con tendenza all'incollamento. Queste applicazioni sono molto diffuse e riguardano tutte le frese a candela e punte integrali e la maggior parte delle qualità per scanalatura, filettatura e fresatura. Le qualità con rivestimento PVD sono anche largamente utilizzate per applicazioni di finitura e come qualità dell'inserto centrale nella foratura.
RIVESTIMENTI JC – JP – JU
JC: rivestimento molto alto circa 8 micron (e' indicato per lavorazioni ad alta velocità. Sopportano molto bene il calore e riduce l'usura dell'inserto.
JP: rivestimento medio circa 4 micron (è indicato per velocità di lavorazione fino ad un massimo di 150/160 Metri. Rispettando i parametri hanno un'ottima resistenza all'usura.
