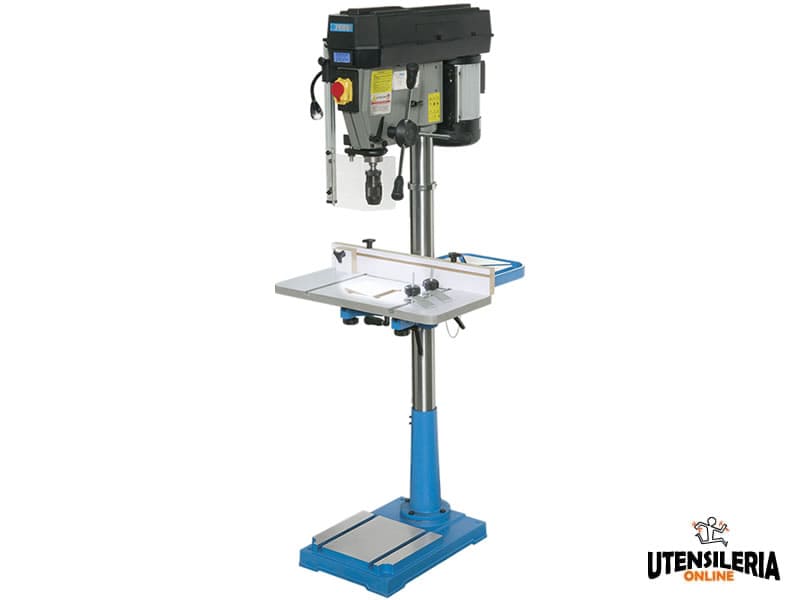

Il Trapano a Colonna (Art. 0512) è una macchina utensile creata per eseguire delle
semplici operazioni meccaniche, come:
- la foratura;
- l'alesatura e la lamatura.
La macchina è impiegata per eseguire tali lavorazioni su materiali differenti, variando l'utensile in
base alle operazioni da eseguire e al materiale di cui è costituito il pezzo da lavorare.

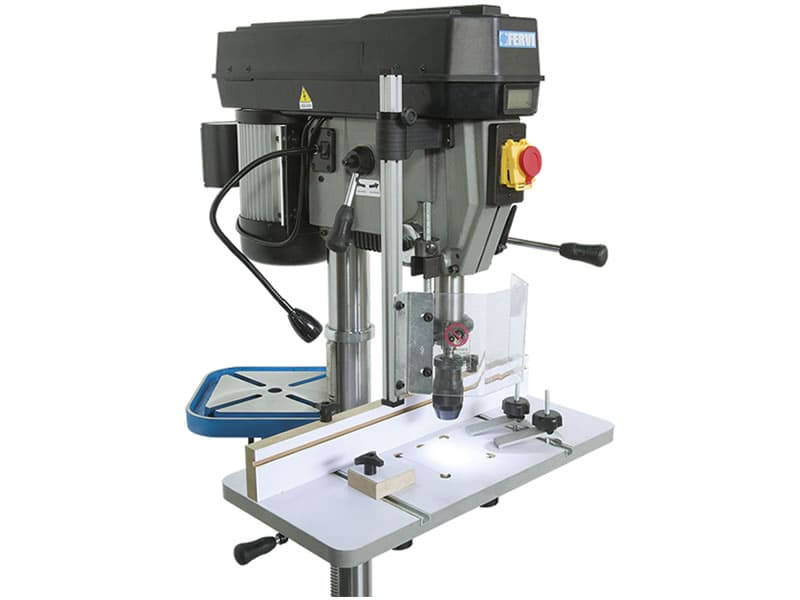

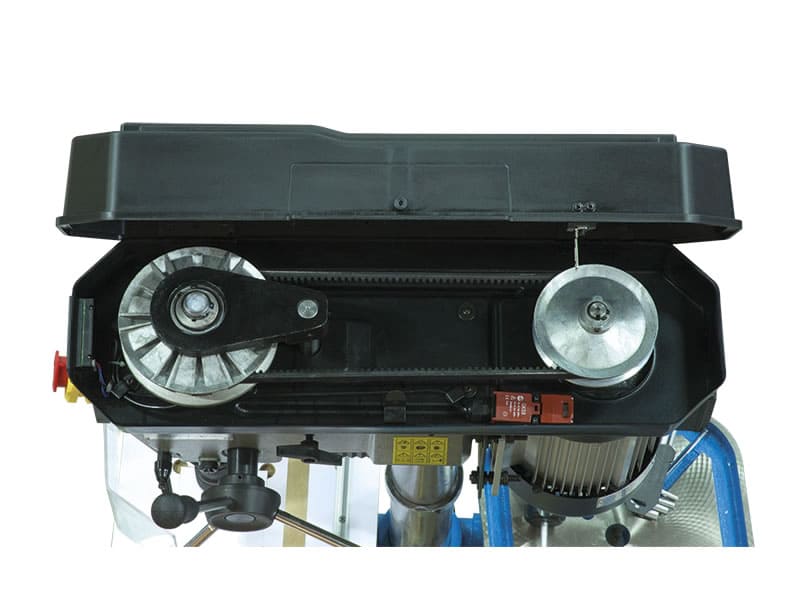

La macchina prevede infinite velocità di rotazione del mandrino. Il motore gira a velocità costante ed è dotata di un apposito sistema di trasmissione a cinghie per la variazione continua della velocità del mandrino. L'avanzamento dell'utensile è manuale. Inoltre, è presente una lampada di illuminazione della zona di lavoro.
IN DOTAZIONE:
- Trapano a colonna con trasmissione a cinghia
- Pulegge a velocità variabile

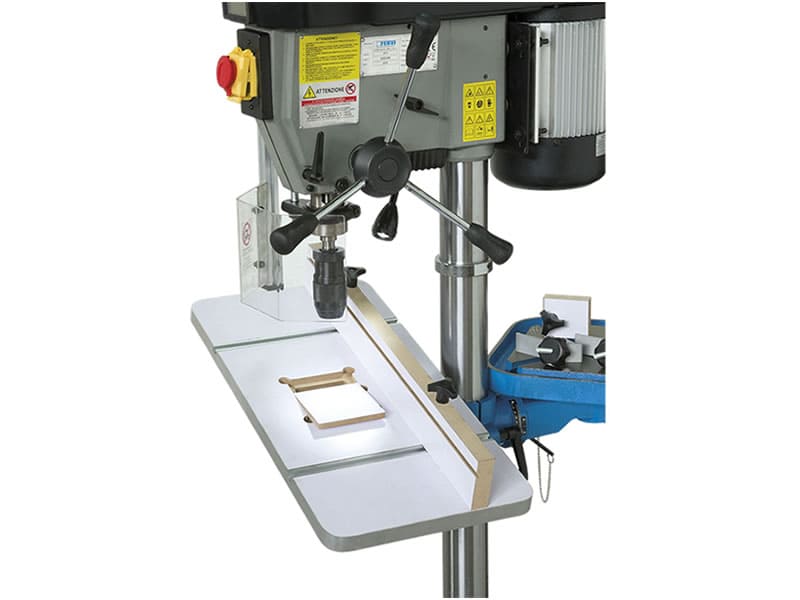

- Doppia tavola per lavori di officina e falegnameria

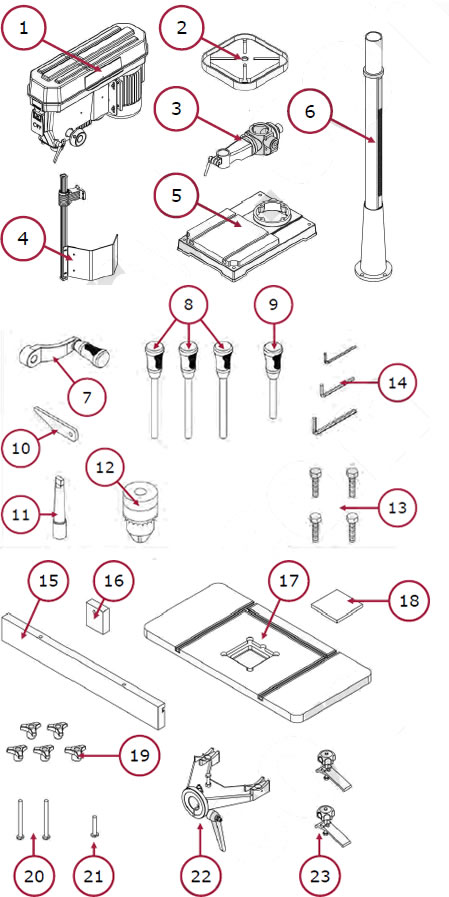

COMPONENTI DEL TRAPANO:
| N° |
Descrizione |
| 1 |
Assieme della testa |
| 2 |

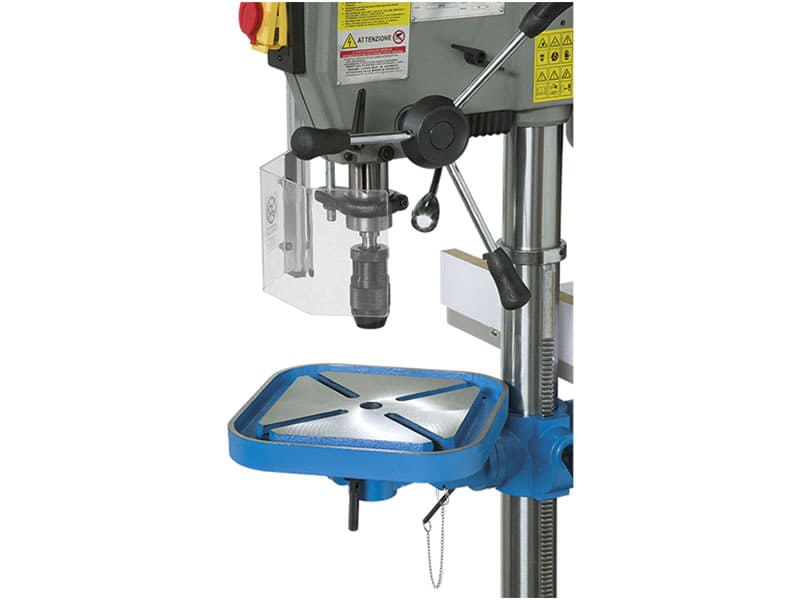

Tavola di lavoro in ghisa |
| 3 |
Supporto tavola in ghisa |
| 4 |
Protezione mandrino |
| 5 |
Base trapano |
| 6 |
Colonna |
| 7 |
Maniglia spostamento tavola |
| 8 |
Leve abbassamento mandrino |
| 9 |
Leva regolazione velocità |
| 10 |
Strumento rimozione mandrino |
| 11 |
Attacco per mandrino |
| 12 |
Mandrino |
| 13 |
Viti a testa esagonale |
| 14 |
Chiavi a brugola |
| 15 |
Guida laterale |
| 16 |
Stop della guida |
| 17 |
Tavola in legno |
| 18 |
Inserto della tavola |
| 19 |
Manopole |
| 20 |
Vite testa a T M8x90mm |
| 21 |
Vite testa a T M8x35mm |
| 22 |
Supporto tavola di legno |
| 23 |
Leve di blocco pezzo |
DETTAGLI TECNICI:
| Capacità di foratura su ghisa con preforo |
ø 25 mm |
| Capacità max di foratura su acciaio con preforo (s235jr) |
ø 20 mm |
| Capacità di foratura continua |
ø 16 mm |
| Motore monofase |
230 V 50 Hz 0.9 kW |
| Mandrino autoserrante CM |
2 - ø 16mm |
| Corsa del mandrino |
115 mm |
| Colonna |
ø 72 mm |
| Distanza asse mandrino - colonna |
190 mm |
| Velocità variabile |
420 - 1950 rpm |
| Area di lavoro della tavola per metalli |
305 x 305 mm |
| Area di lavoro della tavola per legno |
600 x 300 mm |
| Corsa tavola |
490 mm |
| Dimensioni |
610 x 830 x 1550 mm |
| Peso |
90 kg |
| Dimensioni imballo |
1150 x 500 x 300 mm |
| Codice EAN |
8012667276911 |
Per informazioni tecniche, contattate il nostro servizio clienti, il nostro staff di professionisti saprà consigliarvi per qualsiasi necessità.
