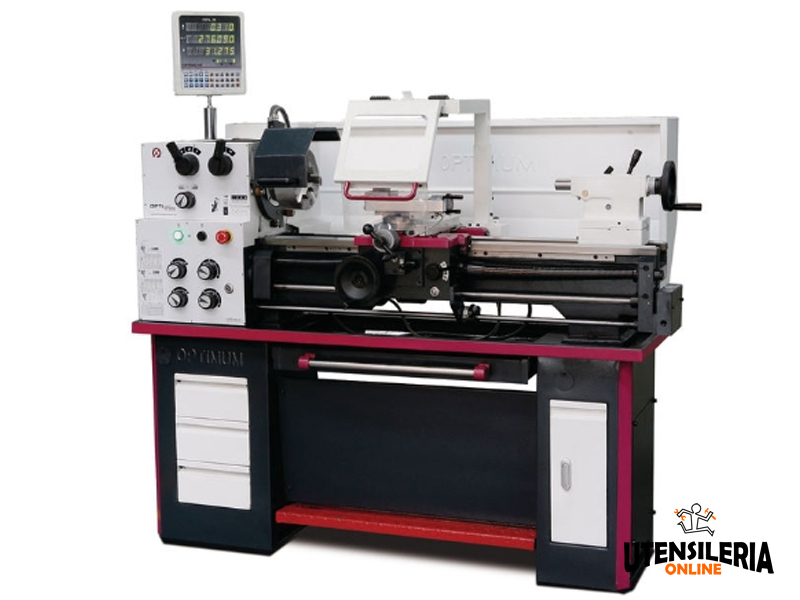

Tornio parallelo TH 3309 OPTIMUM con ingranaggi in bagno d'olio

Tornio parallelo TH 3309 OPTIMUM con ingranaggi in bagno d'olio
-14%
Optimum Maschinen
Listino10.125,00€
Risparmio- 14%
Prezzo8.711,37€

10.627,87€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8032819370441
  • Modello: 050OP2030
  • Prodotto da: Optimum Maschinen
  • Peso spedizione: 430kg.
  • Categoria: Torni Paralleli

Tornio parallelo di precisione Optimum TH 3309 con ingranaggi di avanzamento in bagno d'olio e motore da 1500 W 400V a 16 velocità. Distanza tra le punte di 800 mm. Altezza punte 165mm

  • Guide del bancale temprate e rettificate
  • Precisione di rotazione concentrica del naso mandrino ≤0,015 mm
  • Ingranaggi e alberi del cambio temprati e rettificati
  • Interruttore di protezione motore
  • Rotazione destra-sinistra
  • Copertura vite conduttrice
  • Disposizione arresto di emergenza con azionamento a pedale
  • Volantini di sicurezza con funzione di disinnesto per assi X e Z
  • Albero mandrino temprato e rettificato in bagno d'olio
  • Slitte lavorate di precisione e regolabili
  • Volantini con graduazione fine regolabile
  • Portautensili a quattro scomparti
  • Rotazione slitta superiore ± 90°

Il tornio parallelo Optimum modello TH 3309 possiede alcune caratteristiche principali che lo rendono ideale per l'utilizzo da parte di artigiani.

Il potente motore trifase da 1500 W a 400 V consente una velocità del mandrino tra 70 e 2.000 rpm. Le 16 velocità di regolazione permettono un'accurata precisione di selezione per adattarsi ai diversi metalli in lavorazione.

Il bancale prismatico è fortemente rinforzato, sottoposto a tempra per induzione e rettificato di precisione per conferirgli la massima solidità e stabilità.

Fornisce un ottima precisione di lavorazione con rotazione concentrica del naso mandrino < 0,015 mm e alla rotazione destra-sinistra selezionabile tramite leva di azionamento sul grembiale. Il volantino graduato consente inoltre regolazioni fini, divisione 0,04/0,02 mm.

La lampada a led integrata nella protezione torretta consente una perfetta illuminazione del pezzo in lavorazione. Basamento macchina montato e con vano porta oggetti sul lato destro.

Dotazione:

  • Bussola di riduzione CM 5 / CM 3
  • 2 contropunte fisse CM 3
  • Lunetta fissa Ø 19 - 70 mm
  • Lunetta mobile Ø 16 - 50 mm
  • Portautensili a 4 scomparti
  • Lampada macchina a LED
  • Set ingranaggi cambio
  • Chiavi di servizio
  • Autocentrante non incluso

Dati Tecnici

Altezza punte 165 mm
Distanza tra le punte 830 mm
Diametro tornibile bancale 330 mm
N° giri 70 ÷ 2.000 rpm
N° velocità 16
Diametro tornibile slitta trasversale 196 mm
Diametro tornibile su incavo 448 mm
Cono mandrino CM 5
Passaggio barra Ø 38 mm
Attacco mandrino Camlock DIN ISO 702 - 2 n° 4
Corsa slitta superiore 98 mm
Corsa slitta trasversale 164 mm
Cono contropunta CM 3
Diametro contropunta 32 mm
Corsa contropunta/cannotto 110 mm
Avanzamento longitudinale (32) 0,052 ÷ 1,392 mm/giro
Avanzamento trasversale (32) 0,014 ÷ 0,38 mm/giro
Filettatura a passo metrico (26) 0,4 ÷ 7 mm/giro
Filettatura pollici (34) 56 ÷ 4 fil./1”
Altezza attacco portautensili a quattro scomparti 25 mm
Potenza motore 1500 W 400V ~50 Hz
Dimensioni 1685 x 745 x 1320 mm (DPA 1.590)
