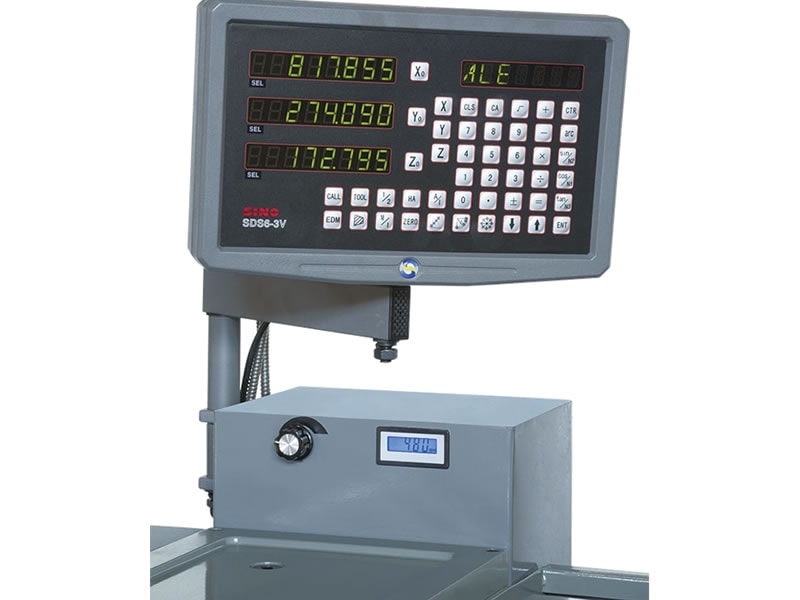

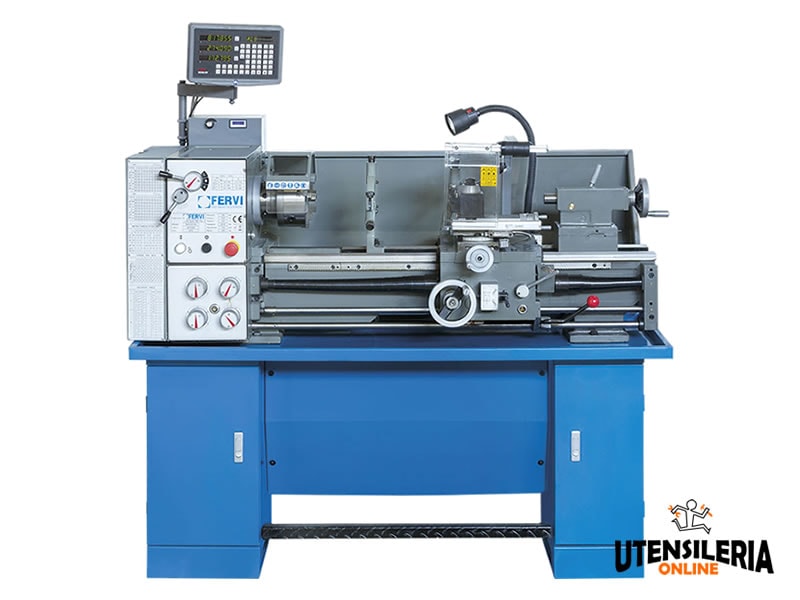

Tornio parallelo T940/230VI3A con visualizzatore a 3 assi, inverter e scatola ingranaggi semi norton
In dotazione compreso nel prezzo
- Volantino carrello
- Banco
- Regolatore velocità mandrino
- Coperchio laterale
- Quadro comandi
- Mandrino a 3 griffe
- Protezione
- Torretta
- Corsa trasversale torretta
- Blocco contropunta
- Freno del mandrino
- Interruttore generale
- Leve velocità mandrino
- Guide
- Volantino contropunta
- Spostamento longitudinale fine
- Vite madre
- Vel. avanzamenti automatici
- Vassoio
- Armadio
- Lunetta
- Leva avvio avanzamento automatico
- Display velocità mandrino
- Leva sel. verso rot. mandrino
- Lampada
Accessori inclusi nel prezzo
Mandrino autocentrante 3+3 ø 160mm
Piattaforma a 4 griffe indipendenti ø 200mm con perni
Contropunta fissa CM 5
Contropunta fissa CM 3
Contropunta rotante CM 3
Bussola di riduzione CM 5/3
Flangia ø 240mm
Lunetta mobile
Lunetta fissa
Freno a pedale
Comparatore di filettatura
Protezione vite madre

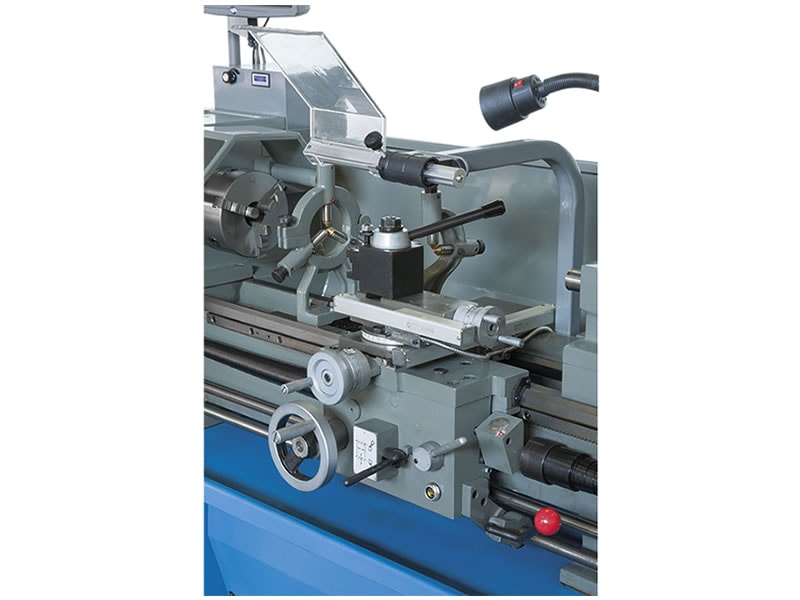

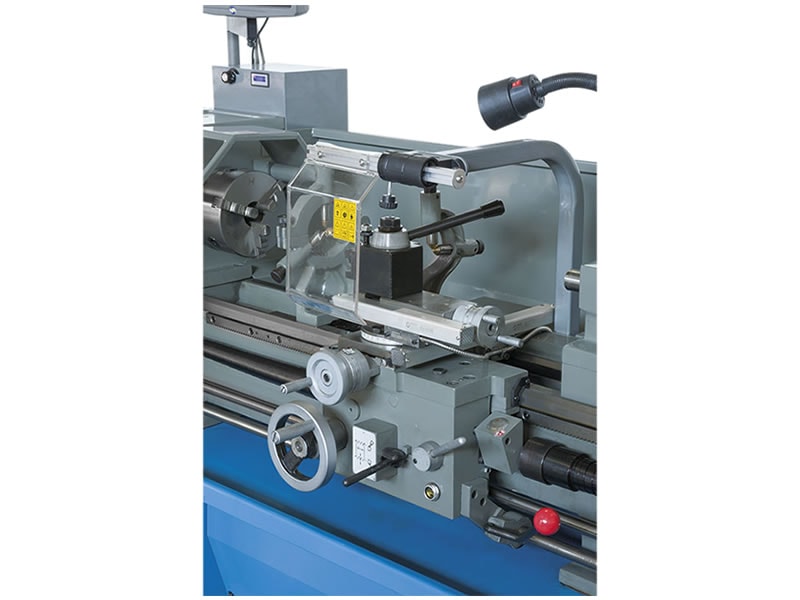

Protezione torretta

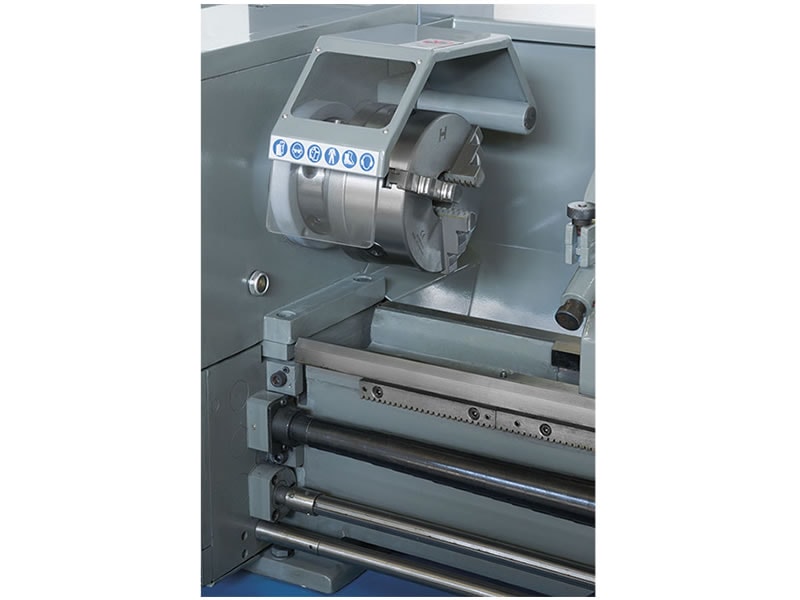

Protezione mandrino
Paraspruzzi posteriore
Torretta a cambio rapido T0AE
Lampada
Caratteristiche tornio Fervi
Il tornio parallelo con inverter (art.T940/230VI3A) è una macchina utensile, ad asse
orizzontale, per la lavorazione di materiali metallici attraverso asportazione di truciolo a
freddo. La macchina è a funzionamento manuale, in quanto può eseguire solo
movimenti su comando diretto dell'operatore.
La macchina può essere usata per le lavorazioni di:
- Tornitura cilindrica
- Tornitura conica
- Sfacciatura
- Profilatura
- Foratura
- Alesatura
- Filettatura
- Taglio / Troncatura
Nel tornio si individuano due gruppi fondamentali: il gruppo dell'albero mandrino e il gruppo scorrevole porta utensile.
DATI TECNICI
| Inverter giapponese con regolazione velocità mandrino |
70 ÷ 1700 rpm |
| Altezza punte |
160 mm |
| Diametro max sul banco |
320 mm |
| Diametro max sull'incavo |
460 mm |
| Diametro max sul carro |
180 mm |
| Distanza tra le punte |
940 mm |
| Cono albero CM |
5 |
| Passaggio barra |
38 mm |
| Attacco mandrino |
Camlock D1-4 |
| Avanzamenti longitudinali mm/giro |
0,053 ÷ 1,291 |
| Avanzamenti trasversali mm/giro |
0,011 ÷ 0,276 |
| Filettature metriche |
0,4 ÷ 7 mm |
| Filettature in pollici |
4 ÷ 60 TPI |
| Conicità contropunta CM |
3 |
| Motore trifase |
230V 1,5 kW |
| Alimentazione monofase |
200-240 V 50 / 60 Hz |
| Dimensioni tornio |
650 x 1570 x 1300 mm |
| Peso |
465 kg |
| Dimensioni imballo |
750 x 1640 x 1500 mm |
| Codice EAN |
8012667254346 |
Per informazioni tecniche, contattate il nostro servizio clienti, il nostro staff di professionisti saprà consigliarvi per qualsiasi necessità.
Manuale Fervi art.T940/230VI3A
