GPPH
Prezzo1.350,00€

1.647,00€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPHTR.EXPERT600D
  • Prodotto da: GPPH
  • Peso spedizione: 150kg.
  • Categoria: Tavoli da Saldatura

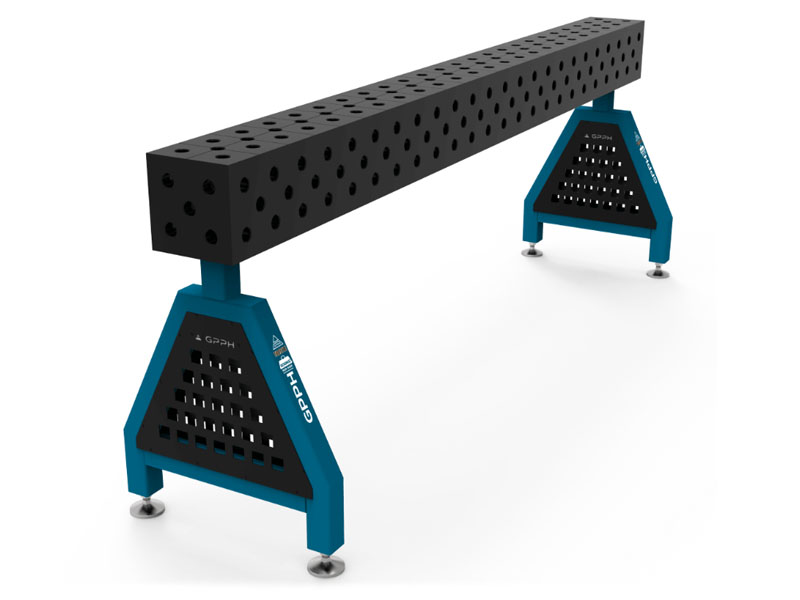

Supporto saldatura GPPH linea SteelExpert con sistema di fori 28mm, griglia diagonale da 100x100x50mm e carico massimo 2000 Kg (1000 Kg per lato).
Disponibile online in 7 diverse lunghezze: 60cm, 80cm, 100cm, 120cm, 150cm, 200cm e 240cm

I supporti per saldatura della linea SteelExpert sono uno strumento sviluppato da GPPH per massimizzare la flessibilità di lavorazione e l'ergonomia di tutti quei saldatori che si sono già affidati ai suoi tavoli di saldatura.

Come ogni elemento della serie SteelExpert, anche questi supporti per saldatura sono stati sviluppati per garantire le massime prestazioni e durata in qualsiasi applicazione. Il piano del tavolo, spesso 25 mm e dotato di fitte nervature, costituisce una base solida, stabile e resistente alle deformazioni, ideale per progetti avanzati di saldatura e lavorazione dei metalli in cui sono richieste forza e precisione eccezionali.

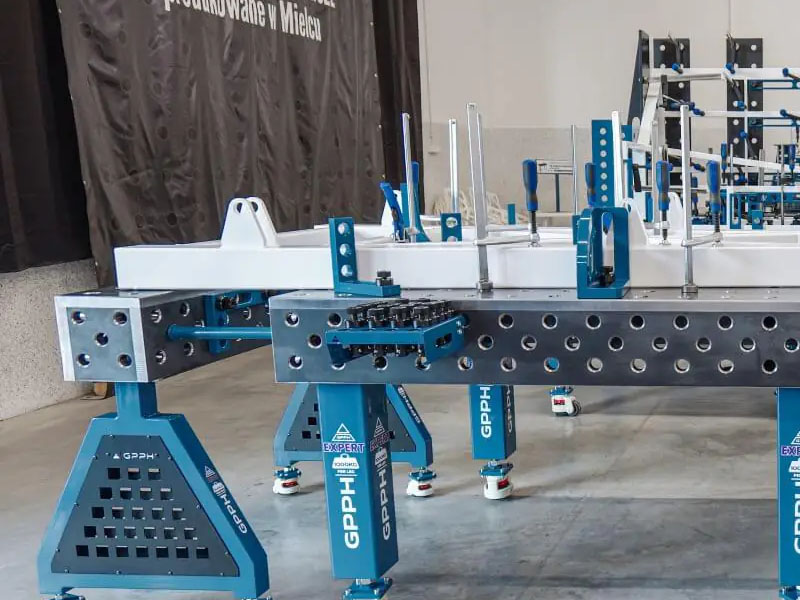

Utilizzabile in molti settori e scopi, il supporto di saldatura SteelExpert risulta essere il modo più semplice ed economico per estendere l'area di lavoro del proprio tavolo di saldatura, consentendo di lavorare in sicurezza anche su composizioni sovradimensionate rispetto al proprio banco.

Un altro incredibile vantaggio nell'aggiungere questi supporti alla tua linea di strumenti per la saldatura è sicuramente la migliore ergonomia di lavoro. Questi infatti consentono di adattare la postazione di lavoro al pezzo in lavorazione permettendo di lavorare in condizioni più confortevoli, riducendo la fatica e la tensione muscolare.

La loro robusta struttura fornisce un'elevata stabilità durante la saldatura, andando ad eliminare il rischio di incidenti e di conseguenza migliorare la sicurezza sul lavoro.

Sistema fori 28mm Gambe con piedini Planarità

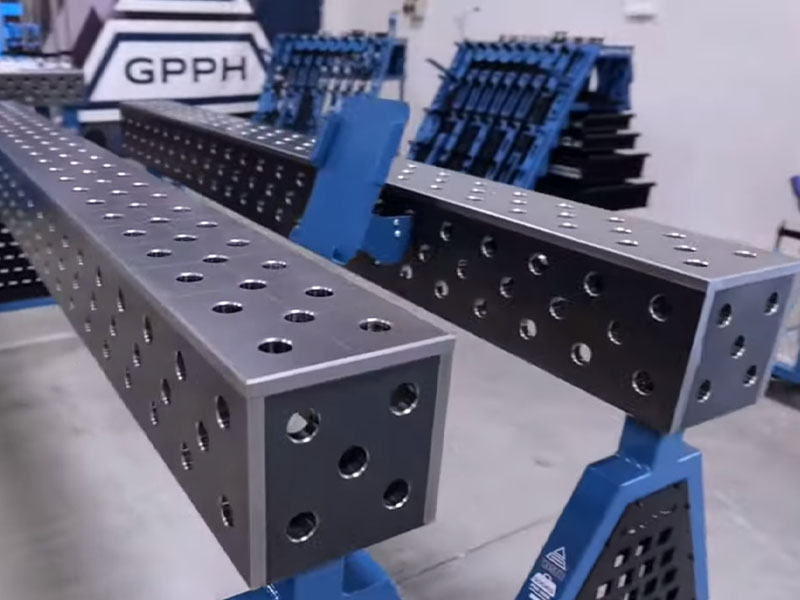

Dettaglio supporto per saldatura linea SteelExpert GPPH

Vantaggi & Caratteristiche

Gambe in tubolare con profilo 120x120x4 mm

Spessore piano 25 mm

Costruzione stabile e massiccia in acciaio S355J2+N

Eccellente conduttività elettrica per condizioni ottimali di saldatura

Fori diametro ø 28 mm predisposti in griglia da 100 x 100 mm con diagonali

3 linee di fori nelle fasce laterali alte 200 mm

Perfetta planarità con un margine di solo +/- 0,3 mm

Piedini per la massima stabilità ed un facile livellamento

Rinforzi interni saldati per una maggiore stabilità

Massima qualità nelle lavorazioni

Tolleranza inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Dati tecnici SteelExpert Trestle

Lunghezza 60 - 80 - 100 - 120 - 150 - 200 - 240 cm
Spalle laterali 200 mm
Portata 2000 Kg (1000Kg per lato)
N° Gambe 2
Profilo gambe 120 x 120 x 4 mm
Diametro fori 28 mm
Spessore piano 25 mm
Griglia 100 x 100 x 50 mm

Sistema fori da 28 mm su griglia 100x100mm con diagonali

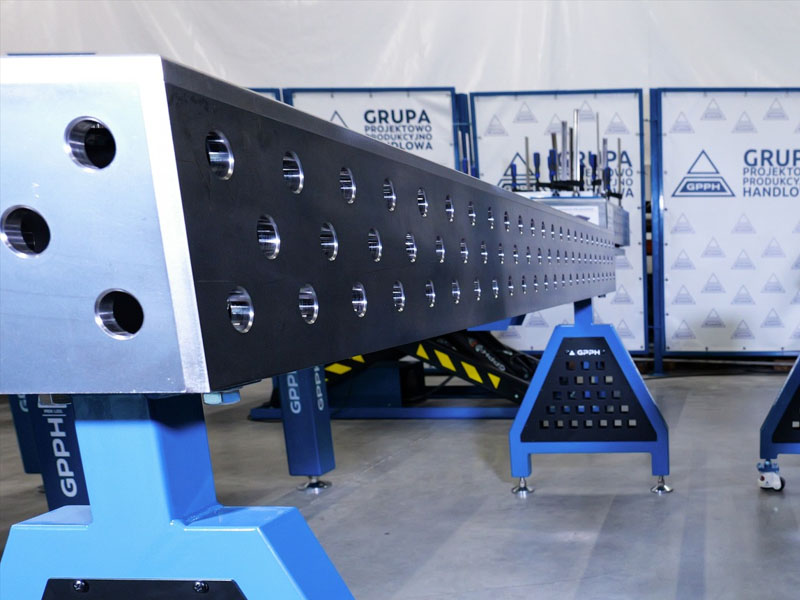

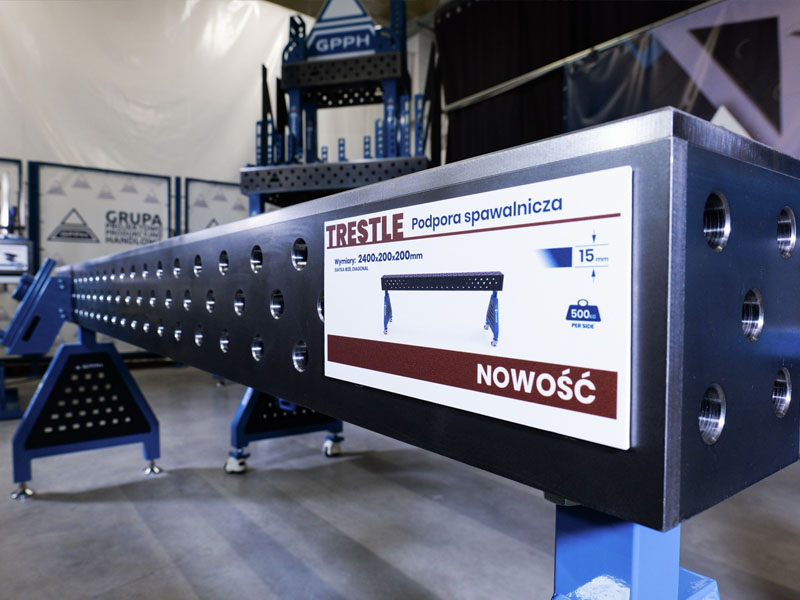

Dettaglio griglia fori supporto saldatura SteelExpert GPPH

I supporti per saldatura SteelExpert sono tutti dotati di fori da 28 mm predisposti in una griglia 100 x 100 mm con diagonale.

Questo è il sistema più performante quando ci si occupa della saldatura di elementi pesanti ed ingombranti. Il foro da 28 mm permette infatti il posizionamento di elementi di bloccaggio più robusti in modo da avere un fissaggio solido anche su componenti di grandi dimensioni. Questo sistema è versatile e funzionerà bene per qualsiasi tipo di lavoro di saldatura.

La presenza di fori aggiuntivi lungo le diagonali del grigliato offre una maggiore flessibilità e opzioni di fissaggio degli utensili. Una scelta eccellente per progetti specifici ed esigenze diverse.

I fori sono fresati e smussati in modo da facilitare il posizionamento preciso della struttura e il montaggio degli utensili di serraggio. Questo si traduce in una maggiore produttività e qualità del lavoro.

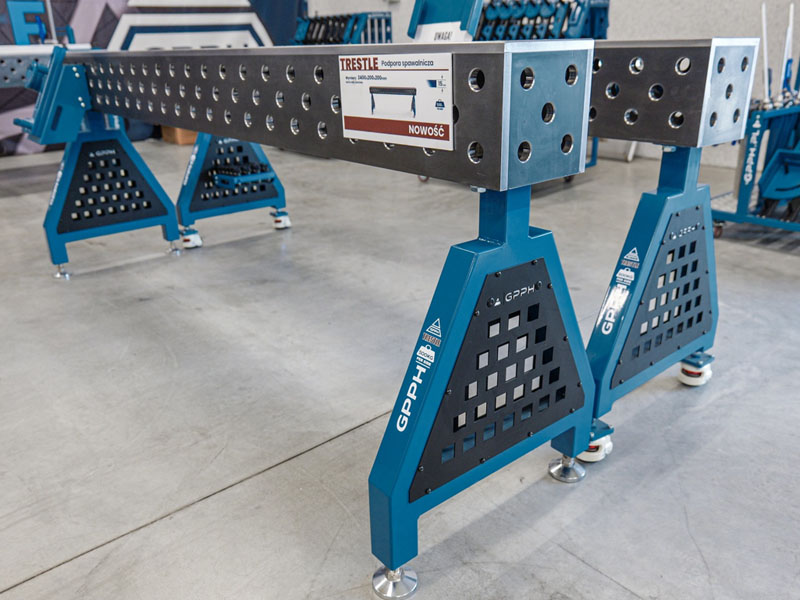

Gambe con piedi per la massima stabilità

Le gambe dei supporti della linea SteelExpert sono costituite da un solido profilo 120 x 120 x 4 mm, in modo da garantire la massima affidabilità e stabilità durante la saldatura e l'assemblaggio.

In questa versione le gambe sono dotate di piedini livellabili. Questa è un'ottima opzione per chi vuole sviluppare una postazione di lavoro fissa e stabile. Il piede fornisce una presa sicura sulla superficie d'appoggio, consentendo di focalizzarsi sulle operazioni di saldatura ed assemblaggio.

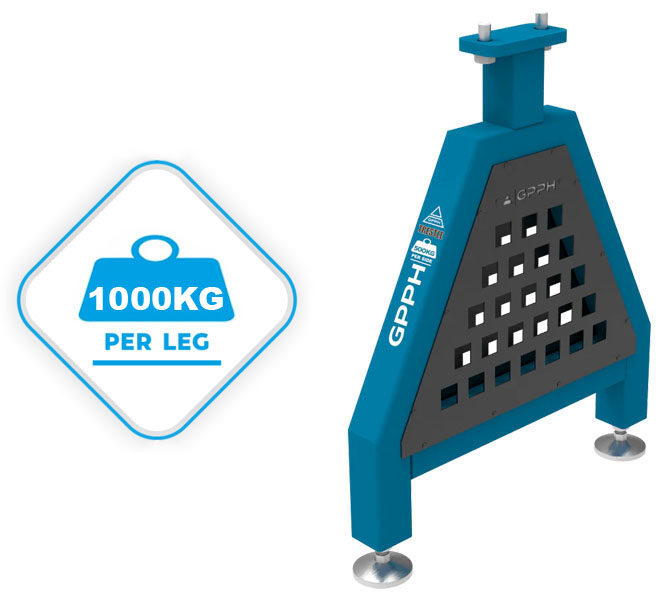

Le gambe dei supporti per saldatura SteelExpert garantiscono una capacità di carico massima di 1000 Kg per lato.

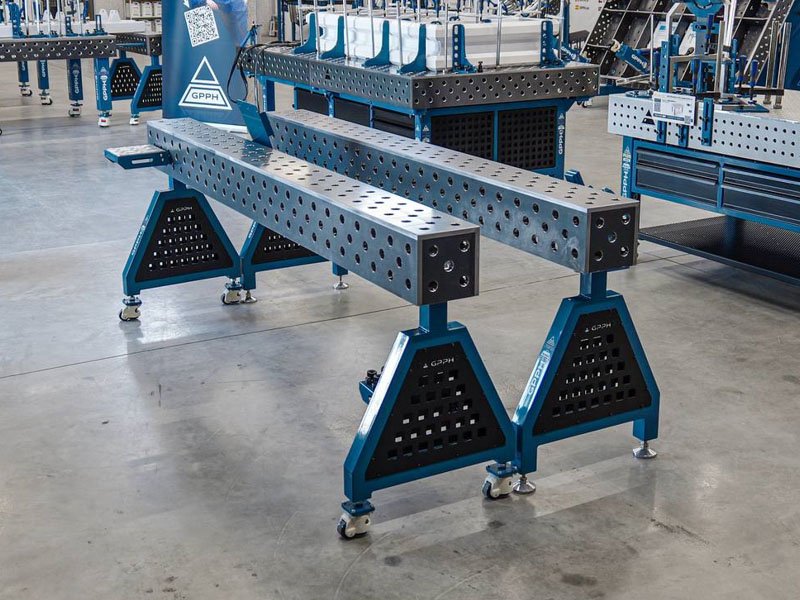

Dettaglio gambe base supporto saldatura GPPH
Dettaglio gambe base supporto saldatura SteelExpert GPPH

Perfetta planarità per lavorazioni di massima qualità e precisione

Come i tavoli GPPH, anche i supporti per saldatura si contraddistinguono per la loro robusta e fitta nervatura del piano. Questa risulta essere fondamentale per ottenere una superficie di lavoro perfettamente piana, confermata da una tolleranza di planarità di soli ± 0,3 mm sull'intera dimensione del piano

In questo modo il supporto di saldatura sarà in grado di mantenere la sua perfetta geometria per un lungo periodo di tempo, indipendentemente dall'intensità del lavoro e dai carichi a cui è sottoposto.

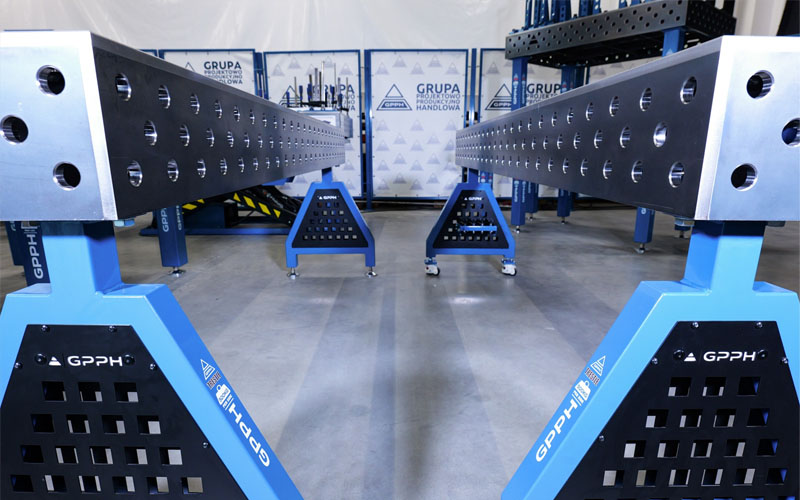

Dettaglio planarità supporto per saldatura SteelExpert GPPH
misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°

Analisi FEA tavolo saldatura SteelExpert GPPH

Analisi FEA

L'uso di una distribuzione lineare delle nervature, in cui vi è una nervatura ogni 400 mm di lunghezza laterale, consente una distribuzione uniforme delle sollecitazioni.

Di conseguenza, la struttura del tavolo di saldatura mantiene la stabilità e non subisce deformazioni puntiformi.

Caratteristiche a Confronto

Indeciso su quale supporto per saldatura sia più adatto alle tue esigenze? Qui sotto troverai una tabella che mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.

SteelEco SteelPlus SteelMax SteelExpert
Planarità tavolo ±0,5 mm ±0,3 mm ±0,3 mm ±0,3 mm
Bordi fresati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm 25 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe 60 x 60 mm 80 x 80 mm 100 x 100 mm 120 x 120 mm
Capacità di carico 250 Kg per lato 500 Kg per lato 700 Kg per lato 1000 Kg per lato

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
