GPPH
Prezzo5.775,00€

7.045,50€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPHTXWT.PLUSM1510
  • Prodotto da: GPPH
  • Peso spedizione: 568kg.
  • Categoria: Tavoli da Saldatura

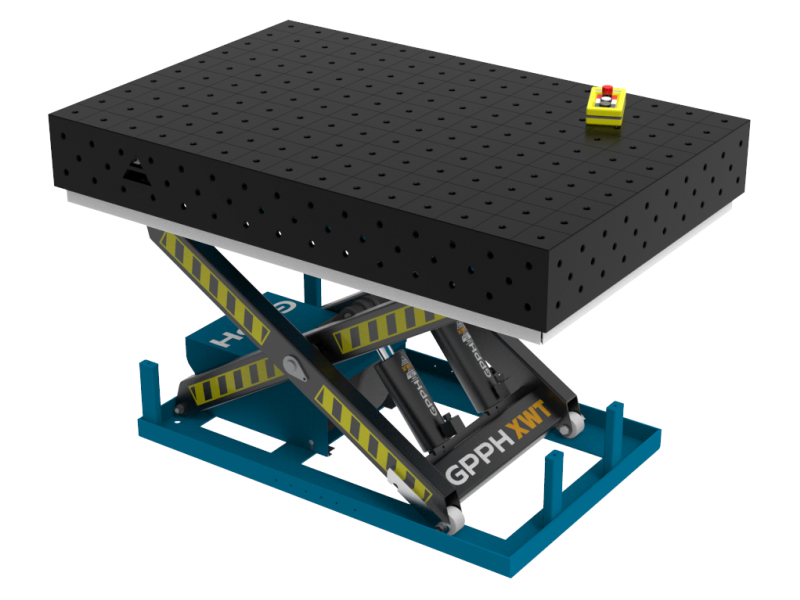

Tavolo da saldatura linea SteelPlus 1500x1000 mm con sistema di fori 16mm, in versione con sistema di sollevamento idraulico. Capacità di carico di 1600 Kg

Ampiamente utilizzato nelle officine e nel settore della carpenteria metallica, è un ottimo alleato per chi impiega molte ore di lavoro nella lavorazione e saldatura dei pezzi in metallo.

Questi, oltre a semplificata la produzione di singoli artefatti, velocizzano la realizzazione di prototipi e pezzi in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.

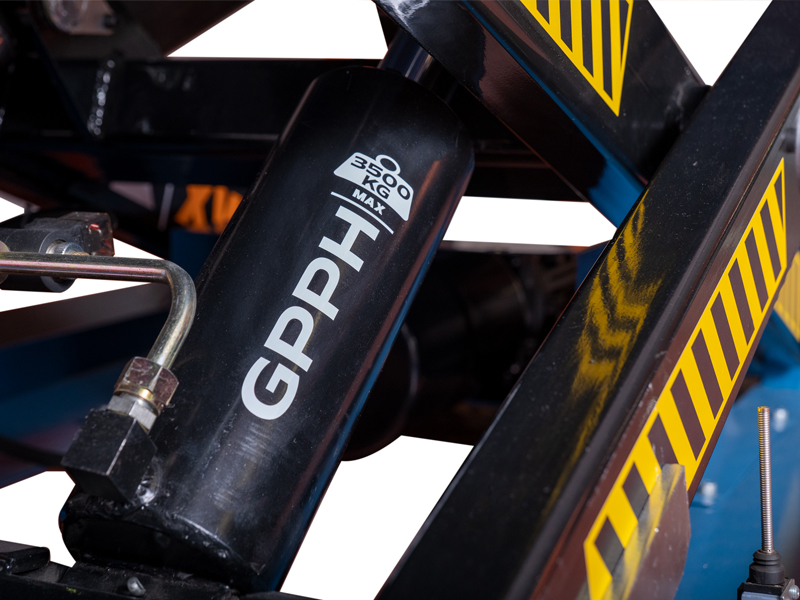

In questa nuovissima versione il banco SteelPlus di GPPH è stato dotato di sistema di sollevamento idraulico che consente un regolazione da 460 a 1150 mm di altezza.

Questa soluzione offre un elevata flessibilità sia per il carico/scarico dei pezzi sia durante la saldatura facilitando l'accesso alla parte superiore del manufatto, specialmente in composizioni ingombranti che sviluppano principalmente in verticale.

L'altezza può essere facilmente regolata tramite il telecomando. Il sistema di stop di emergenza è posizionato al di sotto delle spalle laterali del tavolo lungo tutto il perimetro, basterà premere il profilo in alluminio per arrestare immediatamente il movimento del tavolo.

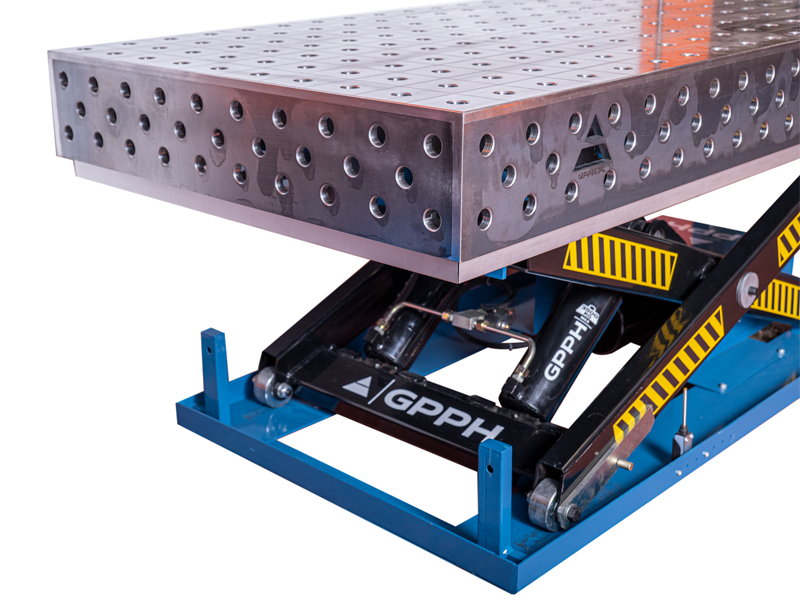

Dettaglio tavolo da saldatura GPPH linea SteelPlus elevatore

Vantaggi & Caratteristiche

Perfetta planarità del tavolo [+/- 0,5mm]

Spessore piano 12 mm

Costruzione stabile in acciaio S355J2+N

Nervature di rinforzo saldate

Fori diametro ø 16 mm pensati per un facile montaggio

Sollevamento idraulico da 460 a 1150 mm

Tempo di sollevamento del carico in 20/25 secondi

Scala incisa in griglia da 100x100mm sia sul piano che nella spalla laterale

Blocco di sicurezza lungo tutto il perimetro

Massima qualità nelle lavorazioni

Alimentato da un potente motore trifase da 2.2 kW

Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Dati tecnici SteelPlus Elevatore 1500x1000 mm

Portata 1600 Kg
Diametro fori 16 mm
Griglia fori 100 x 100 mm
Spalle laterali 200 mm
Spessore piano 12 mm
Dimensione della base 1220 x 785 mm
Altezza regolabile piano 460 - 1150 mm
Tempo di sollevamento del carico 20 - 25 secondi
Potenza motore 2.2 kW 400V
Planarità +/- 0,5 mm

Perfetta planarità con un margine di solo +/- 0,5mm

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°

Caratteristiche a Confronto

Scegli la gamma di tavoli per saldatura più adatta alle tue necessità.

SteelEco Idraulico SteelPlus Idraulico SteelMax Idraulico
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe Idrauliche Idrauliche Idrauliche
Bordi piano di lavoro fresati
superficie tavolo saldatura SteelPlus idraulico GPPH

Realizzato con attenzione al dettaglio e materiali di prima qualità

Realizzato con acciaio S355J2+N accuratamente selezionato, a seconda del lotto il piano di lavoro può essere in tonalità di blu o grigio scuro.

Questo non influisce in alcun modo sulla qualità o capacità strutturale del tavolo e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

Effettuando la decapatura per uniformare il tavolo renderebbe la superficie troppo luminosa il che provocherebbe al flash di saldatura di rimbalzare e rendere più difficile la lavorazione. Allo stesso modo, uniformare la superficie tramite vernici, ridurrebbe la conduttività elettrica.

Il tavolo è rivestito con una soluzione che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l'adesione di schizzi di saldatura al tavolo.

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.

Gamma completa di accessori di fissaggio per banco da saldatura GPPH
