GPPH
Prezzo9.440,00€

11.516,80€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPHTXWT.EXP.150148
  • Prodotto da: GPPH
  • Peso spedizione: 950kg.
  • Categoria: Tavoli da Saldatura

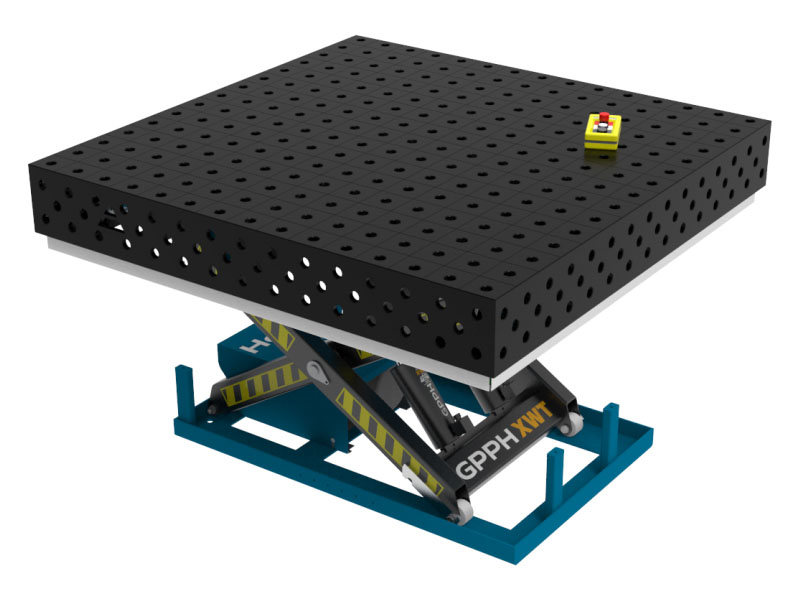

Tavolo da saldatura linea SteelExpert 1500 x 1480 mm con sistema di fori 28mm, griglia da 100x100mm, carico massimo 1.200 Kg e sistema di sollevamento idraulico che ne consente la regolazione in altezza tra 480 e 1450 mm

I tavoli per saldatura GPPH serie SteelExpert, realizzati in acciaio S355J2+N, sono garanzia di qualità per quanto riguarda prestazioni, durata e capacità di carico consentito. Risultano essere il partner ideale per chi lavora costantemente alla produzione di elementi pesanti, macchine edili, gru, così come per il lavoro nell'industria navale o ferroviaria.

Il piano del tavolo, spesso 25 mm e dotato di fitte nervature, costituisce una base solida, stabile e resistente alle deformazioni, ideale per progetti avanzati di saldatura e lavorazione dei metalli in cui sono richieste forza e precisione eccezionali.

In questa nuovissima versione il banco SteelExpert di GPPH è stato dotato di sistema di sollevamento idraulico che consente la regolazione del piano di lavoro tramite telecomando da 480 a 1450 mm di altezza.

Questa soluzione offre un elevata flessibilità sia per il carico/scarico dei pezzi sia durante la saldatura facilitando l'accesso alla parte superiore del manufatto, specialmente in composizioni ingombranti che sviluppano principalmente in verticale.

Il sistema di stop di emergenza è posizionato al di sotto delle spalle laterali del tavolo lungo tutto il perimetro, in questo modo tramite una leggera pressione sul profilo in alluminio si potrà arrestare immediatamente il movimento del tavolo.

Sistema fori 28mm Sollevamento idraulico Planarità

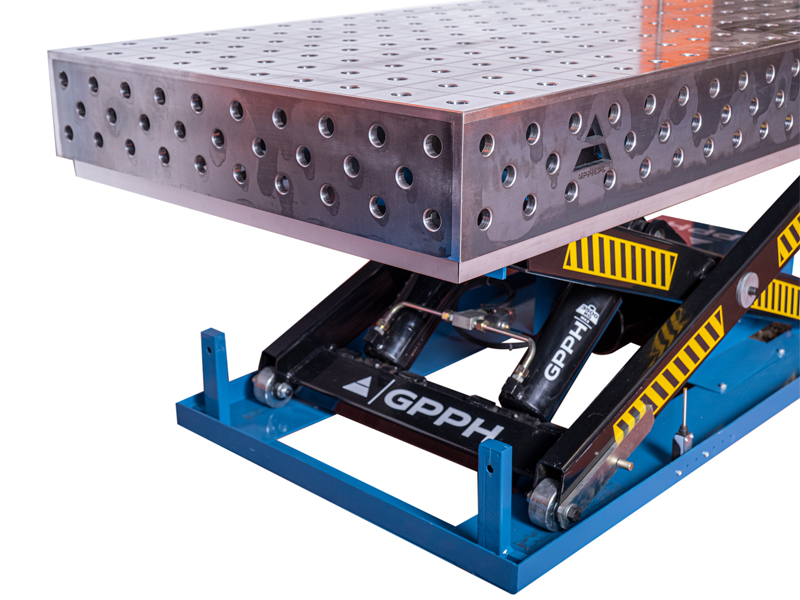

Dettaglio tavolo da saldatura GPPH linea SteelExpert elevatore

Vantaggi & Caratteristiche

Perfetta planarità del tavolo [+/- 0,5mm]

Spessore piano 25 mm

Costruzione stabile in acciaio S355J2+N

Nervature di rinforzo orizzontali e verticali

Fori diametro ø 28 mm predisposti in griglia 100 x 100 mm

Sollevamento idraulico da 480 a 1450 mm

Tempo di sollevamento del carico in 20-25 secondi

Blocco di sicurezza lungo tutto il perimetro

Massima qualità nelle lavorazioni

Classe di protezione IP54

Alimentato da un potente motore trifase da 2.2 kW

Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Dati tecnici SteelExpert Elevatore 1500x1480 mm

Portata 1200 Kg
Diametro fori 28 mm
Griglia fori 100 x 100 mm
Spalle laterali 200 mm
Spessore piano 25 mm
Dimensione della base 1220 x 785 mm
Altezza regolabile piano 480 - 1450 mm
Tempo di sollevamento del carico 20 - 25 secondi
Potenza motore 2.2 kW 400V
Planarità +/- 0,5 mm

Sistema fori da 28 mm su griglia 100x100mm

Dettaglio griglia fori tavolo saldatura SteelExpert GPPH

I tavoli per saldatura SteelExpert sono tutti dotati di fori da 28 mm predisposti in una griglia 100 x 100 mm.

Questo è il sistema più versatile, ideale per strutture saldate pesanti ed ingombranti. Il foro da 28 mm permette infatti il posizionamento di elementi di bloccaggio più performanti in modo da avere un fissaggio solido anche su componenti di grandi dimensioni. Questo sistema è versatile e funzionerà bene per qualsiasi tipo di lavoro di saldatura.

I fori sono fresati e smussati in modo da facilitare il posizionamento preciso della struttura e il montaggio degli utensili di serraggio. Questo si traduce in una maggiore produttività e qualità del lavoro.

Sistema di sollevamento idraulico

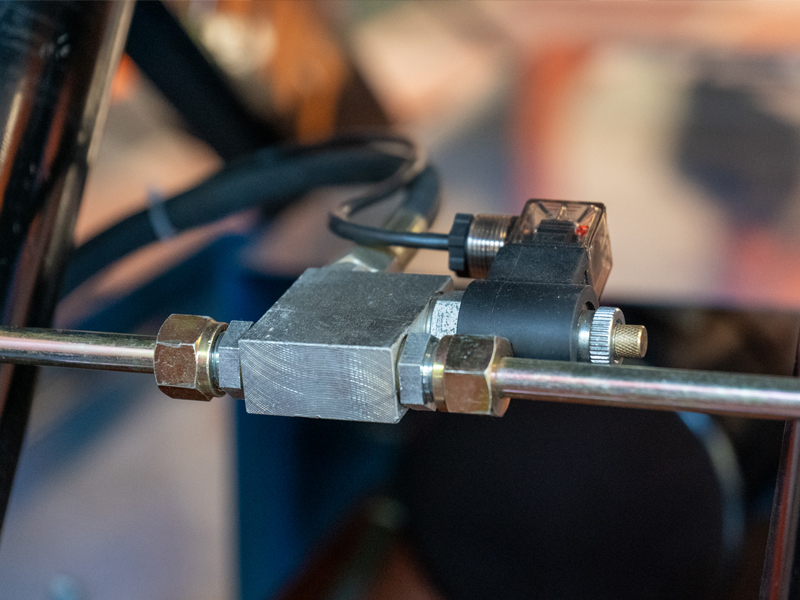

Dettaglio sistema di sollevamento idraulico tavolo saldatura SteelExpert GPPH

Con un'alimentazione di 400 V e una rotazione di 1400 giri al minuto, i tavoli da saldatura SteelExpert possono sollevare e abbassare il piano del tavolo in modo rapido ed efficace.

Il sollevatore è dotato di classe di protezione IP54, che garantisce un'efficace protezione contro la polvere e l'acqua, fondamentale negli ambienti difficili delle officine. Inoltre, la classe di isolamento F assicura un funzionamento sicuro e riduce al minimo il rischio di surriscaldamento dell'unità.

Il sollevatore dimostra non solo prestazioni elevate, ma anche durata e affidabilità per un lungo periodo di utilizzo. È un dispositivo indispensabile che consente di regolare il piano di saldatura in modo fluido e preciso.

Planarità con un margine di solo +/- 0,5mm, lavorazioni di massima qualità e precisione

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°

Caratteristiche a Confronto

Indeciso su quale supporto per saldatura sia più adatto alle tue esigenze? Qui sotto troverai una tabella che mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.

SteelEco Idraulico SteelPlus Idraulico SteelMax Idraulico SteelExpert Idraulico
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm 25 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe Idrauliche Idrauliche Idrauliche Idrauliche
Bordi piano di lavoro fresati

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
