GPPH
Prezzo3.319,00€

4.049,18€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPHTWT.EXP.120120
  • Prodotto da: GPPH
  • Peso spedizione: 395kg.
  • Categoria: Tavoli da Saldatura

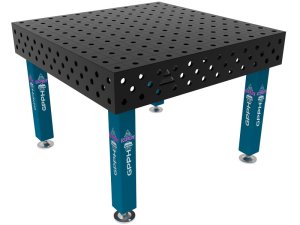

Tavolo da saldatura linea SteelExpert 1200x1200 mm con sistema di fori 28mm, griglia da 100x100mm e carico massimo 4.000Kg (1.000Kg per gamba). Gambe regolabili da 880 a 930 mm.

I tavoli per saldatura GPPH serie SteelExpert, realizzati in acciaio S355J2+N, sono garanzia di qualità per quanto riguarda prestazioni, durata e capacità di carico consentito. Risultano essere il partner ideale per chi lavora costantemente alla produzione di elementi pesanti, macchine edili, gru, così come per il lavoro nell'industria navale o ferroviaria.

Il piano del tavolo, spesso 25 mm e dotato di fitte nervature, costituisce una base solida, stabile e resistente alle deformazioni, ideale per progetti avanzati di saldatura e lavorazione dei metalli in cui sono richieste forza e precisione eccezionali.

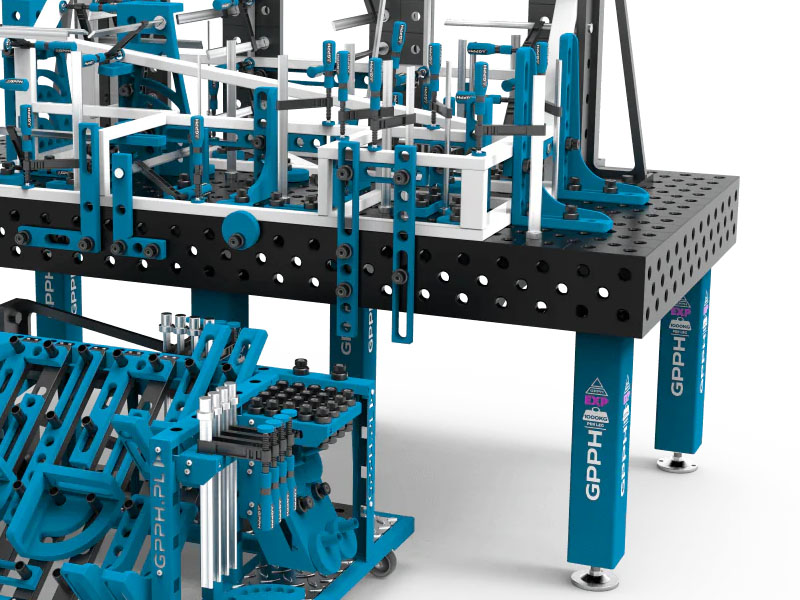

Il design modulare consente l'unione di più tavoli, aumentando così l'area di lavoro per effettuare semplici costruzioni 2D ma anche lavorazioni più complesse e di grandi dimensioni.

Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio nella produzione in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.

Sistema fori 28mm Gambe con piedini Planarità

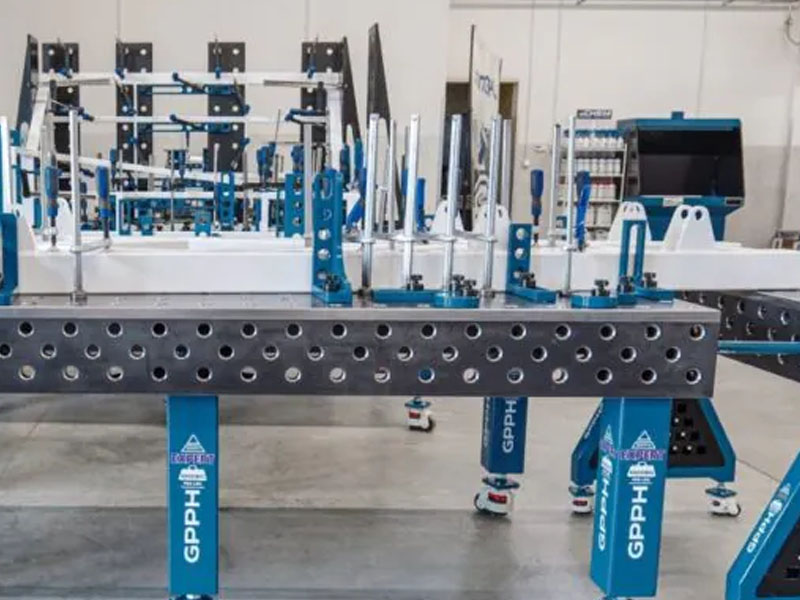

Dettaglio tavolo da saldatura linea SteelExpert GPPH

Vantaggi & Caratteristiche

Gambe in tubolare alto con profilo 120x120mm

Spessore piano 25 mm

Costruzione stabile e massiccia in acciaio S355J2+N

Eccellente conduttività elettrica per condizioni ottimali di saldatura

Fori diametro ø28 mm predisposti in griglia da 100 x 100 mm

3 linee di fori nelle fasce laterali alte 200 mm

Altezza regolabile del piano da 880-930mm

Perfetta planarità con un margine di solo +/- 0,3mm

Piedini per la massima stabilità ed un facile livellamento

Rinforzi interni saldati per una maggiore stabilità

Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Dati tecnici SteelExpert 1200x1200mm

Spalle laterali 200 mm
Portata 4000 Kg (1000Kg per gamba)
N° Gambe 4
Profilo Gambe 120 x 120 mm
Altezza regolabile piano 880 - 930 mm
Diametro fori 28 mm
Spessore piano 25 mm
Griglia 100 x 100 mm

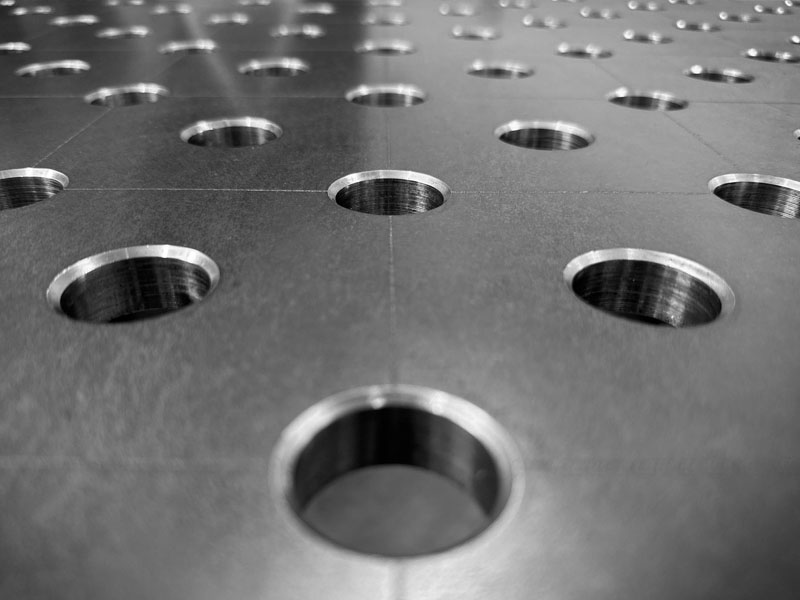

Sistema fori da 28 mm su griglia 100x100mm

Dettaglio griglia fori tavolo saldatura SteelExpert GPPH

I tavoli per saldatura SteelExpert sono tutti dotati di fori da 28 mm predisposti in una griglia 100 x 100 mm.

Questo è il sistema più versatile, ideale per strutture saldate pesanti ed ingombranti. Il foro da 28mm permette infatti il posizionamento di elementi di bloccaggio più performanti in modo da avere un fissaggio solido anche su componenti di grandi dimensioni. Questo sistema è versatile e funzionerà bene per qualsiasi tipo di lavoro di saldatura.

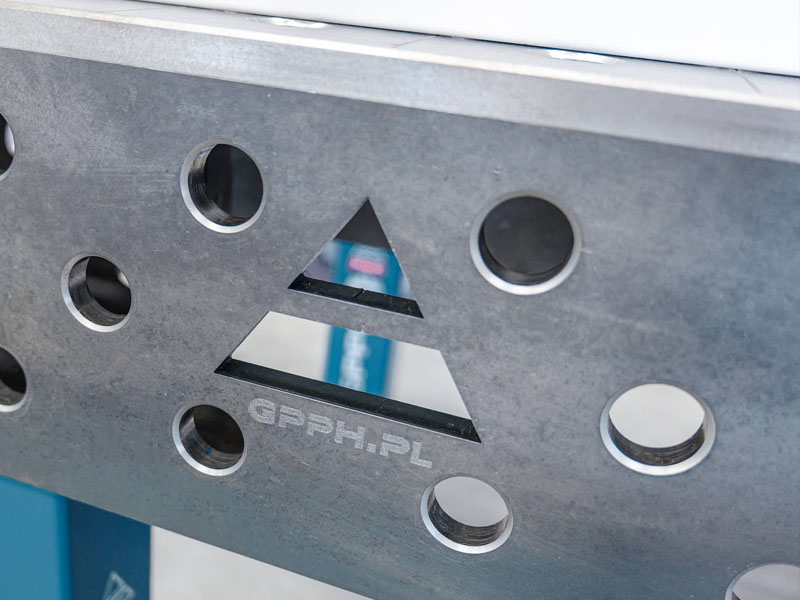

I fori sono fresati e smussati in modo da facilitare il posizionamento preciso della struttura e il montaggio degli utensili di serraggio. Questo si traduce in una maggiore produttività e qualità del lavoro.

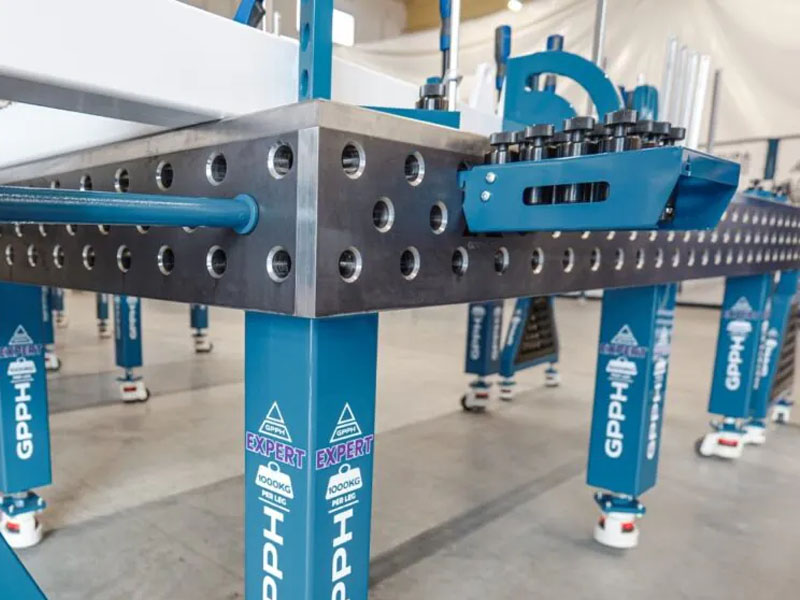

Gambe con piedi per la massima stabilità

Nella serie di tavoli SteelExpert, le gambe sono costituite da un solido profilo 120 x 120 mm, in modo da garantire la massima affidabilità e stabilità durante la saldatura e l'assemblaggio.

In questa versione le gambe sono dotate di piedini livellabili. Questa è un'ottima opzione per chi necessita di una postazione di lavoro fissa e stabile. Il piede fornisce una presa sicura sulla superficie d'appoggio, consentendoti di concentrarti sulla saldatura e sull'assemblaggio di precisione.

Ognuna delle 4 gambe dei tavoli da saldatura SteelExpert assicura una capacità di carico di 1.000 Kg, per una portata massima di 4.000 Kg.

Dettaglio gambe base tavolo saldatura SteelExpert GPPH
Dettaglio gambe base tavolo saldatura SteelExpert GPPH
Dettaglio planarità tavolo per saldatura SteelExpert GPPH

Perfetta planarità per lavorazioni di massima qualità e precisione

Uno dei principali punti di forza dei tavoli di saldatura SteelExpert è la robusta e fitta nervatura del piano del tavolo. Questa svolge il delicato compito di rinforzare, fornire stabilità durante il lavoro e protegge dalle deformazioni.

Per questo i tavoli da saldatura SteelExpert sono in grado di mantenere la loro perfetta geometria per un lungo periodo di tempo, indipendentemente dall'intensità del lavoro e dai carichi.

L'utilizzo di tali nervature è inoltre fondamentale per ottenere una superficie di lavoro perfettamente piana. Una tolleranza di planarità di soli ±0,3 mm sull'intera dimensione del piano del tavolo conferma l'eccellente lavorazione e l'attenzione ai dettagli.

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°

Analisi FEA tavolo saldatura SteelExpert GPPH

Analisi FEA

L'uso di una distribuzione lineare delle nervature, in cui vi è una nervatura ogni 400 mm di lunghezza laterale, consente una distribuzione uniforme delle sollecitazioni.

Di conseguenza, la struttura del tavolo di saldatura mantiene la stabilità e non subisce deformazioni puntiformi.

Caratteristiche a Confronto

Indeciso su quale supporto per saldatura sia più adatto alle tue esigenze? Qui sotto troverai una tabella che mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.

SteelEco SteelPlus SteelMax SteelExpert
Planarità tavolo ±0,5 mm ±0,3 mm ±0,3 mm ±0,3 mm
Bordi fresati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm 25 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe 60 x 60 mm 80 x 80 mm 100 x 100 mm 120 x 120 mm
Capacità di carico 250 Kg per gamba 500 Kg per gamba 700 Kg per gamba 1000 Kg per gamba

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
