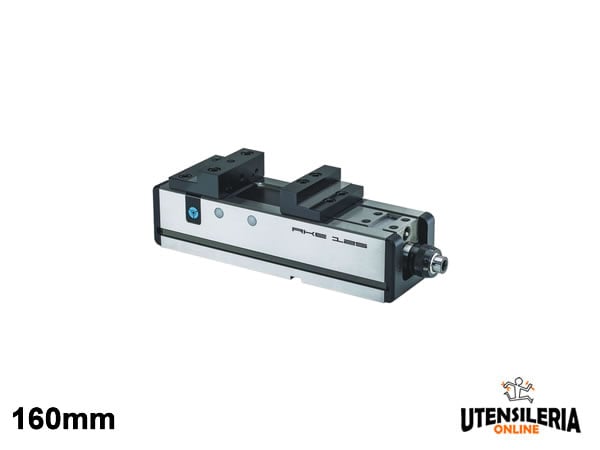

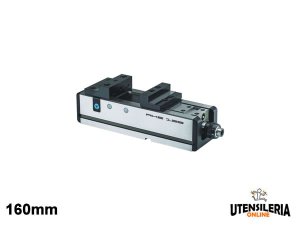

Morsa con moltiplicatore di forza meccanico orizzontale RKE 160mm

Morsa con moltiplicatore di forza meccanico orizzontale RKE 160mm
Morsa con moltiplicatore di forza meccanico orizzontale RKE 160mm
Morsa con moltiplicatore di forza meccanico orizzontale RKE 160mm
Rohm
Prezzo4.961,25€

6.052,73€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: ROH404000160
  • Prodotto da: Rohm
  • Peso spedizione: 79kg.
  • Categoria: Morse e Strettoi

Morsa con moltiplicatore di forza meccanico orizzontale per macchine utensili cnc tipo RKE, 160mm

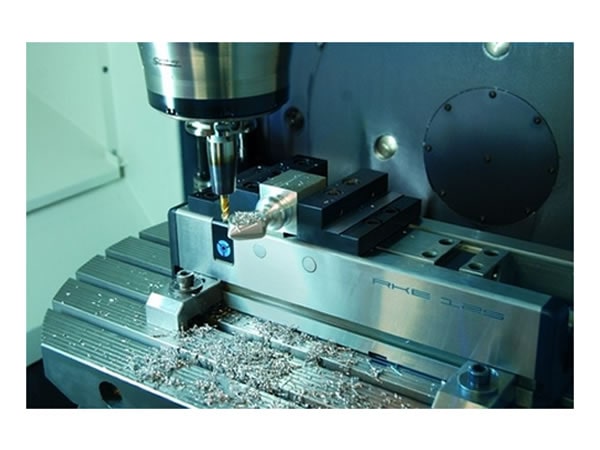

La morsa RKE è particolarmente adatta per l'uso su centri di lavoro. Dotata di corpo in acciaio con protezione da introduzione trucioli.

La morsa della misura di 160mm dispone di sistema di serraggio meccanico con trasmettitore di potenza, azionato manualmente. Lubrificazione centrale delle guide e della madrevite.

VANTAGGI:

  1. La robusta protezione del truciolo impedisce ai trucioli di penetrare.
  2. Guidare il mandrino con preregolazione della forza di serraggio.
  3. Superficie di serraggio per artigli di serraggio.
  4. Lubrificazione centrale di guide e filettatura del mandrino.
  5. Filetto per guida angolare di fissaggio.

CARATTERISTICHE TECNICHE:

  1. Robusto corpo in acciaio con guide temprate e rettificate su tutti i lati.
  2. Scivolo di serraggio lungo con scanalature trasversali, temprato su tutti i lati, superfici funzionali rettificate.
  3. Fori filettati per il recupero di tutte le ganasce di serraggio ROHM con larghezza della bocca 125/160mm.

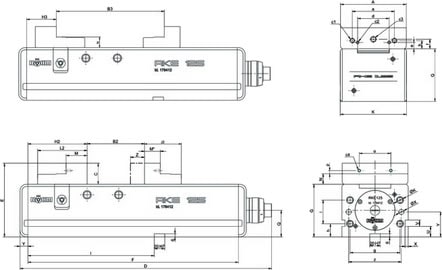

dettagli morsa con moltiplicatore ROHM

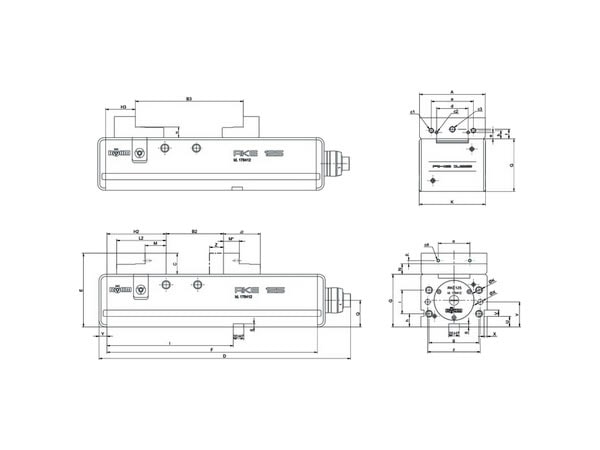

DETTAGLI TECNICI:

Codice ROH404000160
mm 160
B2 0-320 mm
B3 131-451 mm
C 50 mm
D 618 mm
F 530 mm
G-0,02 115 mm
H2 130 mm
H3 64 mm
J2 97 mm
K 162 mm
L2 98 mm
M 34 mm
N-0,01 25 mm
U 20 mm
V 12 mm
W 2x102,5 mm
X 10 mm
Y 15 mm
Z 117 mm
a 100 mm
b 19,6 mm
c1 M8x14
c2 M5x9
c3 M10x18
d 80 mm
e 12 mm
F 20 mm
g 125 mm
k M16x25
l 200 mm
z 135 mm
Forza di serraggio kN 60
