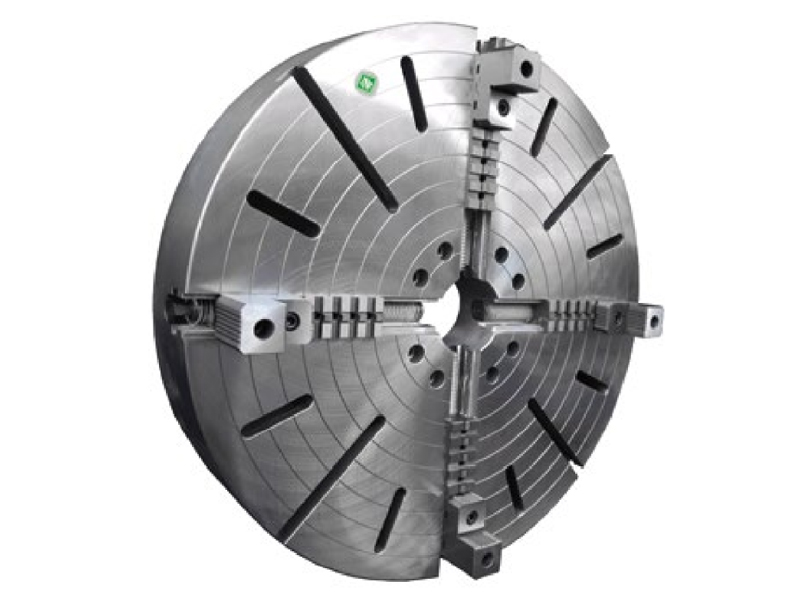

Piattaforma a 4 griffe indipendenti Fial 312K con attacco a flangia, 315-1250mm

Piattaforma a 4 griffe indipendenti Fial 312K con attacco a flangia, 315-1250mm
-15%
Fial
Listino1.155,00€
Risparmio- 15%
Prezzo981,75€

1.197,74€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA
  • Modello: HOL312K0315
  • Prodotto da: Fial
  • Peso spedizione: 50kg.
  • Categoria: Mandrini Per Tornio Manuale

Piattaforma Fial 312K a 4 griffe indipendenti con attacco a flangia. Disponibile con diametro da 315 a 1250 mm. Fornito completo di una serie di morsetti base, blocchetto duro reversibile e chiave.

Diametro da 315 a 1250 mm

Struttura in ghisa sferoidale per misure fino a 800mm

Struttura in acciaio per misure 1000/1250mm

Attacco a flangia

Sistema di fissaggio a 4 griffe indipendenti

Elevata flessibilità nel bloccaggio del pezzo

Ideale per bloccaggio elementi irregolari

La piattaforma a 4 griffe indipendenti 312K di Fial è uno strumento utilizzato per fermare i pezzi che devono essere lavorati e viene montato su macchine per la lavorazione dei metalli, come il tornio.

In base alla dimensione la piattaforma viene realizzata in due diversi materiali: per misure fino a 800mm di diametro viene utilizzata la ghisa sferoidale mentre per le misure 1000/1250mm la struttura viene realizzata in acciaio.

Entrambe le soluzioni sono state concepite e pensate per garantire precisione, robustezza, durabilità e alta potenza di bloccaggio.

Il sistema di fissaggio a 4 griffe indipendenti garantisce una grande flessibilità di bloccaggio permettendo il fissaggio di pezzi circolari, a sezione irregolare o poligonale con un numero di lati divisibile per quattro.

Disponibile in diverse misure

Codice D A C d L E F G H Peso
HOL312K0315 315 mm 175 mm 7 mm 80 mm 95 mm 40 mm 100 mm 133 mm 4xM16 50 Kg
HOL312K0400 400 mm 200 mm 10 mm 100 mm 105 mm 49,8 mm 129 mm 171,4 mm 4xM16 63 Kg
HOL312K0500 500 mm 270 mm 12 mm 125 mm 120 mm 59,8 mm 152,5 mm 235 mm 4xM20 105 Kg
HOL312K0630 630 mm 270 mm 12 mm 160 mm 140 mm 59,8 mm 177 mm 235 mm 4xM20 165 Kg
HOL312K0800 800 mm 250 mm 12 mm 210 mm 145 mm 70,8 mm 202 mm 300 mm 8xM20 315 Kg
HOL312K1000 1000 mm 320 mm 15 mm 180 mm 152 mm 89 mm 240 mm 370 mm 8xM20 550 Kg
HOL312K1200 1250 mm 285 mm 25 mm 180 mm 165 mm 89 mm 240 mm 330,2 mm 8xM24 900 Kg

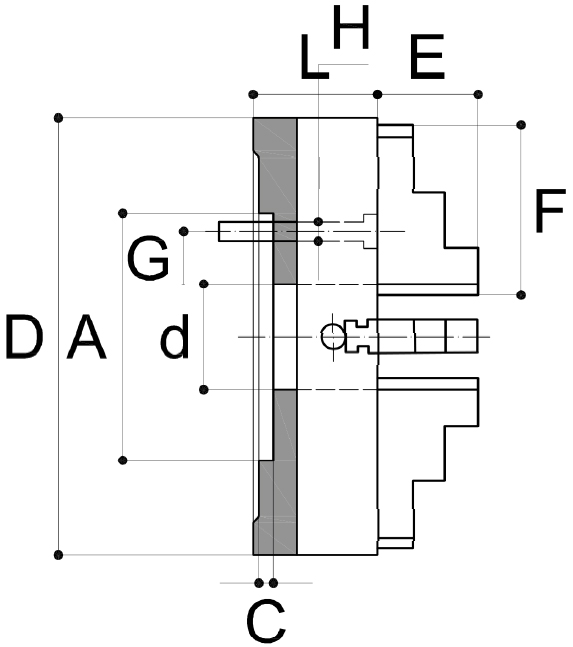

Schema tecnico piattaforma indipendente a 4 griffe Fial 312K
