Bloccaggio rapido verticale 548 Destaco base di fissaggio dritta 11100N

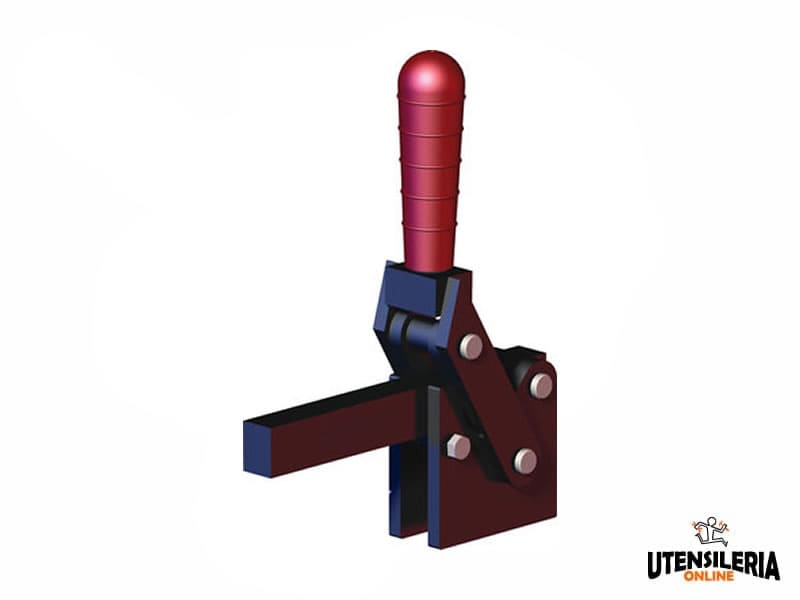

Sistema di serraggio verticale 548 di Destaco con base di fissaggio piegata e braccio pieno ideale per applicazioni gravose.

Questa serie di modelli è estremamente robusta, le attività di serraggio per impieghi gravosi sono facilmente soddisfatte e la gestione approssimativa non è un problema per questa serie. I morsetti verticali per impieghi gravosi sono quindi particolarmente adatti per applicazioni di saldatura e fresatura.

Il bloccaggio rapido 548 è in grado di generare una forza di ritegno di 11100 N con ampie guide del braccio per una fornire una maggiore stabilità.

Le guide a barre larghe forniscono un maggiore sostegno laterale mentre i perni e le boccole sono in acciaio temprato per garantire una lunga durata. La barra di fissaggio forgiata può essere tagliata, lavorata o saldata per poter essere adattata a qualsiasi tipo di applicazione.

Dati Tecnici

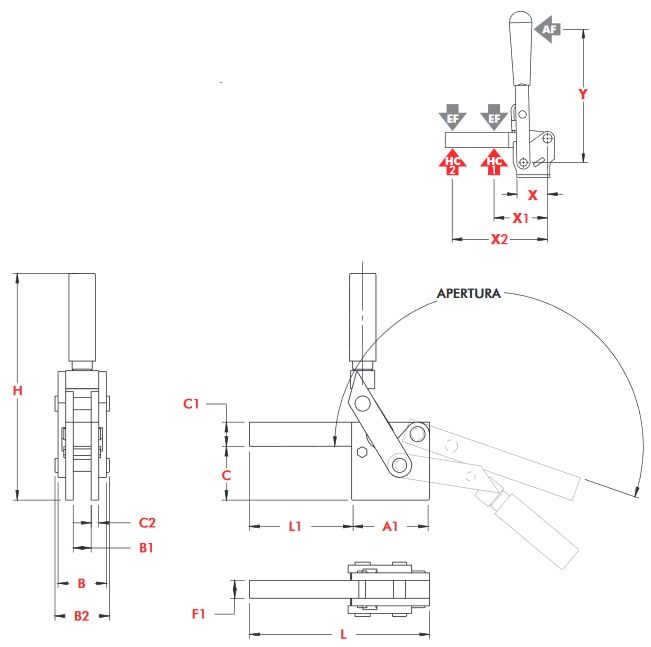

Dimensioni bloccaggio

Modo d'uso:

• La leva di serraggio si apre in modo tale da liberare completamente il piano di lavoro, così che il pezzo in lavorazione possa essere estratto e/o disposto nell'attrezzatura senza difficoltà.


• È sufficiente un piccolo spostamento della leva di comando per avvicinare la leva di serraggio al pezzo in lavorazione. La disposizione dei tre perni, mostra chiaramente che la forza esercitata dalla leva di serraggio è trasmessa alla leva di comando.


• Quando i tre perni sono allineati, viene raggiunta la massima forza di serraggio (punto morto della leva). L'intensità della forza esercitata sull'attrezzo dipende essenzialmente da:
  1) Forza esercitata sulla leva di comando.
  2) Posizione della vite di pressione sulla leva di serraggio.


• Se nella posizione di serraggio, il punto morto della leva viene superato di un certo limite, la leva di serraggio si ferma con un arresto fisso raggiungendo così un serraggio sicuro ed irreversibile. La forza che l'attrezzo in posizione chiusa può ricevere senza subire deformazioni permanenti viene denominata forza di ritegno Fh. Questa è una grandezza caratteristica per ogni attrezzo di serraggio e dipende dalla grandezza (dimensioni, geometria) di ogni singolo attrezzo.
