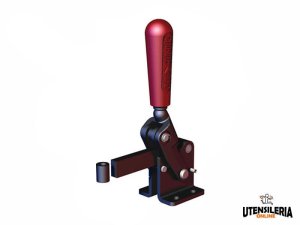

Bloccaggio rapido verticale 533-L Destaco base di fissaggio piegata 7000N

Sistema di serraggio verticale 533-L di Destaco con base di fissaggio piegata e braccio pieno ideale per applicazioni gravose.

Questa serie di modelli è estremamente robusta, le attività di serraggio per impieghi gravosi sono facilmente soddisfatte e la gestione approssimativa non è un problema per questa serie. I morsetti verticali per impieghi gravosi sono quindi particolarmente adatti per applicazioni di saldatura e fresatura.

Il bloccaggio rapido 553-L è in grado di generare una forza di ritegno di 7000 N con ampie guide del braccio per una fornire una maggiore stabilità. I perni e le boccole sono in acciaio temprato per garantire una lunga durata. I bracci pieni sono lavorabili per poter essere adattati all’esigenze applicative.

Dati Tecnici

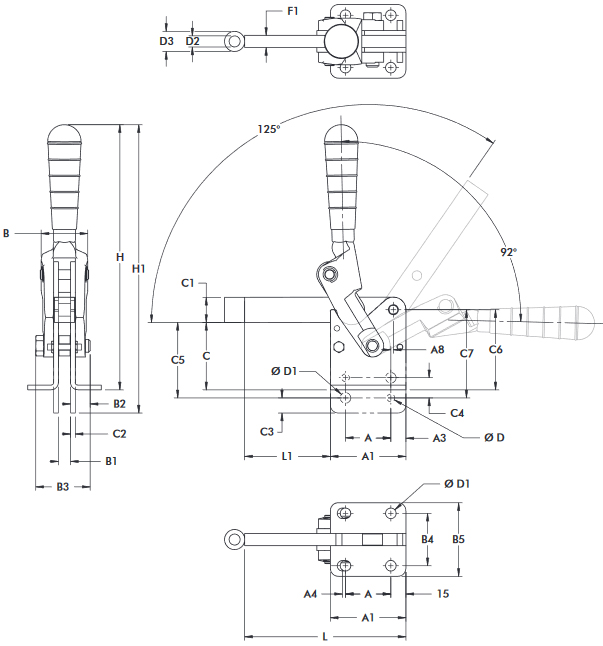

Dimensioni bloccaggio

Modo d'uso:

• La leva di serraggio si apre in modo tale da liberare completamente il piano di lavoro, così che il pezzo in lavorazione possa essere estratto e/o disposto nell'attrezzatura senza difficoltà.


• È sufficiente un piccolo spostamento della leva di comando per avvicinare la leva di serraggio al pezzo in lavorazione. La disposizione dei tre perni, mostra chiaramente che la forza esercitata dalla leva di serraggio è trasmessa alla leva di comando.


• Quando i tre perni sono allineati, viene raggiunta la massima forza di serraggio (punto morto della leva). L'intensità della forza esercitata sull'attrezzo dipende essenzialmente da:
  1) Forza esercitata sulla leva di comando.
  2) Posizione della vite di pressione sulla leva di serraggio.


• Se nella posizione di serraggio, il punto morto della leva viene superato di un certo limite, la leva di serraggio si ferma con un arresto fisso raggiungendo così un serraggio sicuro ed irreversibile. La forza che l'attrezzo in posizione chiusa può ricevere senza subire deformazioni permanenti viene denominata forza di ritegno Fh. Questa è una grandezza caratteristica per ogni attrezzo di serraggio e dipende dalla grandezza (dimensioni, geometria) di ogni singolo attrezzo.
