Bloccaggio rapido verticale 2002-U Destaco base di fissaggio piegata 2700N

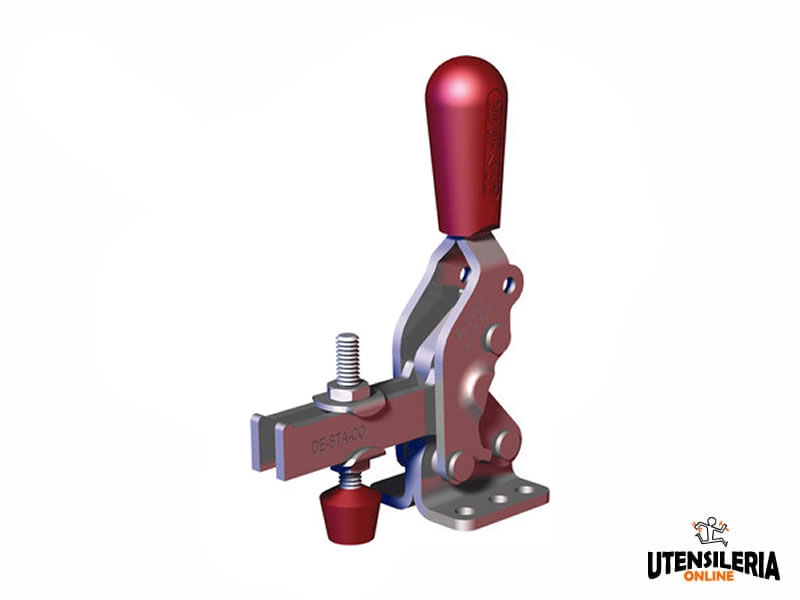

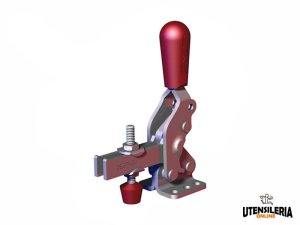

Sistema di serraggio verticale 2002-U di Destaco è il morsetti di nuova generazione con capacità tre volte superiore rispetto ai modelli precedenti

Servendosi del principio a ginocchiera la maniglia ruota e si posiziona sotto il piano di montaggio in modo tale da liberare completamente il piano di lavoro, così che il pezzo in lavorazione possa essere estratto e/o disposto nell'attrezzatura senza difficoltà.

Il bloccaggio rapido 2002-U è in grado di generare una forza di ritegno di 2700 N. L'impugnatura più lunga fornisce ampio spazio libero per la mano per una maggiore sicurezza. Il braccio di serraggio ad U consente la regolazione in lunghezza del mandrino per una maggiore versatilità.

Le boccole zigrinate nei punti chiave consentono un fissaggio stabile e saldo. La base in acciaio è dotata di 4 fori, intercambiabili con i morsetti della serie 202, per poter fissare saldamente il morsetto al piano di lavoro.

Dati Tecnici

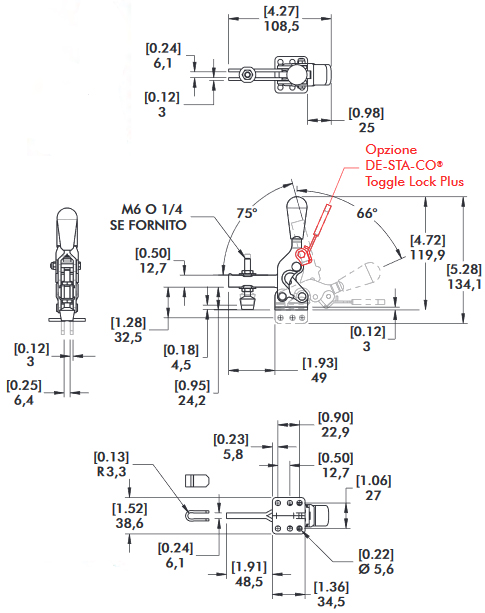

Dimensioni bloccaggio

Modo d'uso:

• La leva di serraggio si apre in modo tale da liberare completamente il piano di lavoro, così che il pezzo in lavorazione possa essere estratto e/o disposto nell'attrezzatura senza difficoltà.


• È sufficiente un piccolo spostamento della leva di comando per avvicinare la leva di serraggio al pezzo in lavorazione. La disposizione dei tre perni, mostra chiaramente che la forza esercitata dalla leva di serraggio è trasmessa alla leva di comando.


• Quando i tre perni sono allineati, viene raggiunta la massima forza di serraggio (punto morto della leva). L'intensità della forza esercitata sull'attrezzo dipende essenzialmente da:
  1) Forza esercitata sulla leva di comando.
  2) Posizione della vite di pressione sulla leva di serraggio.


• Se nella posizione di serraggio, il punto morto della leva viene superato di un certo limite, la leva di serraggio si ferma con un arresto fisso raggiungendo così un serraggio sicuro ed irreversibile. La forza che l'attrezzo in posizione chiusa può ricevere senza subire deformazioni permanenti viene denominata forza di ritegno Fh. Questa è una grandezza caratteristica per ogni attrezzo di serraggio e dipende dalla grandezza (dimensioni, geometria) di ogni singolo attrezzo.
