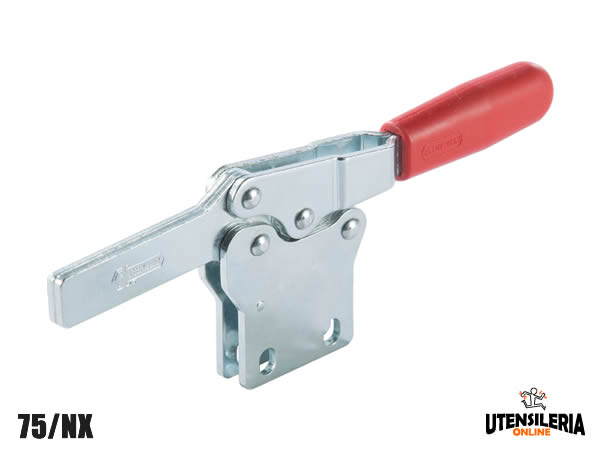

Bloccaggio rapido orizzontale 75/NX acciaio inox 118mm

Sistema di serraggio orizzontale base dritta, acciaio inox, 75/NX Speedyblock

Sistema di serraggio in cui le leve di comando e di serraggio si muovono in direzioni opposte.
A serraggio ottenuto la leva di comando si trova in posizione orizzontale. Disponibile con forze di ritegno da 40 a 620 daN.
L'attrezzo è in acciaio inox AISI 304 con bussole di supporto in acciaio temperato e rettificato (per grandezze >=355).
L'impugnatura è in poliuretano rosso; resistente agli oli, grassi ed altri agenti chimici.
La principale caratteristica di questa serie è il profilo basso dell'attrezzo.
La geometria dell'utensile garantisce una distanza di sicurezza fra le leve di serraggio e di comando così che non sia possibile che le dita dell'operatore rimangano incastrate durante la fase di apertura.
La leva di serraggio viene guidata in fase di chiusura per garantire maggior stabilità contro sollecitazioni trasversali.
Allo scopo di prevenire aperture accidentali, causate da vibrazioni, alcuni attrezzi di questa serie sono provvisti di un dispositivo detto, nel gerco, "dispositivo di sicurezza", atto a mantenere il serraggio in posizione chiusa. Durante il montaggio fra le superfici a contatto viene interposto uno speciale grasso.

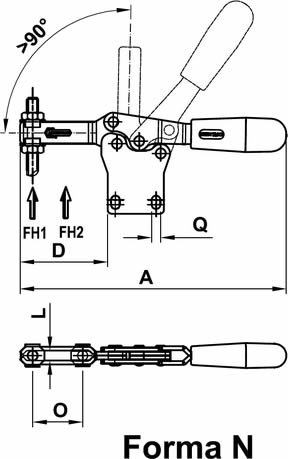

Per forma NX si intende che gli attrezzi di questa serie sono dotati di leva di serraggio aperta e due rondelle piegate.
