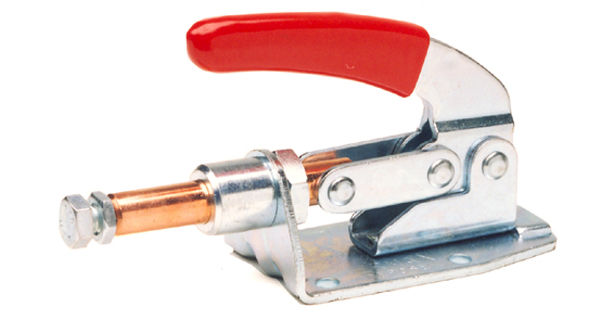

Bloccaggio rapido chiusura asta di spinta H11 SERMAX

Bloccaggio Rapido chiusura asta di spinta - H11

Serraggio a spinta per portata fino a 200Kg

Caratteristiche principali:

• Portata: 200Kg
• Peso: 0,40Kg
• Materiale: acciaio inox

Servendosi del principio a ginocchiera, gli attrezzi di serraggio rapido presentano decisivi vantaggi:

• La leva di serraggio si apre in modo tale da liberare completamente il piano di lavoro, così che il pezzo in lavorazione possa essere estratto e/o disposto nell'attrezzatura senza difficoltà.


• È sufficiente un piccolo spostamento della leva di comando per avvicinare la leva di serraggio al pezzo in lavorazione. La disposizione dei tre perni, mostra chiaramente che la forza esercitata dalla leva di serraggio è trasmessa alla leva di comando.


• Quando i tre perni sono allineati, viene raggiunta la massima forza di serraggio (punto morto della leva). L'intensità della forza esercitata sull'attrezzo dipende essenzialmente da:


  1. Forza esercitata sulla leva di comando.
  2. Posizione della vite di pressione sulla leva di serraggio.

  Siccome nell'uso manuale non è possibile determinare la forza dell'operatore, nelle tabelle è indicata la forza di serraggio per i soli attrezzi pneumatici. Nella posizione di massima forza , l'equilibrio del serraggio è instabile, in quanto forze contrarie agenti sulla leva di serraggio possono sganciare l'attrezzo.

  Se nella posizione di serraggio, il punto morto della leva viene superato di un certo limite, la leva di serraggio si ferma con un arresto fisso raggiungendo così un serraggio sicuro ed irreversibile. La forza che l'attrezzo in posizione chiusa può ricevere senza subire deformazioni permanenti viene denominata forza di ritegno Fh.
  Questa è una grandezza caratteristica per ogni attrezzo di serraggio e dipende dalla grandezza (dimensioni, geometria) di ogni singolo attrezzo.
