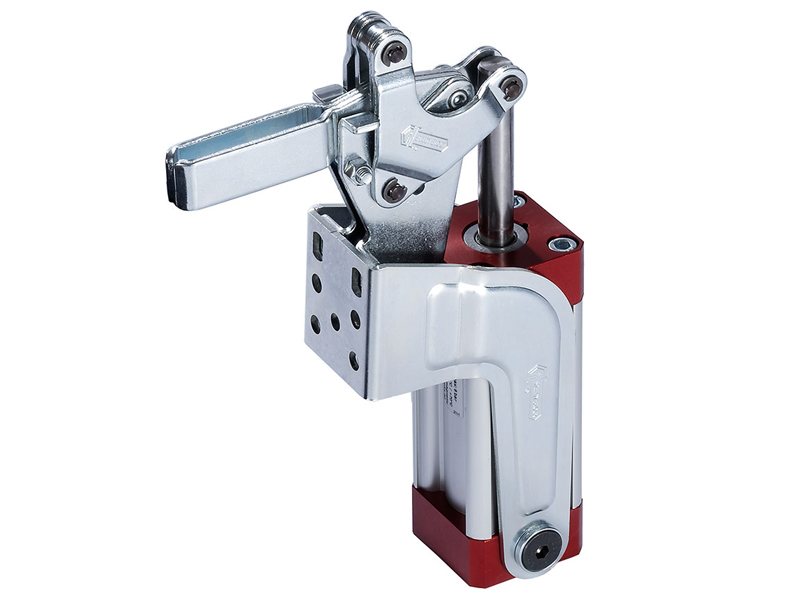

Bloccaggio rapido pneumatico Speedy Block APV con cilindro magnetico 153-182mm

Bloccaggio rapido pneumatico Speedy Block APV con cilindro magnetico 153-182mm
-20%
Speedy Block
Listino213,48€
Risparmio- 20%
Prezzo170,78€

208,36€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: AO420
  • Prodotto da: Speedy Block
  • Peso spedizione: 1.25kg.
  • Categoria: Bloccaggi Pneumatici

Sistema di bloccaggio verticale Speedy Block APV serie leggera con braccio a U per la regolazione della lunghezza del mandrino. Uno dei morsetti più popolari rivisitato nei materiali per garantire una maggiore vita utile dell'attrezzo.

Rapido bloccaggio del pezzo in lavorazione

Apertura e bloccaggio da remoto

Portata massima di 260 daN

Cilindro magnetico con freno pneumatico automatico

Forza di serraggio costante

Più attrezzi possono essere azionati contemporaneamente

Maggiore vita d'esercizio

Pressione massima di 6 bar

Il bloccaggio pneumatico APV di Speedy Block è realizzato con lamiera e perni rivettati in acciaio zincato, perni di rotazione in acciaio temperato e rettificato, inseriti in bussole con analoghe caratteristiche. Questa combinazione di materiale è stata aggiornata dalla versione precedente per garantire una maggior vita d’esercizio degli attrezzi.

Tutti i cilindri sono magnetici, con freno pneumatico automatico nella testata posteriore. In base al modello il bloccaggio è in grado di generare una forza di 260 daN ad una pressione massima di 6 bar.

Per garantire le massime prestazione del bloccaggio pneumatico è raccomandato l’uso di un gruppo filtro-lubrificatore-riduttore, mentre per una lunga durata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso ed eseguire la taratura della velocità di esecuzione dei movimenti.

Applicazioni:

  • Assemblaggio
  • Calibri di controllo
  • Saldatura

Dati Tecnici

Prodotto 230/APV 330/APV
Codice AO420 AO432
A 153 mm 182 mm
B 218 mm 263 mm
C 87 mm 108 mm
D 62 mm 68 mm
E 46 mm 56 mm
F 32 mm 45 mm
G 26 mm 30 mm
H 16 mm 28 mm
I - -
J 11 mm 19 mm
K 16 mm 30 mm
L 8,5 mm 10,5 mm
M 18 mm 22 mm
N 3 mm 3,5 mm
O 40 mm 45 mm
P 1/8" 1/4"
Q 6,5 mm 8,5 mm
R 14,25 mm 20 mm
S 51 mm 79 mm
T 58 mm 70 mm
U 1/8" 1/4"
Z 94 mm 110 mm
Fh 200 daN 260 daN
Fs 126 daN 181 daN

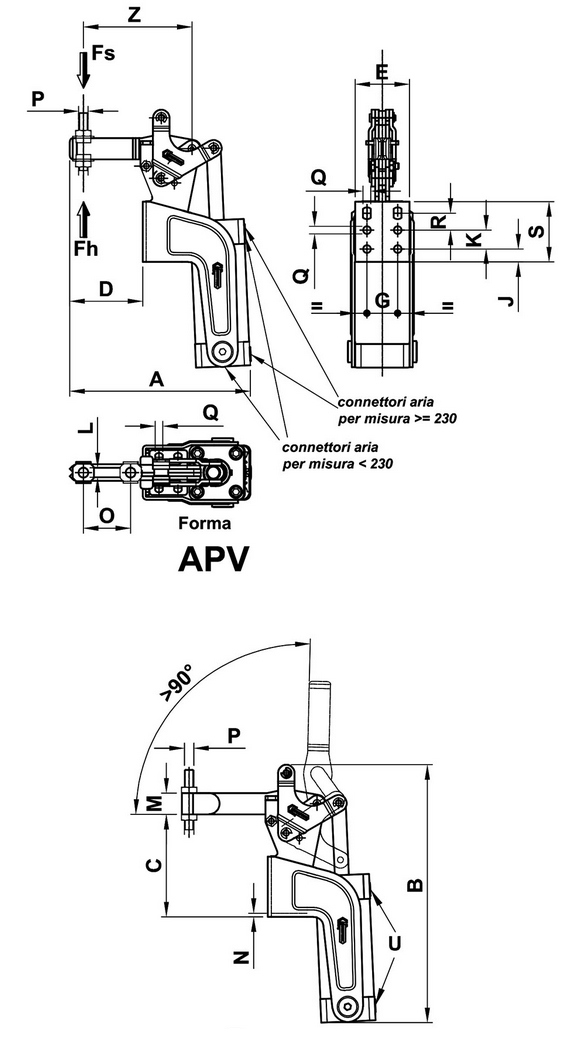

Schema tecnico bloccaggio pneumatico APV
