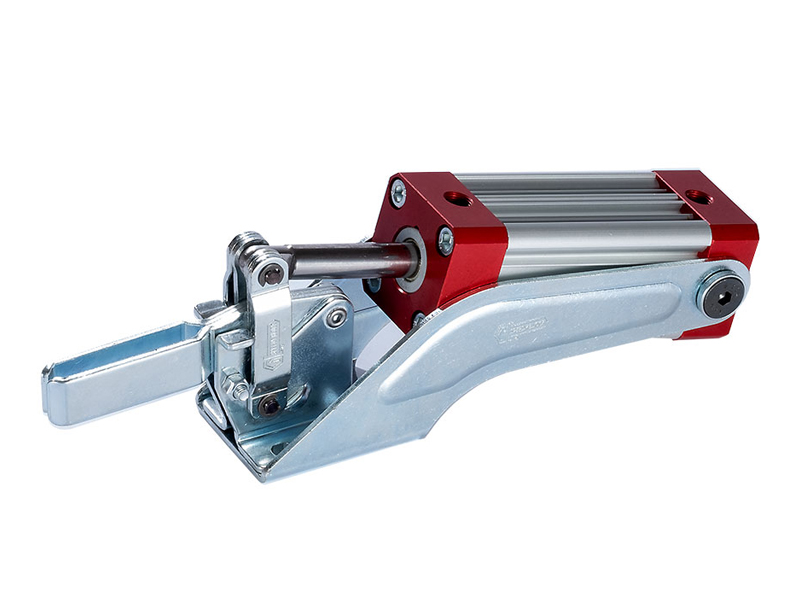

Bloccaggio rapido pneumatico Speedy Block AP con cilindro magnetico 259-308mm

Bloccaggio rapido pneumatico Speedy Block AP con cilindro magnetico 259-308mm
-20%
Speedy Block
Listino193,26€
Risparmio- 20%
Prezzo154,61€

188,62€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: AO416
  • Prodotto da: Speedy Block
  • Peso spedizione: 1.07kg.
  • Categoria: Bloccaggi Pneumatici

Sistema di bloccaggio orizzontale Speedy Block AP serie leggera con braccio a U per la regolazione della lunghezza del mandrino. Uno dei morsetti più popolari rivisitato nei materiali per garantire una maggiore vita utile dell'attrezzo.

Rapido bloccaggio del pezzo in lavorazione

Ingombro minimo sul piano di lavoro

Portata massima di 240 daN

Cilindri magnetici

Lamiera e perni rivettati in acciaio zincato

Materiali selezionati per garantire una lunga durata

Barra a U per regolare la lunghezza del mandrino

Pressione massima di 6 bar

Il bloccaggio pneumatico AP è realizzato con lamiera e perni rivettati in acciaio zincato, perni di rotazione in acciaio temperato e rettificato, inseriti in bussole con analoghe caratteristiche. Questa combinazione di materiale è stata aggiornata dalla versione precedente per garantire una maggior vita d’esercizio degli attrezzi.

Tutti i cilindri sono magnetici, con freno pneumatico automatico nella testata posteriore. In base al modello il bloccaggio è in grado di generare una forza di 240 daN ad una pressione massima di 6 bar.

È raccomandato l’uso di un gruppo filtro-lubrificatore-riduttore per un buon funzionamento del cilindro, mentre per una lunga durata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso ed eseguire la taratura della velocità di esecuzione dei movimenti.

Applicazioni:

  • Assemblaggio
  • Calibri di controllo
  • Saldatura

Dati Tecnici

Prodotto 230/AP 330/AP
Codice AO416 AO428
A 259 mm 308 mm
B 78 mm 96 mm
C 36 mm 46 mm
D 67 mm 78 mm
E 52 mm 74 mm
F 55 mm 64 mm
G 32 mm 45 / 46 mm
H 18.5 / 20.5 mm 29 / 32 mm
I 11.5 / 12 mm 8.5 / 10.5 mm
L 8.5 mm 10.5 mm
M 18 mm 22 mm
N 5.5 mm 6.5 mm
P M8 M10
Q 6.7 mm 8.6 mm
R 1/8" 1/4"
S 40 mm 45 mm
T 58 mm 70 mm
Z 94 mm 110 mm
Fh 200 daN 240 daN
Fs 118 daN 173 daN

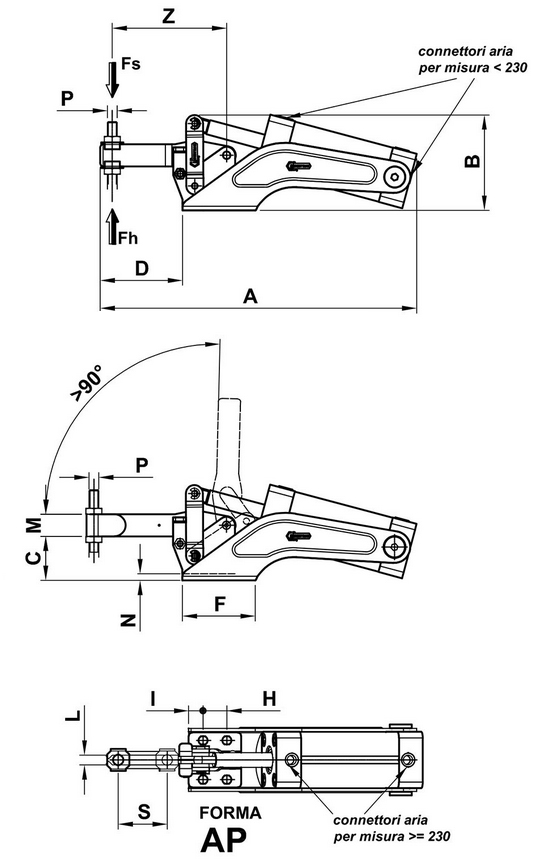

Schema tecnico bloccaggio pneumatico AP
