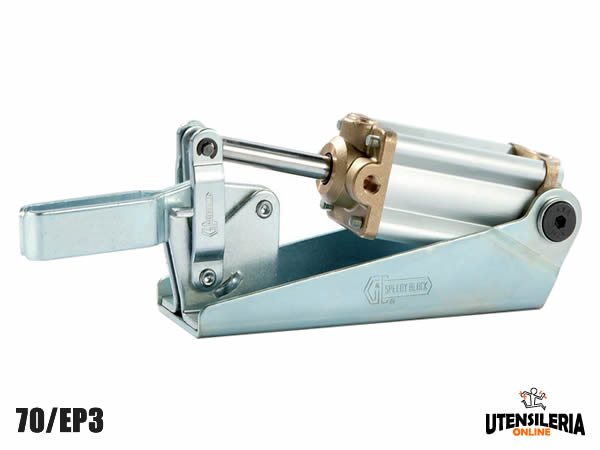

Bloccaggio rapido pneumatico 70/EP3 leva piena e fascetta 163mm

Bloccaggio rapido pneumatico 70/EP3 leva piena e fascetta 163mm
-20%
Speedy Block
Listino93,75€
Risparmio- 20%
Prezzo75,00€

91,50€ iva inclusa

Non disponibile
  • Modello: AO025
  • Prodotto da: Speedy Block
  • Peso spedizione: 0.5kg.
  • Categoria: Bloccaggi Pneumatici

Sistema di serraggio pneumatico 70/EP3 Speedyblock

Sistema di serraggio 70/EP3 con corpo in lamiera d'acciaio da cementazione; rivetti in acciaio zincato e perni di rotazione in acciaio temperato e rettificato.
Il cilindro può raggiungere una pressione massima d'esercizio di 6 Bar e una temperatura massima di 80°C. Per questo cilindro è possibile ordinare separatamente anche l'interruttore reed per la rilevazione della posizione modello AU450/AU460 (accessori).

Per forma EP3 si intende che l'attrezzo è dotato di leva di serraggio piena e fascetta porta vite.

CARATTERISTICHE E UTILIZZO:

Questa serie unisce i vantaggi del serraggio a ginocchiera (anche in caso di pressione l'attrezzo rimane chiuso) alle possibilità offerte dalla pneumatica:
  • Forza di serraggio costante
  • Possibilità d'azionamento di più attrezzi contemporaneamente
  • Comando a distanza
  • Possibile richiesta del prodotto in versione magnetica
La massima forza di serraggio viene raggiunta quando i tre perni sono allineati. L'intensità della forza esercitata dipende essenzialmente dalla forza esercitata sulla leva di comando e dalla posizione della vite di pressione sulla leva di serraggio.
Il funzionamento dei bloccaggi rapidi è il medesimo di quelli della serie verticale.
Questa tipologia di attrezzo è in grado di svolgere un alto numero di operazioni supportando carichi pesanti.
Durante il montaggio fra le superfici meccaniche viene interposto uno speciale grasso.
Per un buon funzionamento del cilindro è indispensabile l'uso di un filtro-riduttore-lubrificante, mentre per una lunga durata degli organi meccanici si consiglia di utilizzare i regolatori di flusso (presenti sulla testata) per eseguire la taratura della velocità di esecuzione dei movimenti.

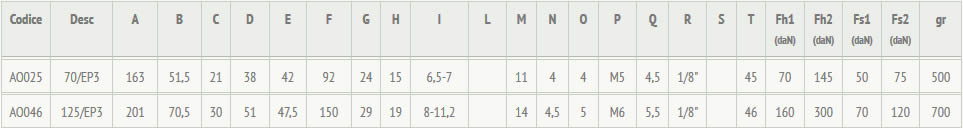

tabella dettagliata bloccaggio pneumatico 70/EP3

immagine dettagliata bloccaggio pneumatico 70/EP3

Il nostro magazzino ha diponibilità di tutta la gamma di bloccaggi SpeedyBlock.
