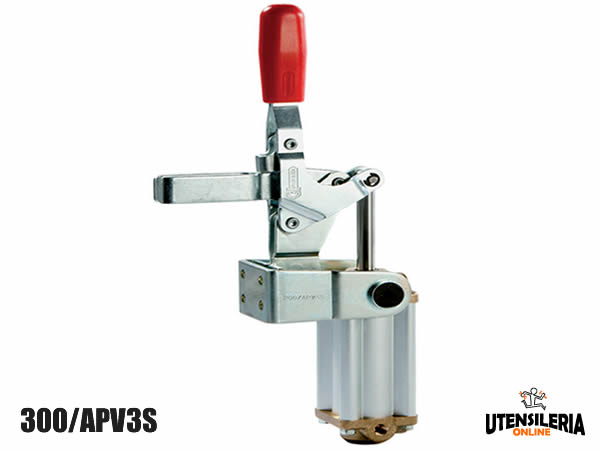

Sistema di serraggio pneumatico 300/APV3S serie leggera Speedyblock
Sistema di serraggio 300/APV3S con lamiera e rivetti in acciaio zincato; perni di rotazione in acciaio temperato e rettificato.
L'impugnatura è in poliuretano rosso; resistente agli oli, grassi ed altri agenti chimici.
Il cilindro può raggiungere una pressione massima d'esercizio di 6 Bar e una temperatura massima di 80°C. Per questo cilindro è possibile ordinare separatamente anche l'interruttore reed per la rilevazione della posizione modello AU460 (accessori).
Per forma APV3S si intende che l'attrezzo è dotato di leva di serraggio aperta e due rondelle piegate.
CARATTERISTICHE E UTILIZZO:
Questa serie unisce i vantaggi del serraggio a ginocchiera (anche in caso di pressione l'attrezzo rimane chiuso) alle possibilità offerte dalla pneumatica:
- Forza di serraggio costante
- Possibilità d'azionamento di più attrezzi contemporaneamente
- Comando a distanza
- Possibile richiesta del prodotto in versione magnetica
La massima forza di serraggio viene raggiunta quando i tre perni sono allineati. L'intensità della forza esercitata dipende essenzialmente dalla forza esercitata sulla leva di comando e dalla posizione della vite di pressione sulla leva di serraggio.
Il funzionamento dei bloccaggi rapidi è il medesimo di quelli della serie verticale.
Questa tipologia di attrezzo è in grado di svolgere un
alto numero di operazioni supportando
carichi pesanti.
Durante il montaggio fra le superfici meccaniche viene interposto uno speciale grasso.
Per un buon funzionamento del cilindro è indispensabile l'uso di un
filtro-riduttore-lubrificante, mentre per una lunga durata degli organi meccanici si consiglia di utilizzare i
regolatori di flusso (presenti sulla testata) per eseguire la taratura della velocità di esecuzione dei movimenti.
Gli attrezzi di questa serie vengono impiegati quando l'esigenza di utilizzo richiede una
chiusura pneumatica (generalmente chiusura contemporanea degli attrezzi da remoto) ma un'
apertura necessariamente
manuale e singola.
Il nostro magazzino ha diponibilità di tutta la gamma di bloccaggi SpeedyBlock.
