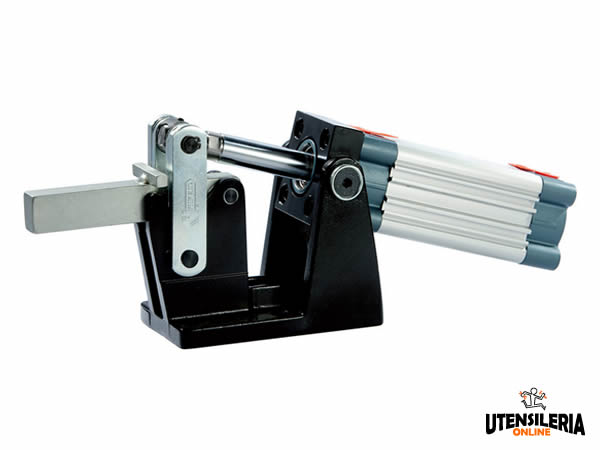

Sistema di serraggio pneumatico 1000/EPM Speedyblock
Sistema di serraggio 1000/EPM con corpo in ghisa sferoidale, perni temperati e rettificati e leva in acciaio zincato (facilmente smontabile). Il cilindro rispetta le norme ISO magnetico; può raggiungere una pressione massima d'esercizio di 10 Bar e una temperatura massima di 80°C.
Per questo cilindro è possibile ordinare separatamente anche l'interruttore reed per la rilevazione della posizione modello AU470 (accessori).
Per forma EPM si intende che l'attrezzo è dotato di cilindro magnetico per la rilevazione della posizione.
CARATTERISTICHE E UTILIZZO:
Questa serie unisce i vantaggi del serraggio a ginocchiera (anche in caso di pressione l'attrezzo rimane chiuso) alle possibilità offerte dalla pneumatica:
- Forza di serraggio costante
- Possibilità d'azionamento di più attrezzi contemporaneamente
- Comando a distanza
- Possibile richiesta del prodotto in versione magnetica
La massima forza di serraggio viene raggiunta quando i tre perni sono allineati. L'intensità della forza esercitata dipende essenzialmente dalla forza esercitata sulla leva di comando e dalla posizione della vite di pressione sulla leva di serraggio.
Il funzionamento dei bloccaggi rapidi è il medesimo di quelli della serie verticale.
Questa tipologia di attrezzo è in grado di svolgere un
alto numero di operazioni supportando
carichi pesanti.
Durante il montaggio fra le superfici meccaniche viene interposto uno speciale grasso.
Per un buon funzionamento del cilindro è indispensabile l'uso di un
filtro-riduttore-lubrificante, mentre per una lunga durata degli organi meccanici si consiglia di utilizzare i
regolatori di flusso (presenti sulla testata) per eseguire la taratura della velocità di esecuzione dei movimenti.
Il nostro magazzino ha diponibilità di tutta la gamma di bloccaggi SpeedyBlock.
