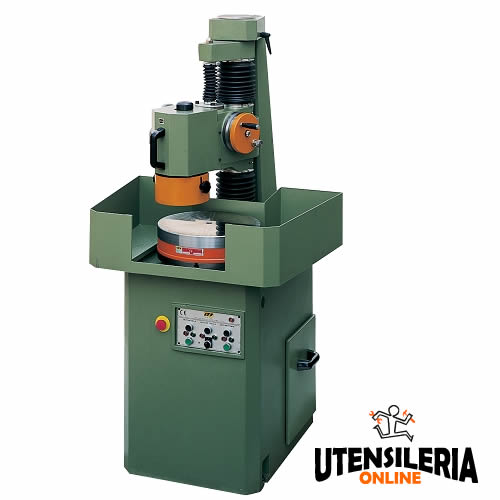

DESCRIZIONE
Basamento e braccio porta colonna
Realizzati in fusione monolitica di ghisa della migliore qualità con nervature nei punti sottoposti alle maggiori sollecitazioni, in modo da consentire la massima rigidità alla testa porta mola.
Testa motore porta mola
Composta da un motore speciale trifase ventilato esternamente e dinamicamente equilibrato, il cui mandrino, di grandi dimensioni ruota su cuscinetti speciali adatti per alte velocità, con ripresa automatica dei giochi.
Colonna
Fusa in ghisa, imperniata sull'apposito braccio per mezzo di cuscinetti a rulli conici di grandi dimensioni registrabili, per permettere la massima rigidità alle flessioni.
Avanzamento verticale rapido
Si ottiene per mezzo di un volantino graduato che agisce su una coppia di ingranaggi elicoidali, in modo da permettere un avanzamento di 2 mm ad ogni giro.
Avanzamento verticale micrometrico
A mezzo di un nottolino posto sul tamburo del volantino; può essere innestato o disinnestato, permettendo letture dirette sul nonio del volantino di 0,01 mm.
