Kit piastre Hold Down per edifici legno Simpson Strong-Tie SHDP 540 con ancorante FM-753

Kit piastre Hold Down per edifici legno Simpson Strong-Tie SHDP 540 con ancorante FM-753
-50%
Kit piastre Hold Down per edifici legno Simpson Strong-Tie SHDP 540 con ancorante FM-753
Kit piastre Hold Down per edifici legno Simpson Strong-Tie SHDP 540 con ancorante FM-753
Kit piastre Hold Down per edifici legno Simpson Strong-Tie SHDP 540 con ancorante FM-753
Kit piastre Hold Down per edifici legno Simpson Strong-Tie SHDP 540 con ancorante FM-753
Simpson Strong‑Tie
Listino164,09€
Risparmio- 50%
Prezzo82,05€

100,09€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8011546407378
  • Modello: SHDP540KT
  • Prodotto da: Simpson Strong‑Tie
  • Peso spedizione: 2.6kg.
  • Categoria: Fissaggi per Legno

Kit Simpson Strong-Tie composto da 2 piastre Hold Down antisismiche, 2 ancoranti pesanti FM-753 Crack 3DG e 80 viti per ancoraggio staffe VAS. Tutto il necessario per il collegamento delle pareti degli edifici in legno X-Lam alle fondazioni in calcestruzzo tramite l'innovativo sistema di fissaggio a deformazione controllata per aree sismiche.

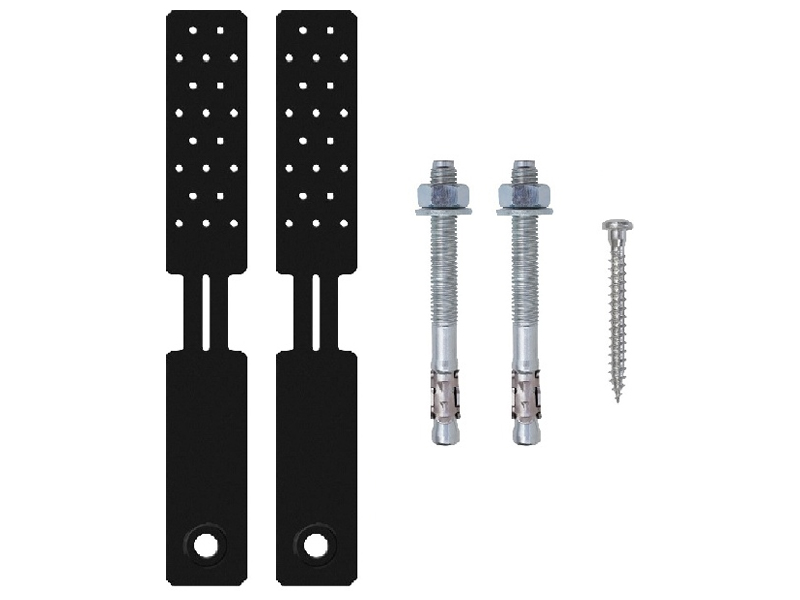

In dotazione compreso nel kit


dotazione Simpson Strong-Tie piastre SHDP 540mm

2 x Piastra Hold Down antisismica SHDP, 540mm

cod. SHDP540


dotazione Simpson Strong-Tie ancorante pesante FM-753 Crack 3DG

2 x Ancorante pesante FM-753 Crack 3DG, M16x130/10

cod. 75350B16130


dotazione Simpson Strong-Tie viti VAS

80 x Vite per ancoraggio staffe VAS, 5x40mm

cod. 07107B50040

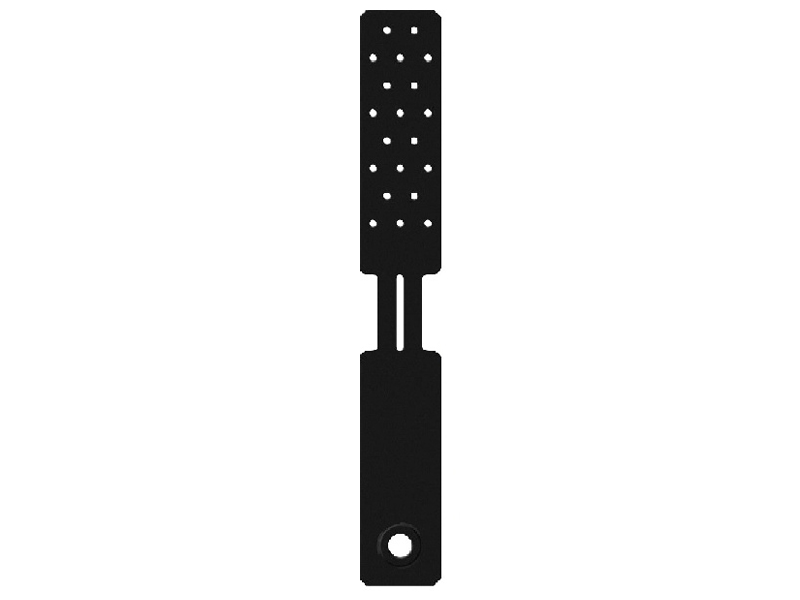

Piastra Hold Down SHDP 540 a deformazione controllata per edifici in legno in area sismica

Fino ad oggi, quando si parlava di sistemi di Hold Down per edifici in legno in zone sismiche, tutti i principali prodotti si sono concentrati sul dimensionamento di quest'ultimo. Lasciando il compito di dissipazione dell'energia generata durante il sisma agli elementi di ancoraggio.

Per questo Simpson-Strong-Tie ha sviluppato SHDP da 540mm, una piastra di ancoraggio lineare per il collegamento di edifici in legno X-Lam alle fondamenta in calcestruzzo.

Quello che contraddistingue maggiormente questo innovativo sistema di fissaggio è la sua sezione a deformazione plastica controllata in grado di allungarsi fino al 30% prima di rompersi permettendogli di assorbire parte dell'energia a cui è sottoposto l'edificio durante eventi sismici.

Questa soluzione riduce lo stress a cui sono sottoposti gli ancoranti che fissano l'Hold Down a pareti e fondazioni evitandone la rottura. In caso di sisma e di rottura questi possono essere facilmente sostituiti.

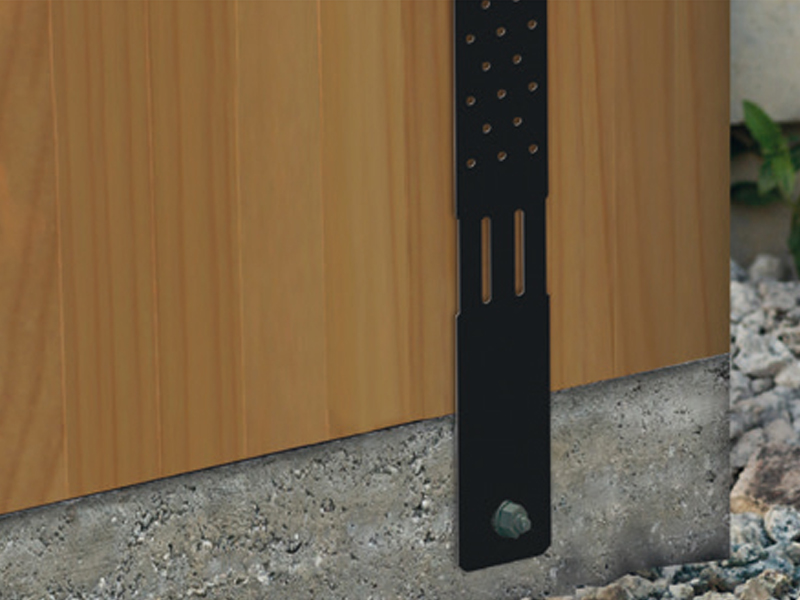

Dettagli installazione piastra Hold Down SHDP Simpson Strong-Tie

Dati Tecnici

Altezza piastra - A 540 mm
Larghezza piastra - B 70 mm
Spessore piastra (lato fondazioni) - C 6 mm
Spessore piastra (lato parete) - t 3 mm
lb 58 mm
N° fori base 1
Diametro foro base 17 mm
N° foro flangia 30
Diametro foro flangia 5.1 mm
Schema tecnico piastra Hold Down SHDP 620 Simpson Strong-Tie

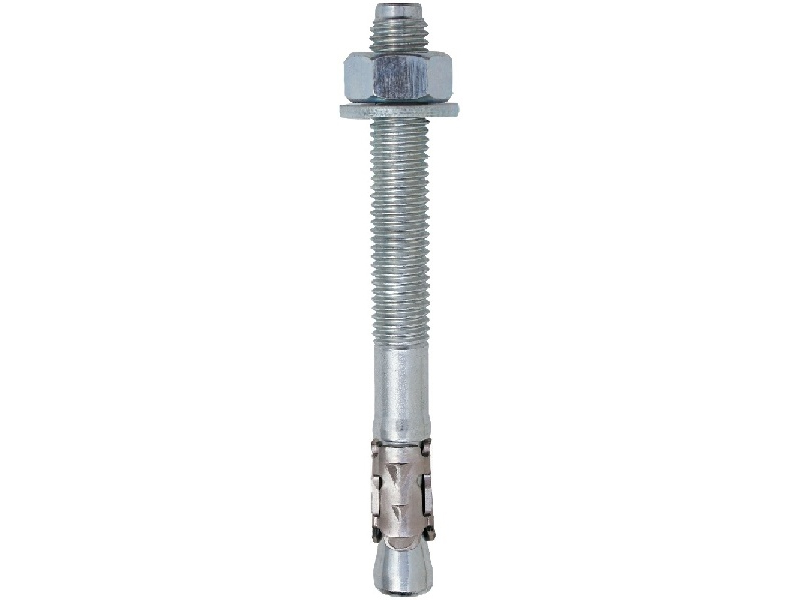

Ancorante pesante passante FM-753 Crack 3DG con certificazione sismica

Ancorante pesante FM-753 Crack 3DG di Simpson Strong-Tie per calcestruzzo fessurato con certificazione sismica C1 - C2. La sua speciale fascetta in acciaio inox A4 consente infatti di resistere a carichi dinamici e sismici.

Questo è composto da un perno bonificato in acciaio al carbonio cl. 9.8 e sottoposto a trattamento superficiale 3DG che garantisce una maggiore resistenza alla corrosione rispetto alle zincature standard.

Il tassello FM-753 Crack 3DG è certificato per prestazione sismica C1 e C2 e di resistenza al fuoco R120.

Dati Tecnici

Diametro tassello M16
Lunghezza tassello 130 mm
Lunghezza filetto 65 mm
Spessore max fissabile - ridotta 30 mm
Spessore max fissabile - standard 10 mm
Materiale Acciaio al carbonio cl. 9.8
Finitura Zincata bianca

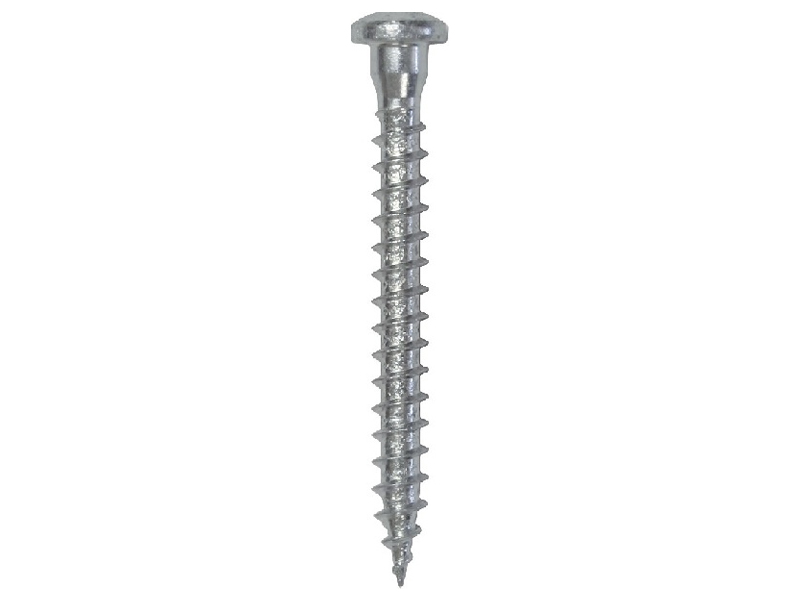

Vite per ancoraggio staffe VAS

Le viti VAS di Simpson Strong-Tie sono state sviluppate appositamente per l'ancoraggio di staffe a supporti in legno. Queste sono caratterizzate da una testa tonda con collarino sottotesta che ne aumenta sensibilmente la resistenza.

L'impronta Torx T20 extra profonda, oltre ad aumentare il trasferimento della coppia, riduce lo sforzo di avvitamento. Questo, in combinazione con la fresa in punta, garantisce una coppia di avvitamento ridotta e di conseguenza una maggiore durata della batteria.

Le viti VAS sono realizzate in acciaio al carbonio e sottoposte a zincatura bianca. Processo che conferisce alle viti una maggiore protezione contro l'ossidazione oltre che migliorarne l'aspetto estetico.

Dati Tecnici

Diametro vite - d 5 mm
Lunghezza vite - l 40 mm
Lunghezza filetto - lg 35 mm
Diametro gambo - d1 3,4 mm
Altezza testa - th 8 mm
Impronta - w Torx T20
Materiale Acciaio
Finitura Zincata bianca
Schema tecnico vite VAS Simpson Strong-Tie

Simpson Strong-Tie, prodotti garantiti per le tue costruzioni in legno

Scegli i connettori e i fissaggi Simpson Strong-Tie per dare solidità e resistenza alle tue costruzioni in legno. Dalle case alle strutture commerciali, una gamma completa di prodotti affidabili e innovativi per qualsiasi esigenza.

Da oltre 50 anni l’azienda si impegna a garantire: qualità superiore e durata nel tempo; facilità di installazione con soluzioni semplici e veloci da montare che riducono i tempi e costi di lavoro; massima sicurezza strutturale.

Simpson Strong-Tie: la forza invisibile che rende sicuro il tuo progetto.

Simpson Strong-Tie - Hold Down SHDP
scheda-tecnica-Hold-Down-SHDP.pdf (PDF)
